ニッセイ

ニッセイ

GTR ギアモータ（15W～90W） 同心中空軸／同心中実軸・ブレーキモータ付

GTR ギアモータ（15W～90W） 同心中空軸／同心中実軸・ブレーキモータ付

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
26,167円 ～ 57,512円
税込価格
28,784円 ～ 63,263円

ギアヘッドを一体化した小型ギアモータです。使いやすさでお選びください。

詳細情報を確認する

型番

未確定3,360件の候補があります。

Loading...

商品情報

外形図

F2Sタイプ

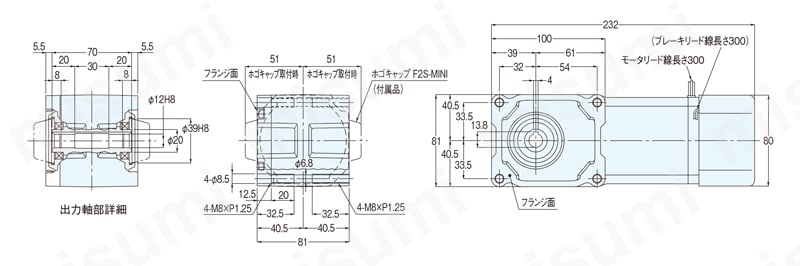

軸径12 フランジ取付 三相：15W、25W、40W、60W 単相：15W、25W、40W

GTR ギアモータ（15W～90W） 同心中空軸/同心中実軸・ブレーキモータ付 外形図1

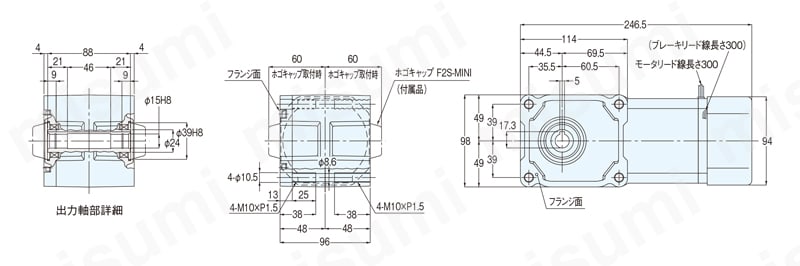

軸径15 フランジ取付 三相：40W、60W、90W 単相：40W、60W、90W

GTR ギアモータ（15W～90W） 同心中空軸/同心中実軸・ブレーキモータ付 外形図2

F2Fタイプ

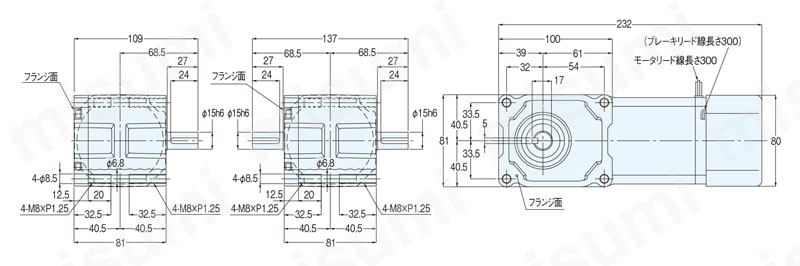

軸径15 フランジ取付 三相：15W、25W、40W、60W 単相：15W、25W、40W

GTR ギアモータ（15W～90W） 同心中空軸/同心中実軸・ブレーキモータ付 外形図3

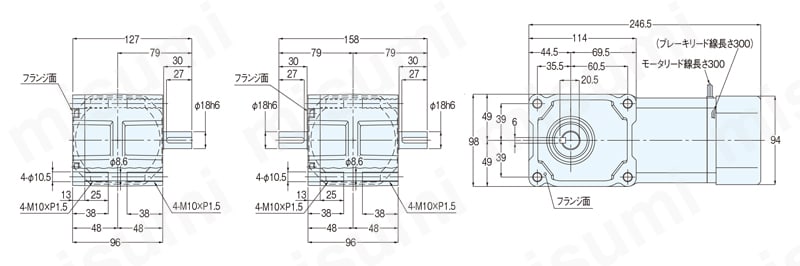

軸径18 フランジ取付 三相：40W、60W、90W 単相：40W、60W、90W

GTR ギアモータ（15W～90W） 同心中空軸/同心中実軸・ブレーキモータ付 外形図4

製品仕様

モータ部相数三相単相
容量15W～90W15W～90W
電源標準電圧（3定格）200V/50Hz、200V/60Hz、220V/60Hz
倍電圧（4定格）380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz		標準電圧 100V/50Hz、100V/60Hz
倍電圧 200V/50Hz、200V/60Hz
耐熱クラスB種B種
始動方式直入れコンデンサラン
保護冷却方式全閉自冷または全閉外扇
極数4
定格連続
減速部減速方式ハイポイドギアとヘリカルギア
潤滑方式グリース潤滑（メンテナンスフリー）
出力軸新JISキー（JIS B 1301-1996 普通形）
出力軸材質S43C
ケース材質アルミダイカスト
周囲条件周囲温度-10℃～40℃
周囲湿度85%以下（結露なきこと）
高度1,000m以下
雰囲気腐食性ガス・爆発性ガス・蒸気などのないこと。
じんあいを含まない換気の良い場所であること。
設置場所屋内
塗装塗装方法アニオン塗装 アクリル系塗料
塗装色グレー（マンセル値：9B6/0.5）
取付方向水平、垂直、傾斜等、据付角度の制限なし

規格表

F2Sタイプ

軸径取付タイプ相数容量型式減速比ブレーキ概略質量
12フランジ取付三相15WF2SB-12-※※※-T1510,15,20,25,30
40,50,60,80,100
120,160,200,240		ブレーキ付3.5kg
F2SB-12-※※※-T15W
25WF2SB-12-※※※-T2510,15,20,25,30
40,50,60,80,100
120,160,200,240		ブレーキ付3.5kg
F2SB-12-※※※-T25W
40WF2SB-12-※※※-T4010,15,20,25,30
40,50,60,80,100
120		ブレーキ付3.5kg
F2SB-12-※※※-T40W
60WF2SB-12-※※※-T6010,15,20,25,30
40,50,60		ブレーキ付3.5kg
単相15WF2SB-12-※※※-S1510,15,20,25,30
40,50,60,80,100
120,160,200,240		ブレーキ付3.5kg
F2SB-12-※※※-S15W
25WF2SB-12-※※※-S2510,15,20,25,30
40,50,60,80,100
120,160,200,240		ブレーキ付3.5kg
F2SB-12-※※※-S25W
40WF2SB-12-※※※-S4010,15,20,25,30
40,50,60,80,100
120		ブレーキ付3.5kg
F2SB-12-※※※-S40W
15フランジ取付三相40WF2SB-15-※※※-T40160,200,240ブレーキ付4.5kg
F2SB-15-※※※-T40W
60WF2SB-15-※※※-T6080,100,120,160
200,240		ブレーキ付4.5kg
F2SB-15-※※※-T60W
90WF2SB-15-※※※-T9010,15,20,25,30,40
50,60,80,100,120
160,200,240		ブレーキ付4.5kg
F2SB-15-※※※-T90W
単相40WF2SB-15-※※※-S40160,200,240ブレーキ付4.5kg
F2SB-15-※※※-S40W
60WF2SB-15-※※※-S6080,100,120,160
200,240		ブレーキ付4.5kg
F2SB-15-※※※-S60W
90WF2SB-15-※※※-S9010,15,20,25,30,40
50,60,80,100,120
160,200,240		ブレーキ付4.5kg
F2SB-15-※※※-S90W

※型式の※※※には減速比が入ります。

F2Fタイプ

軸径取付タイプ相数容量型式減速比ブレーキ概略質量
15フランジ取付三相15WF2FB-15#-※※※-T1510,15,20,25,30
40,50,60,80,100
120,160,200,240		ブレーキ付3.5kg
F2FB-15#-※※※-T15W
25WF2FB-15#-※※※-T2510,15,20,25,30
40,50,60,80,100
120,160,200,240		ブレーキ付3.5kg
F2FB-15#-※※※-T25W
40WF2FB-15#-※※※-T4010,15,20,25,30
40,50,60,80,100
120		ブレーキ付3.5kg
F2FB-15#-※※※-T40W
60WF2FB-15#-※※※-T6010,15,20,25,30
40,50,60		ブレーキ付3.5kg
単相15WF2FB-15#-※※※-S1510,15,20,25,30
40,50,60,80,100
120,160,200,240		ブレーキ付3.5kg
F2FB-15#-※※※-S15W
25WF2FB-15#-※※※-S2510,15,20,25,30
40,50,60,80,100
120,160,200,240		ブレーキ付3.5kg
F2FB-15#-※※※-S25W
40WF2FB-15#-※※※-S4010,15,20,25,30
40,50,60,80,100
120		ブレーキ付3.5kg
F2FB-15#-※※※-S40W
18フランジ取付三相40WF2FB-18#-※※※-T40160,200,240ブレーキ付4.5kg
F2FB-18#-※※※-T40W
60WF2FB-18#-※※※-T6080,100,120,160
200,240		ブレーキ付4.5kg
F2FB-18#-※※※-T60W
90WF2FB-18#-※※※-T9010,15,20,25,30,40
50,60,80,100,120
160,200,240		ブレーキ付4.5kg
F2FB-18#-※※※-T90W
単相40WF2FB-18#-※※※-S40160,200,240ブレーキ付4.5kg
F2FB-18#-※※※-S40W
60WF2FB-18#-※※※-S6080,100,120,160
200,240		ブレーキ付4kg
F2FB-18#-※※※-S60W
90WF2FB-18#-※※※-S9010,15,20,25,30,40
50,60,80,100,120
160,200,240		ブレーキ付4.5kg
F2FB-18#-※※※-S90W

※型式の＃には軸配置記号（L,T）が入ります。また、※※※には減速比が入ります。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 56
  8. 次へ
型番
取付区分
相数
電圧【AC】
減速比
容量(W)
出力軸配置(入力軸側から見た場合)
出力軸径
ターミナルBOX
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
中実軸/フランジ取付
単相
100
10
15
左側
15
なし

1個

26,167円( 28,784円 )

6日目

中実軸/フランジ取付
単相
100
10
15
左側
15
C型

1個

31,147円( 34,262円 )

6日目

中実軸/フランジ取付
単相
100
10
15
左側
15
K型

1個

29,294円( 32,223円 )

6日目

中実軸/フランジ取付
単相
100
10
15
左側
15
T型

1個

29,292円( 32,221円 )

6日目

中実軸/フランジ取付
単相
200
10
15
左側
15
なし

1個

26,837円( 29,521円 )

6日目

中実軸/フランジ取付
単相
200
10
15
左側
15
C型

1個

31,764円( 34,940円 )

6日目

中実軸/フランジ取付
単相
200
10
15
左側
15
K型

1個

30,444円( 33,488円 )

6日目

中実軸/フランジ取付
単相
200
10
15
左側
15
T型

1個

29,273円( 32,200円 )

6日目

中実軸/フランジ取付
単相
100
10
25
左側
15
なし

1個

29,448円( 32,393円 )

6日目

中実軸/フランジ取付
単相
100
10
25
左側
15
C型

1個

32,095円( 35,305円 )

6日目

中実軸/フランジ取付
単相
100
10
25
左側
15
K型

1個

30,666円( 33,733円 )

6日目

中実軸/フランジ取付
単相
100
10
25
左側
15
T型

1個

29,494円( 32,443円 )

6日目

中実軸/フランジ取付
単相
200
10
25
左側
15
なし

1個

29,459円( 32,405円 )

6日目

中実軸/フランジ取付
単相
200
10
25
左側
15
C型

1個

32,713円( 35,984円 )

6日目

中実軸/フランジ取付
単相
200
10
25
左側
15
K型

1個

30,574円( 33,631円 )

6日目

中実軸/フランジ取付
単相
200
10
25
左側
15
T型

1個

30,854円( 33,939円 )

6日目

中実軸/フランジ取付
単相
100
10
40
左側
15
なし

1個

35,735円( 39,309円 )

6日目

中実軸/フランジ取付
単相
100
10
40
左側
15
C型

1個

37,438円( 41,182円 )

6日目

中実軸/フランジ取付
単相
100
10
40
左側
15
K型

1個

36,055円( 39,661円 )

6日目

中実軸/フランジ取付
単相
100
10
40
左側
15
T型

1個

34,880円( 38,368円 )

6日目

中実軸/フランジ取付
単相
200
10
40
左側
15
なし

1個

34,907円( 38,398円 )

6日目

中実軸/フランジ取付
単相
200
10
40
左側
15
C型

1個

38,103円( 41,913円 )

6日目

中実軸/フランジ取付
単相
200
10
40
左側
15
K型

1個

37,272円( 40,999円 )

6日目

中実軸/フランジ取付
単相
200
10
40
左側
15
T型

1個

36,097円( 39,707円 )

6日目

中実軸/フランジ取付
三相
200
10
15
左側
15
なし

1個

26,930円( 29,623円 )

6日目

中実軸/フランジ取付
三相
200
10
15
左側
15
C型

1個

31,147円( 34,262円 )

6日目

中実軸/フランジ取付
三相
200
10
15
左側
15
K型

1個

29,294円( 32,223円 )

6日目

中実軸/フランジ取付
三相
200
10
15
左側
15
T型

1個

29,292円( 32,221円 )

6日目

中実軸/フランジ取付
三相
400
10
15
左側
15
なし

1個

26,837円( 29,521円 )

6日目

中実軸/フランジ取付
三相
400
10
15
左側
15
C型

1個

31,764円( 34,940円 )

6日目

中実軸/フランジ取付
三相
400
10
15
左側
15
K型

1個

30,444円( 33,488円 )

6日目

中実軸/フランジ取付
三相
400
10
15
左側
15
T型

1個

29,273円( 32,200円 )

6日目

中実軸/フランジ取付
三相
200
10
25
左側
15
なし

1個

29,448円( 32,393円 )

6日目

中実軸/フランジ取付
三相
200
10
25
左側
15
C型

1個

32,095円( 35,305円 )

6日目

中実軸/フランジ取付
三相
200
10
25
左側
15
K型

1個

30,666円( 33,733円 )

6日目

中実軸/フランジ取付
三相
200
10
25
左側
15
T型

1個

29,494円( 32,443円 )

6日目

中実軸/フランジ取付
三相
400
10
25
左側
15
なし

1個

29,459円( 32,405円 )

6日目

中実軸/フランジ取付
三相
400
10
25
左側
15
C型

1個

32,713円( 35,984円 )

6日目

中実軸/フランジ取付
三相
400
10
25
左側
15
K型

1個

30,574円( 33,631円 )

6日目

中実軸/フランジ取付
三相
400
10
25
左側
15
T型

1個

30,854円( 33,939円 )

6日目

中実軸/フランジ取付
三相
200
10
40
左側
15
なし

1個

34,945円( 38,440円 )

6日目

中実軸/フランジ取付
三相
200
10
40
左側
15
C型

1個

39,533円( 43,486円 )

6日目

中実軸/フランジ取付
三相
200
10
40
左側
15
K型

1個

36,055円( 39,661円 )

6日目

中実軸/フランジ取付
三相
200
10
40
左側
15
T型

1個

34,880円( 38,368円 )

6日目

中実軸/フランジ取付
三相
400
10
40
左側
15
なし

1個

34,907円( 38,398円 )

6日目

中実軸/フランジ取付
三相
400
10
40
左側
15
C型

1個

38,103円( 41,913円 )

6日目

中実軸/フランジ取付
三相
400
10
40
左側
15
K型

1個

37,272円( 40,999円 )

6日目

中実軸/フランジ取付
三相
400
10
40
左側
15
T型

1個

36,097円( 39,707円 )

6日目

中実軸/フランジ取付
三相
200
10
60
左側
15
なし

1個

40,324円( 44,356円 )

6日目

中実軸/フランジ取付
三相
200
10
60
左側
15
C型

1個

43,983円( 48,381円 )

6日目

中実軸/フランジ取付
三相
200
10
60
左側
15
K型

1個

42,709円( 46,980円 )

6日目

中実軸/フランジ取付
三相
200
10
60
左側
15
T型

1個

40,268円( 44,295円 )

6日目

中実軸/フランジ取付
単相
100
15
15
左側
15
なし

1個

26,930円( 29,623円 )

6日目

中実軸/フランジ取付
単相
100
15
15
左側
15
C型

1個

31,147円( 34,262円 )

6日目

中実軸/フランジ取付
単相
100
15
15
左側
15
K型

1個

29,294円( 32,223円 )

6日目

中実軸/フランジ取付
単相
100
15
15
左側
15
T型

1個

29,292円( 32,221円 )

6日目

中実軸/フランジ取付
単相
200
15
15
左側
15
なし

1個

26,837円( 29,521円 )

6日目

中実軸/フランジ取付
単相
200
15
15
左側
15
C型

1個

31,764円( 34,940円 )

6日目

中実軸/フランジ取付
単相
200
15
15
左側
15
K型

1個

30,444円( 33,488円 )

6日目

中実軸/フランジ取付
単相
200
15
15
左側
15
T型

1個

29,273円( 32,200円 )

6日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 56
  8. 次へ

Loading...

詳細情報

基本情報

ギアヘッドを一体化した小型ギアモータです。使いやすさでお選びください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

GTR ギアモータ（15W～90W） 同心中空軸／同心中実軸・ブレーキモータ付

GTR ギアモータ（15W～90W） 同心中空軸／同心中実軸・ブレーキモータ付

    GTR ギアモータ（15W～90W） 同心中空軸／同心中実軸・モータ付

    GTR ギアモータ（15W～90W） 同心中空軸／同心中実軸・モータ付

      GTR ギアモータ（15W～90W） 直交軸・ブレーキモータ付

      GTR ギアモータ（15W～90W） 直交軸・ブレーキモータ付

        GTR ギアモータ（15W～90W） 平行軸・ブレーキモータ付

        GTR ギアモータ（15W～90W） 平行軸・ブレーキモータ付

          GTR ギアモータ（15W～90W） 直交軸・モータ付

          GTR ギアモータ（15W～90W） 直交軸・モータ付

            GTR ギアモータ（15W～90W） 平行軸・モータ付

            GTR ギアモータ（15W～90W） 平行軸・モータ付

              GTR ギアモータ（15W～90W） 直交軸・防水モータ付（IP65）

              GTR ギアモータ（15W～90W） 直交軸・防水モータ付（IP65）

                GTR ギアモータ（15W～90W） 平行軸・防水モータ付（IP65）

                GTR ギアモータ（15W～90W） 平行軸・防水モータ付（IP65）

                  F3タイプ ギアモータ・ブレーキ付ギアモータ MIDシリーズ 同心中空軸/同心中実軸・モータ付

                  F3タイプ ギアモータ・ブレーキ付ギアモータ MIDシリーズ 同心中空軸/同心中実軸・モータ付

                    同心中空軸/同心中実軸・スピードコントロールモータ付（コントローラセット）

                    同心中空軸/同心中実軸・スピードコントロールモータ付（コントローラセット）

                      同心中空軸／同心中実軸・スピードコントロールモータ付（コントローラ別売）

                      同心中空軸／同心中実軸・スピードコントロールモータ付（コントローラ別売）

                        GTR ギアモータ 同心中空軸・防水ブレーキモータ付（IP65）

                        GTR ギアモータ 同心中空軸・防水ブレーキモータ付（IP65）

                          Fタイプ ギアモータ・ブレーキ付ギアモータ MIDシリーズ 中実軸/中空軸・モータ付

                          Fタイプ ギアモータ・ブレーキ付ギアモータ MIDシリーズ 中実軸/中空軸・モータ付
                            メーカー ニッセイ ニッセイ ニッセイ ニッセイ ニッセイ ニッセイ ニッセイ ニッセイ ニッセイ ニッセイ ニッセイ ニッセイ ニッセイ
                            通常価格 26,167円～ 14,740円～ 25,736円～ 25,619円～ 13,597円～ 13,092円～ 19,940円～ 20,143円～ 31,927円～ 29,490円～ 19,586円～ 36,245円～ 51,002円～
                            通常出荷日 6日目   在庫品1日目～   当日出荷可能 6日目～   6日目   6日目   在庫品1日目～   当日出荷可能 6日目   6日目   6日目～   6日目   6日目   6日目   6日目～

                            GTR ギアモータ（15W～90W） 同心中空軸／同心中実軸・ブレーキモータ付のレビュー

                            この商品のレビューはありません レビューを書く

                            ギアモータカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
