ＦＹＨ（日本ピローブロック）

ＦＹＨ（日本ピローブロック）

型番：UCSP204CS6
ステンレス製ピロー形ユニット UCSP-S6 FYH ﾋﾟﾛｰﾕﾆｯﾄ UCSP

ステンレス製ピロー形ユニット UCSP-S6 UCSP204CS6

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
10,511円
税込単価
11,562円

軸受や軸受箱の材料にステンレス鋼を用いた耐食性に優れたピロー形ユニット。

詳細情報を確認する

  • ベアリングユニット 種類：
    ピロー形
  • ピロー形 種類：
    標準
  • 軸受内径 形状：
    円筒穴止ねじ式
  • ユニット本体 材質：
    ステンレス
  • 転動体材質：
    SUS440C相当
  • 直径系列記号：
    2（軽荷重用）
  • シール：
    ニトリル
  • 加工：
    なし

(i)ご注意

  • 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
  • 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

UCSP204CS6 解除

Loading...

UCSP204CS6 の仕様・寸法情報

商品情報

外形図

ステンレス製ピロー形ユニット UCSP-H1-S6 外形図1
ステンレス製ピロー形ユニット UCSP-H1-S6 外形図2

製品仕様

取付底面から球状軸受座中心までの距離の寸法差（⊿Hs）

軸受箱呼び番号⊿Hs
SP203～SP210±0.15
SP211～SP213±0.2

規格表

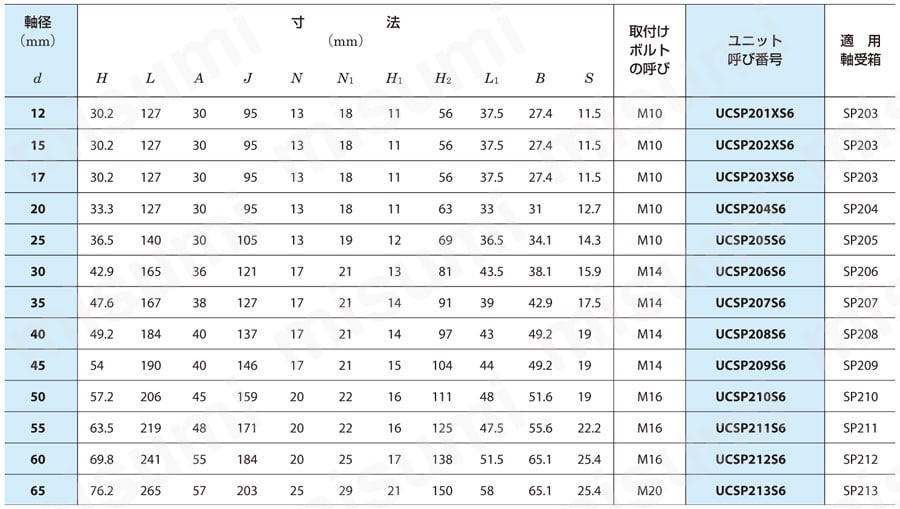

ステンレス製ピロー形ユニット UCSP-H1-S6 規格表1

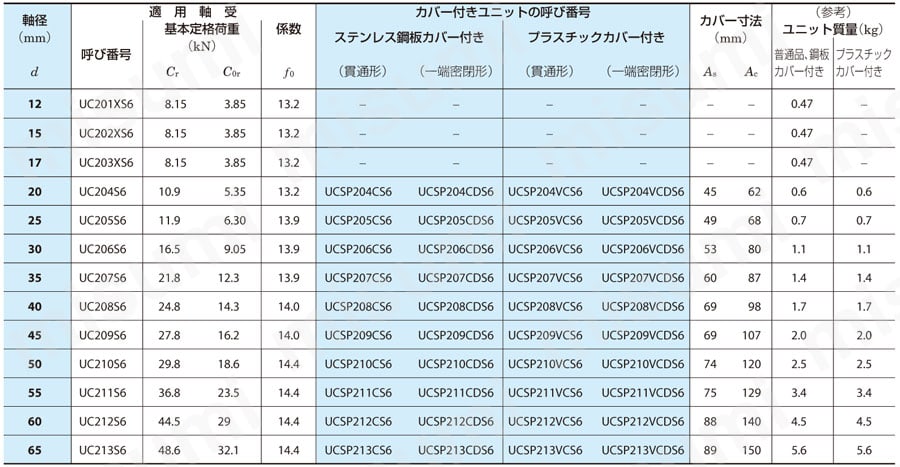

ステンレス製ピロー形ユニット UCSP-H1-S6 規格表2

備考）

  • 1. ユニット呼び番号およびカバー付きユニットの呼び番号には、内径番号の後にはめあい記号が付きます。
  • 2. 適用するグリースニップルの呼びを次に示します。
    A-1/4-28UNFN13：201X～210
    A-R1/8N13：211～213
  • 3. 適用軸受の寸法および形状は、デジタルカタログの軸受寸法表を参照ください。

型番リスト

表示件数:
  1. 1
型番
軸穴径 d(φ)
取付け高さ H(mm)
基本定格荷重 動定格(N)
基本定格荷重 静定格(N)
はめあい
グリス種類
カバー
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

UCSP204CS6

20
33.3
10900
5350
-
モービルSHCポリレー462
あり

1個

10,511円( 11,562円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

軸受や軸受箱の材料にステンレス鋼を用いた耐食性に優れたピロー形ユニット。

(i)ご注意

  • 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
  • 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ



Loading...

類似品

類似品をすべて見る

前へ 次へ

閉じる

UCSP204CS6で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ステンレス製ピロー形ユニット UCSP-S6の型番UCSP204CS6のページです。
型番UCSP204CS6に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

ステンレス製ピロー形ユニット UCSP-S6

ステンレス製ピロー形ユニット UCSP-S6

    ステンレス製狭幅ピロー形ユニット UCSPA-S6

    ステンレス製狭幅ピロー形ユニット UCSPA-S6

      ステンレス製ピロー形ユニット USP-S6

      ステンレス製ピロー形ユニット USP-S6

        ステンレス製ピロー形

        ステンレス製ピロー形

          ピロー形ユニット

          ピロー形ユニット

            鋼板製ピロー形ユニット

            鋼板製ピロー形ユニット

              鋳鉄製ピロー形ユニット UCPA

              鋳鉄製ピロー形ユニット UCPA

                鋳鉄製ピロー形ユニット UCP

                鋳鉄製ピロー形ユニット UCP

                  鋳鉄製ピロー形ユニット UCPH

                  鋳鉄製ピロー形ユニット UCPH

                    鋳鉄製ピロー形ユニット BLP

                    鋳鉄製ピロー形ユニット BLP

                      鋳鉄製ピロー形ユニット UKIP

                      鋳鉄製ピロー形ユニット UKIP

                        鋳鉄製ピロー形ユニット UCIP

                        鋳鉄製ピロー形ユニット UCIP

                          鋼板製ピロー形ユニット SBPP

                          鋼板製ピロー形ユニット SBPP
                            メーカー ＦＹＨ（日本ピローブロック） ＦＹＨ（日本ピローブロック） ＦＹＨ（日本ピローブロック） ＮＴＮ FS BEARING（エフエス ベアリング） FS BEARING（エフエス ベアリング） ＦＹＨ（日本ピローブロック） ＦＹＨ（日本ピローブロック） ＦＹＨ（日本ピローブロック） ＦＹＨ（日本ピローブロック） ＦＹＨ（日本ピローブロック） ＦＹＨ（日本ピローブロック） ＦＹＨ（日本ピローブロック）
                            通常価格 8,052円～ 8,788円～ 3,854円～ 10,411円～ 756円～ 580円～ 1,607円～ 1,365円～ 1,848円～ 1,086円～ 5,128円～ 5,128円～ 351円～
                            通常出荷日 4日目～   5日目～   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 4日目～   5日目～   在庫品1日目～   当日出荷可能
                            ベアリングユニット 種類 ピロー形 ピロー形 ピロー形 ピロー形 ピロー形 ピロー形 ピロー形 ピロー形 ピロー形 ピロー形 ピロー形 ピロー形 -
                            ピロー形 種類 標準 狭幅 標準 標準 標準 軽量 狭幅 標準 心高 軽量 厚肉 厚肉 -
                            軸受内径 形状 円筒穴止ねじ式 円筒穴止ねじ式 円筒穴止ねじ式 円筒穴止ねじ 円筒穴止ねじ 円筒穴偏心カラー 円筒穴止ねじ式 円筒穴止ねじ式 円筒穴止ねじ式 円筒穴止ねじ式 テーパ穴アダプタ式 円筒穴止ねじ式 -
                            ユニット本体 材質 ステンレス ステンレス ステンレス ステンレス [スチール] 鋳鉄 鋼板 鋳鉄 鋳鉄 鋳鉄 鋳鉄 鋳鉄 鋳鉄 -
                            転動体材質 SUS440C相当 - ステンレス - - - - - 軸受鋼 軸受鋼 軸受鋼 軸受鋼 -

                            ステンレス製ピロー形ユニット UCSP-S6のレビュー

                            この商品のレビューはありません レビューを書く

                            この商品のバリエーション

                            型番
                            UCSP203XJH1S6
                            UCSP204S6
                            UCSP207S6
                            UCSP211JH1S6
                            型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
                            出荷日                            		軸穴径 d
                            (φ)                             		取付け高さ H
                            (mm)                             		基本定格荷重 動定格
                            (N)                             		基本定格荷重 静定格
                            (N)                             		はめあい グリス種類 カバー

                            8,052円

                            ( 8,857円 )                            		1個 -

                            5日目

                            		1730.281503850J7食用品グリスなし

                            9,466円

                            ( 10,413円 )                            		1個 -

                            4日目

                            		2033.3109005350-モービルSHCポリレー462なし

                            17,540円

                            ( 19,294円 )                            		1個 -

                            6日目

                            		3547.62180012300-モービルSHCポリレー462なし

                            32,786円

                            ( 36,065円 )                            		1個 -

                            7日目

                            		5563.53680023500J7食用品グリスなし
