型番：BJ701-16065
ロケートボルト（高精度型） （BJ701） ﾛｹｰﾄﾎﾞﾙﾄ BJ701
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,697円
- 税込単価
- 1,867円
ロケータ部の公差が-0.013～-0.005の高精度リーマーボルトです。
BJ701-16065 の仕様・寸法情報
商品情報
外形図
製品仕様
【本体】
- SCM435
- 焼入焼戻
- 四三酸化鉄皮膜
- 研磨仕上
規格表
| 型番 | D （-0.013～-0.005） | L3 | M | L2 | L | D1 | L1 | W | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| BJ701-12045 | 12 | 23 | M12×1.75 | 22 | 45 | 18 | 12 | 10 | 52 |
| BJ701-12055 | 33 | 55 | 59 | ||||||
| BJ701-12065 | 43 | 65 | 68 | ||||||
| BJ701-12075 | 53 | 75 | 76 | ||||||
| BJ701-16055 | 16 | 30 | M16×2 | 25 | 55 | 24 | 16 | 14 | 120 |
| BJ701-16065 | 40 | 65 | 134 | ||||||
| BJ701-16075 | 50 | 75 | 145 |

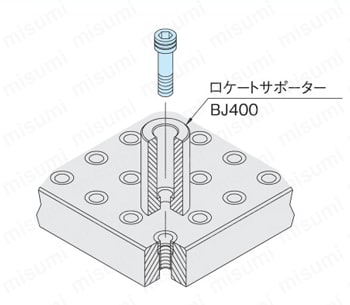

使用例
使用方法
パーツの位置決めはロケートボルトをご利用いただければ1本のボルトで位置決めと締付けができます。
型番リスト
Loading...
詳細情報
基本情報
ロケータ部の公差が-0.013～-0.005の高精度リーマーボルトです。
カタログ
類似品
BJ701-16065で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
ロケートボルト（高精度型） （BJ701）の型番BJ701-16065のページです。
型番BJ701-16065に関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
ロケートボルト（高精度型） （BJ701）のレビュー
この商品のバリエーション
| 型番 |
|---|
| BJ701-12045 |
| BJ701-12055 |
| BJ701-12065 |
| BJ701-12075 |
| BJ701-16055 |
| BJ701-16075 |
| 型番 | 通常単価(税別)(税込単価) | 最小発注数量 | スライド値引 | 通常 出荷日 | RoHS ? | ねじの呼び(M) | 長さL (mm) | ピッチ (mm) | 呼びD |
|---|---|---|---|---|---|---|---|---|---|
1,239円 ( 1,363円 ) | 1個 | - | 在庫品1日目 当日出荷可能 | 10 | 12 | 45 | 1.75 | 12 | |
1,244円 ( 1,368円 ) | 1個 | - | 在庫品1日目 当日出荷可能 | 10 | 12 | 55 | 1.75 | 12 | |
1,437円 ( 1,581円 ) | 1個 | - | 3日目 | 10 | 12 | 65 | 1.75 | 12 | |
1,465円 ( 1,612円 ) | 1個 | - | 3日目 | 10 | 12 | 75 | 1.75 | 12 | |
1,441円 ( 1,585円 ) | 1個 | - | 在庫品1日目 当日出荷可能 | 10 | 16 | 55 | 2 | 16 | |
1,723円 ( 1,895円 ) | 1個 | - | 在庫品1日目 当日出荷可能 | 10 | 16 | 75 | 2 | 16 |
