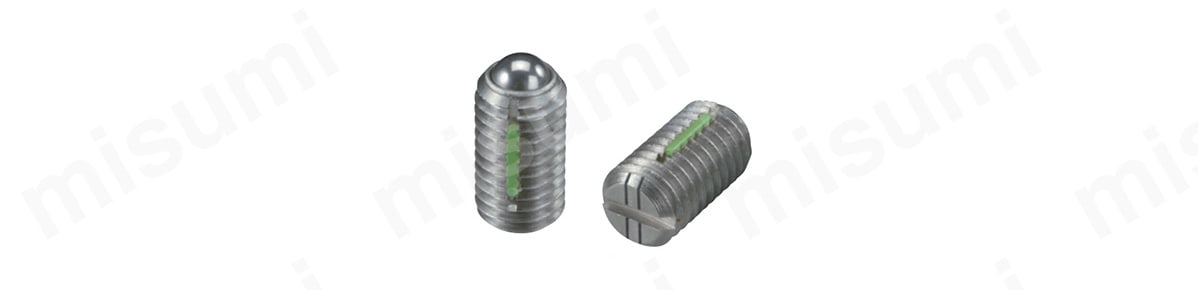

ボールプランジャー（ロングロック付）（LBSU・LBSUH）

Name: ボール プランジャー（ロングロック付）（LBSU・LBSUH）
Brand: イマオコーポレーション
SKU: 221000368574
Rating: 4 (2 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
一部当日出荷可能

評価 4.0平均満足度4.0 この商品のレビューをみる（2件）この商品のFAQをみる(2件)

通常価格(税別): 868円～ 3,200円

税込価格: 955円～ 3,520円

緩み止め防止付きのオールステンレスボールプランジャーです。【特長】・緩み止め防...

詳細情報を確認する

取付方法：

スクリュー（マイナス溝）
先端材質：

ステンレス
本体材質：

ステンレス
ゆるみ止め：

あり
本体表面処理：

なし
先端表面処理：

なし
先端熱処理：

焼入焼戻
耐熱温度(℃)：

80

型番

未確定16件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

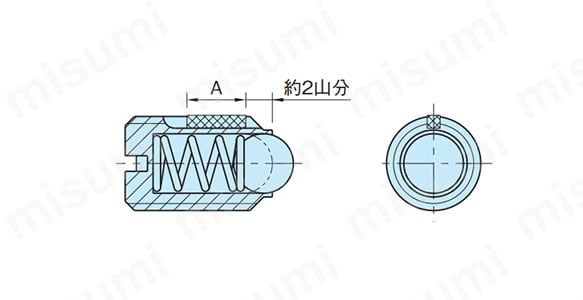

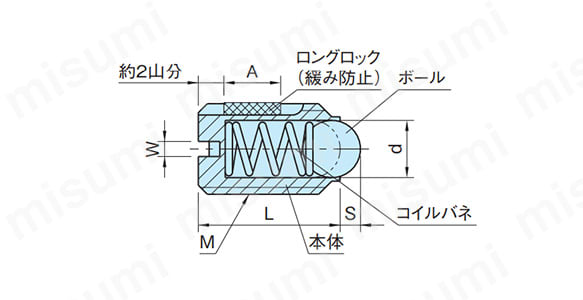

外形図

ネジ径：M3～M6

ネジ径：M8～M16

製品仕様

重荷重用識別：2本ライン

本体：SUS303
コイルバネ：SUS302WPA
ボール：SUS420 HRC55
ロングロック：ポリアミド

規格表

軽荷重用（ライン無し）		重荷重用（2本ライン）		M	d	L	S	W	A	モーメント（N・m）		質量（g）
型番	荷重（N）最小～最大	型番	荷重（N）最小～最大	M	d	L	S	W	A	取付け	取外し	質量（g）
LBSU3	1.5～3	LBSUH3	5～7	M3×0.5	1.5	7	0.5	0.4	4	0.1	0.07	0.2
LBSU4	4～10	LBSUH4	12～22	M4×0.7	2.5	9	0.8	0.6	5	0.18	0.12	0.6
LBSU5	6～11	LBSUH5	19～30	M5×0.8	3	12	0.9	0.8	6	0.12	0.08	0.9
LBSU6	9～13	LBSUH6	28～40	M6×1	3.5	14	1	1	7	0.43	0.21	1.5
LBSU8	15～30	LBSUH8	47～73	M8×1.25	5	16	1.5	1.2	8	1.09	0.37	3.5
LBSU10	20～35	LBSUH10	66～100	M10×1.5	6	19	2	1.6	9	1.36	0.62	7
LBSU12	30～55	LBSUH12	66～120	M12×1.75	8	22	2.5	2	10	2.03	1.36	10
LBSU16	65～125	LBSUH16	90～180	M16×2	10	24	3.5	2.5	14	3.95	2.95	24

型番リスト

表示件数:

型番	外径 D(またはオネジ M)(mm)	ストロークS(mm)	最小荷重（範囲）(N)	最小荷重(N)	最大荷重(N)	長さ L(mm)	先端部外径 d(φ)	ねじピッチ(mm)	荷重識別	取付けモーメント(N・m)	取外しモーメント(N・m)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

LBSU3	3	0.5	0.01～50	1.5	3	7	1.5	0.5	軽荷重用(ライン無し)	0.1	0.07	10	1個	1,071円( 1,178円 )	3日目
LBSU4	4	0.8	0.01～50	4	10	9	2.5	0.7	軽荷重用(ライン無し)	0.18	0.12	10	1個	950円( 1,045円 )	在庫品1日目当日出荷可能
LBSU5	5	0.9	0.01～50	6	11	12	3	0.8	軽荷重用(ライン無し)	0.12	0.08	10	1個	960円( 1,056円 )	在庫品1日目当日出荷可能
LBSU6	6	1	0.01～50	9	13	14	3.5	1	軽荷重用(ライン無し)	0.43	0.21	10	1個	868円( 955円 )	3日目
LBSU8	8	1.5	0.01～50	15	30	16	5	1.25	軽荷重用(ライン無し)	1.09	0.37	10	1個	1,222円( 1,344円 )	在庫品1日目当日出荷可能
LBSU10	10	2	0.01～50	20	35	19	6	1.5	軽荷重用(ライン無し)	1.36	0.62	10	1個	1,395円( 1,535円 )	3日目
LBSU12	12	2.5	0.01～50	30	55	22	8	1.75	軽荷重用(ライン無し)	2.03	1.36	10	1個	2,327円( 2,560円 )	3日目
LBSU16	16	3.5	50.01～100	65	125	24	10	2	軽荷重用(ライン無し)	3.95	2.95	10	1個	3,006円( 3,307円 )	3日目
LBSUH3	3	0.5	0.01～50	5	7	7	1.5	0.5	重荷重用(2本ライン)	0.1	0.07	10	1個	1,222円( 1,344円 )	3日目
LBSUH4	4	0.8	0.01～50	12	22	9	2.5	0.7	重荷重用(2本ライン)	0.18	0.12	10	1個	1,086円( 1,195円 )	3日目
LBSUH5	5	0.9	0.01～50	19	30	12	3	0.8	重荷重用(2本ライン)	0.12	0.08	10	1個	1,086円( 1,195円 )	3日目
LBSUH6	6	1	0.01～50	28	40	14	3.5	1	重荷重用(2本ライン)	0.43	0.21	10	1個	965円( 1,062円 )	3日目
LBSUH8	8	1.5	0.01～50	47	73	16	5	1.25	重荷重用(2本ライン)	1.09	0.37	10	1個	1,432円( 1,575円 )	5日目
LBSUH10	10	2	50.01～100	66	100	19	6	1.5	重荷重用(2本ライン)	1.36	0.62	10	1個	1,527円( 1,680円 )	5日目
LBSUH12	12	2.5	50.01～100	66	120	22	8	1.75	重荷重用(2本ライン)	2.03	1.36	10	1個	2,618円( 2,880円 )	3日目
LBSUH16	16	3.5	50.01～100	90	180	24	10	2	重荷重用(2本ライン)	3.95	2.95	10	1個	3,200円( 3,520円 )	3日目

詳細情報

基本情報

基本情報

緩み止め防止付きのオールステンレスボールプランジャーです。
【特長】
・緩み止め防止機能（ロングロック）付き。
・振動に強い。
・抜きモーメントが高い。
・確実な位置決め。
・着脱回数が約20回まで緩み防止機能が働きます。
・製品識別の為、製品背面にマーキングが付いています。
・LBSUH：2本ライン。
【用途】
・治具や機械装置のストッパー、割り出し、位置決めなどに。
・防錆が必要な箇所やクリーン環境に最適なステンレス製。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています
