イマオコーポレーション

イマオコーポレーション

ボールロックピン（樹脂グリップタイプ）（BLP-SUS）

ボールロックピン（樹脂グリップタイプ）（BLP-SUS）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（2件）
通常価格(税別)
3,588円 ～ 10,434円
税込価格
3,947円 ～ 11,477円

ボタンが大きく操作しやすいボールロックピンです。【特長】・グリップ（樹脂部分）...

詳細情報を確認する

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定22件の候補があります。

Loading...

商品情報

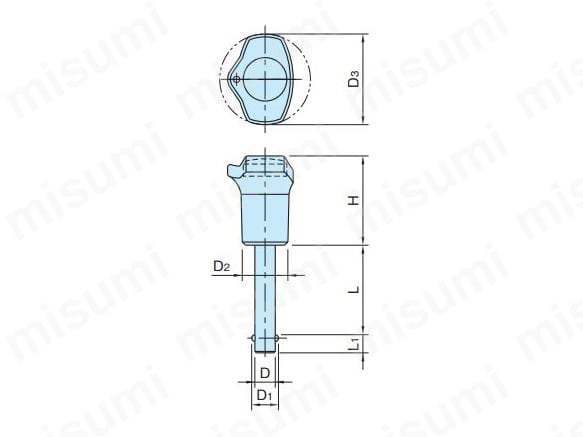

外形図

BLP - SUSの寸法図

製品仕様

材質

シャンク : SUS303
ハンドル : ポリアミド
ボール : SUS420

規格表

型番DD1LL1D3D2H推奨穴内径
(H11)		最小二面せん断カ
(kN)		質量
(g)
(-0.04
-0.08		)(+0.6
-0		)
BLP05015-SUS55.5156381632.551525
BLP05020-SUS2027
BLP05025-SUS2529
BLP05030-SUS3031
BLP06020-SUS6720762230
BLP06025-SUS2532
BLP06030-SUS3034
BLP06040-SUS4038
BLP06050-SUS5042
BLP08020-SUS89.520883834
BLP08025-SUS2536
BLP08030-SUS3038
BLP08040-SUS4042
BLP08050-SUS5046
BLP10025-SUS1012259472340106079
BLP10030-SUS3082
BLP10040-SUS4088
BLP10050-SUS5094
BLP12030-SUS1214.53010128690
BLP12040-SUS40100
BLP12050-SUS50110
BLP16050-SUS16191316153155

使用例

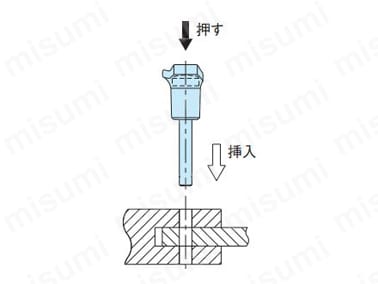

ボタンを押すと、ボールはピン内部へ入り込み位置決め穴に挿入可能。

ボタンを押すと、ボールはピン内部へ入り込み位置決め穴に挿入可能。

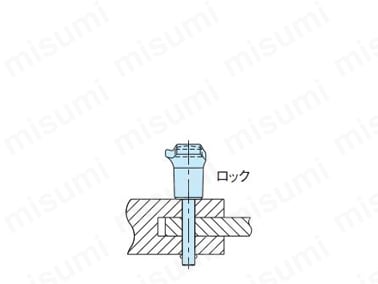

ボタンを放すと、ボールは外側へ押し出され、確実にロック。

ボタンを放すと、ボールは外側へ押し出され、確実にロック。

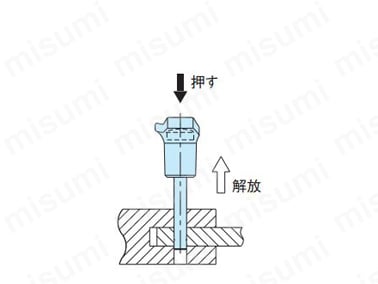

再びボタンを押して解放。

再びボタンを押して解放。

型番リスト

表示件数:
  1. 1
型番
ピン長さ L(mm)
ピン外径 D(φ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
15
5
10

1個

3,588円( 3,947円 )

在庫品1日目

当日出荷可能

20
5
10

1個

3,588円( 3,947円 )

在庫品1日目

当日出荷可能

25
5
10

1個

3,588円( 3,947円 )

3日目

30
5
10

1個

3,685円( 4,054円 )

3日目

20
6
10

1個

3,948円( 4,343円 )

3日目

25
6
10

1個

3,588円( 3,947円 )

3日目

30
6
10

1個

3,879円( 4,267円 )

在庫品1日目

当日出荷可能

40
6
10

1個

3,879円( 4,267円 )

在庫品1日目

当日出荷可能

50
6
10

1個

3,879円( 4,267円 )

在庫品1日目

当日出荷可能

20
8
10

1個

3,588円( 3,947円 )

在庫品1日目

当日出荷可能

25
8
10

1個

3,588円( 3,947円 )

在庫品1日目

当日出荷可能

30
8
10

1個

3,879円( 4,267円 )

3日目

40
8
10

1個

3,879円( 4,267円 )

在庫品1日目

当日出荷可能

50
8
10

1個

4,268円( 4,695円 )

在庫品1日目

当日出荷可能

25
10
10

1個

5,997円( 6,597円 )

在庫品1日目

当日出荷可能

30
10
10

1個

5,997円( 6,597円 )

3日目

40
10
10

1個

5,997円( 6,597円 )

在庫品1日目

当日出荷可能

50
10
10

1個

5,997円( 6,597円 )

在庫品1日目

当日出荷可能

30
12
10

1個

5,812円( 6,393円 )

4日目

40
12
10

1個

6,304円( 6,934円 )

3日目

50
12
10

1個

5,812円( 6,393円 )

4日目

50
16
10

1個

10,434円( 11,477円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

ボタンが大きく操作しやすいボールロックピンです。
【特長】
・グリップ（樹脂部分）のボタンは大きく操作が容易です。
・別売のケーブルを取り付ければ、探す手間・紛失などなく作業効率が向上です。
・頻繁に繰り返される、加工物とパーツなどの接合をスピーディーにワンタッチ操作で完全固定・分離できます。

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
