イマオコーポレーション

チェーンボルトターミナルブロック（TB）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 2,997円～ 5,397円

税込価格: 3,297円～ 5,937円

チェーンラックシステムを構築する場合の、チェーンの末端固定部品としてご利用いた...

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

型番

未確定5件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

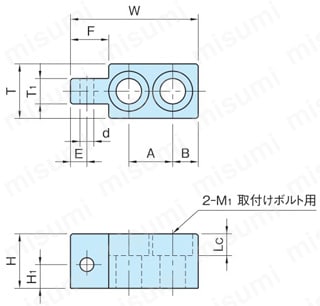

外形図

製品仕様

本体：SS400、亜鉛三価クロメート

規格表

型番	チェーンNo.	W	E	H	H₁	T	M₁	A	B	d	T₁	F	Lc	質量（g）
TB35	35	35	4.5	15	6.5	15	M6	12	7	3.8	7	10.5	6	40
TB40	40	45	6	20	8	20	M8	15	9	4.2	10.6	13	8	90
TB50	50	60	7.5	25	10	25	M10	20	12	5.3	13.2	16.5	10	190
TB60	60	70	9	28	11.5	28	M12	25	14	6.2	17.2	19.5	12	290
TB80	80	85	12	35	14.5	35	M16	30	16	8.2	22	26	16	510

型番リスト

表示件数:

型番	チェーン№	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

TB35	35	10	1個	2,997円( 3,297円 )	3日目
TB40	40	10	1個	3,432円( 3,775円 )	3日目
TB50	50	10	1個	3,997円( 4,397円 )	3日目
TB60	60	10	1個	4,597円( 5,057円 )	在庫品1日目当日出荷可能
TB80	80	10	1個	5,397円( 5,937円 )	3日目

詳細情報

基本情報

基本情報

チェーンラックシステムを構築する場合の、チェーンの末端固定部品としてご利用いただけます。

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
