インデックス プランジャー（WDX）
- 数量スライド割引
- 通常価格(税別)
- 1,872円 ～ 8,997円
- 税込価格
- 2,059円 ～ 9,897円
溶接、溶着タイプのインデックスプランジャーです。【特長】・ノブを引くとノーズが...
型番
未確定8件の候補があります。
Loading...
商品情報

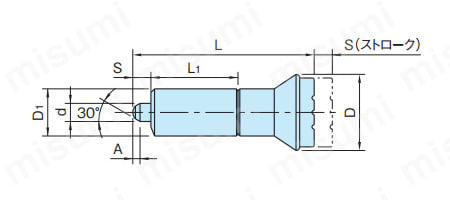

外形図
WDX／WDX-SUS
（ノーズロック無し）

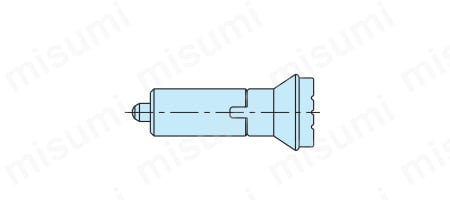

WDX-L／WDX-L-SUS
（ノーズロック型）
製品仕様
WDX
WDX-L-SUS
素材
| タイプ | 本体 | ノブ | コイルバネ | ノーズ |
|---|---|---|---|---|
| WDX | SUM22L 四三酸化鉄皮膜 | ポリアミド つや消しブラック | SUS302WPA | SUM22L HRC58～62 |
| WDX-L | ||||
| WDX-SUS | SUS303 | SUS420 HRC53～55 | ||
| WDX-L-SUS |
WDX WDX-SUS（ノーズロック無し）
| スチール製 | SUS製 | 質量 （g） |
|---|---|---|
| 型番 | 型番 | |
| WDX10 | WDX10-SUS | 24 |
| WDX12 | WDX12-SUS | 38 |
| WDX16 | WDX16-SUS | 84 |
| WDX20 | WDX20-SUS | 131 |
WDX-L WDX-L-SUS（ノーズロック型）
| スチール製 | SUS製 | 質量 （g） |
|---|---|---|
| 型番 | 型番 | |
| WDX10L | WDX10L-SUS | 23 |
| WDX12L | WDX12L-SUS | 37 |
| WDX16L | WDX16L-SUS | 81 |
| WDX20L | WDX20L-SUS | 127 |
ノーズ機械強度表
| 型番 | 許容せん断力（N） | |
|---|---|---|
| WDX WDX-L WDX-SUS WDX-L-SUS | 10 | 589 |
| 12 | 848 | |
| 16 | 1,507 | |
| 20 | 2,355 | |
- 溶接または接着で取付けてください。
- 接着の際は嫌気性接着剤などをご使用ください。
規格表
| 型番 | d （-0.02 -0.04） | S | D1 （h9） | L1 | A | D | L | 荷重（N） 最小～最大 | |
|---|---|---|---|---|---|---|---|---|---|
| WDX WDX-L WDX-SUS WDX-L-SUS | 10 | 5 | 5 | 12 | 24 | 1.3 | 21 | 47 | 5～12 |
| 12 | 6 | 6 | 14 | 28 | 1.8 | 25 | 56 | 6～14 | |
| 16 | 8 | 8 | 18 | 36 | 2.3 | 33 | 74 | 15～35 | |
| 20 | 10 | 10 | 22 | 40 | 2.8 | 80 | 15～34 | ||
型番リスト
- 表示件数:
| 型番 |
ロック機構 |
取付部外径(mm) |
d(mm) |
S(mm) |
本体材質 |
先端材質 |
本体表面処理 |
長さ L(mm) |
先端熱処理 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
リターン
|
12
|
5
|
5
|
[スチール] スチール
|
[スチール] スチール
|
四三酸化鉄皮膜
|
47
|
浸炭焼入
| 10 | 1個 | 1,872円(
2,059円
) | 3日目 | |
レストポジション
|
12
|
5
|
5
|
[スチール] スチール
|
[スチール] スチール
|
四三酸化鉄皮膜
|
47
|
浸炭焼入
| 10 | 1個 | 2,295円(
2,525円
) | 3日目 | |
リターン
|
14
|
6
|
6
|
[スチール] スチール
|
[スチール] スチール
|
四三酸化鉄皮膜
|
56
|
浸炭焼入
| 10 | 1個 | 2,230円(
2,453円
) | 3日目 | |
レストポジション
|
14
|
6
|
6
|
[スチール] スチール
|
[スチール] スチール
|
四三酸化鉄皮膜
|
56
|
浸炭焼入
| 10 | 1個 | 2,797円(
3,077円
) | 3日目 | |
リターン
|
18
|
8
|
8
|
[スチール] スチール
|
[スチール] スチール
|
四三酸化鉄皮膜
|
74
|
浸炭焼入
| 10 | 1個 | 2,797円(
3,077円
) | 3日目 | |
レストポジション
|
18
|
8
|
8
|
[スチール] スチール
|
[スチール] スチール
|
四三酸化鉄皮膜
|
74
|
浸炭焼入
| 10 | 1個 | 3,197円(
3,517円
) | 3日目 | |
リターン
|
22
|
10
|
10
|
[スチール] スチール
|
[スチール] スチール
|
四三酸化鉄皮膜
|
80
|
浸炭焼入
| 10 | 1個 | 4,364円(
4,800円
) | 3日目 | |
レストポジション
|
22
|
10
|
10
|
[スチール] スチール
|
[スチール] スチール
|
四三酸化鉄皮膜
|
80
|
浸炭焼入
| 10 | 1個 | 4,997円(
5,497円
) | 3日目 |
Loading...
詳細情報
基本情報
溶接、溶着タイプのインデックスプランジャーです。
【特長】
・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。
・ノーズロック型はノブを引いた状態で90度回転するとノーズが引っ込んだ状態でロック（固定）できます。
・本体材質は、スチール製とステンレス製（ノーズロック型）から選択可能です。
・耐熱温度：180℃。
・溶接または接着剤で取り付けです。
【用途】
・ピンの引き込みを手動で行えるため、位置決め・割り出しの解除を手動で行う装置。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
インデックス プランジャー（WDX）のレビュー
よくあるご質問（FAQ）
- Q 受け側に使用する部品はありますか？
-
Aありません。お客様の仕様に合わせてお客様ご自身でご準備下さい。
- Q 製品使用中にノブが抜けた場合、交換用のノブはありますか？
-
Aありません。申し訳ありませんが、新しい製品に交換いただくことになります。
