イマオコーポレーション

イマオコーポレーション

ガイドローラー（Y型、ダブルベアリング）（GRL-S2-Y）

ガイドローラー（Y型、ダブルベアリング）（GRL-S2-Y）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（2件） この商品のFAQをみる(1件)
通常価格(税別)
3,697円 ～ 5,197円
税込価格
4,067円 ～ 5,717円

V型形状ガイドローラーです。【特長】・各種スライド扉や搬送用ローラに最適です。...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定3件の候補があります。

Loading...

商品情報

外形図

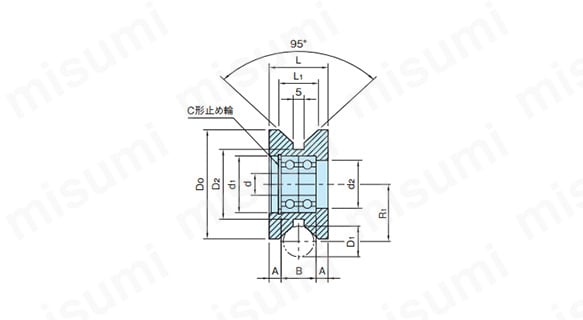

GRL-S2-Yの寸法図

製品仕様

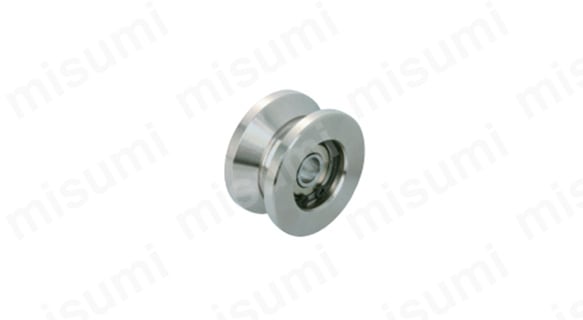

GRL-S2-Yの外観
  • 本体：S45C、無電解ニッケルメッキ
  • ペアリング・止め輪：スチール
型番質量
（g）		適用するローラーボルト
GRL50S2-Y260RLB1016
GRL60S2-Y450RLB1220
GRL70S2-Y670RLB1522

注：D1寸法およびR1の寸法はレールに市販のミガキ丸鋼を利用するときの寸法。

技術データ（ベアリングの定格荷重）

ベアリング型番基本動定格荷重
Cr（N）		基本静定格荷重
Cor（N）
6000ZZ×27,3703,190
6201ZZ×311,0104,940
6202ZZ×412,3905,990

規格表

型番D0min.max.D2Ldd1d2L1ABベアリング型番
D1R1D1R1
GRL50S2-Y501426.22030.3322710262218.15.5166000ZZ×2
GRL60S2-Y601630.52536.6383312322622.56.5206201ZZ×2
GRL70S2-Y702236.13847.0413915352930.18.5226202ZZ×2

型番リスト

表示件数:
  1. 1
型番
外径(mm)
底部径(mm)
ローラ幅(mm)
L1(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
50
32
27
18.1
10

1個

3,697円( 4,067円 )

在庫品1日目

当日出荷可能

60
38
33
22.5
10

1個

4,397円( 4,837円 )

在庫品1日目

当日出荷可能

70
41
39
30.1
10

1個

5,197円( 5,717円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

V型形状ガイドローラーです。
【特長】
・各種スライド扉や搬送用ローラに最適です。
・重荷重仕様です。
・レールは市販のミガキ丸鋼及び山形鋼がご利用できます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ガイドローラー（Y型、ダブルベアリング）（GRL-S2-Y）

ガイドローラー（Y型、ダブルベアリング）（GRL-S2-Y）

    ガイドローラー R型 ダブルベアリング（GRL-S2-R）

    ガイドローラー R型 ダブルベアリング（GRL-S2-R）

      ガイドローラー（H型、ダブルベアリング）（GRL-S2-H）

      ガイドローラー（H型、ダブルベアリング）（GRL-S2-H）

        ガイドローラー Y型、複列アンギュラ（GRL-SWA-Y）

        ガイドローラー Y型、複列アンギュラ（GRL-SWA-Y）

          ガイドローラー（V型、シングルベアリング）（GRL-SH1-V）

          ガイドローラー（V型、シングルベアリング）（GRL-SH1-V）

            樹脂製ガイドローラーU型（GRL-P-U-SUS）

            樹脂製ガイドローラーU型（GRL-P-U-SUS）

              ガイドローラ－テーパタイプ－

              ガイドローラ－テーパタイプ－

                ウレタンローラー（軽荷重タイプ）（CTG-BR）

                ウレタンローラー（軽荷重タイプ）（CTG-BR）

                  ガイドローラー クラウン型（GRL-C）

                  ガイドローラー クラウン型（GRL-C）

                    ガイドローラー（F型）（GRL-F）

                    ガイドローラー（F型）（GRL-F）

                      樹脂製ガイドローラーR型（GRL-P-R-SUS）

                      樹脂製ガイドローラーR型（GRL-P-R-SUS）

                        樹脂製ガイドローラー（U深溝型）（GRL-P-D-SUS）

                        樹脂製ガイドローラー（U深溝型）（GRL-P-D-SUS）

                          樹脂製ガイドローラーF型（GRL-P-F-SUS）

                          樹脂製ガイドローラーF型（GRL-P-F-SUS）
                            メーカー イマオコーポレーション イマオコーポレーション イマオコーポレーション イマオコーポレーション イマオコーポレーション イマオコーポレーション ミスミ イマオコーポレーション イマオコーポレーション イマオコーポレーション イマオコーポレーション イマオコーポレーション イマオコーポレーション
                            通常価格 3,697円～ 3,150円～ 2,521円～ 4,997円～ 4,034円～ 1,018円～ - 578円～ 2,038円～ 1,664円～ 1,125円～ 2,790円～ 1,018円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 3日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 3日目   在庫品1日目～   当日出荷可能
                            ローラ種類 Ｙ型 Ｒ型 Ｈ型 Ｙ型 Ｖ型 U型 テーパタイプ Ｆ型 クラウン型 Ｆ型 Ｒ型 Ｒ型 Ｆ型
                            軸種類 軸なし(丸穴) 軸なし(丸穴) 軸なし(丸穴) 軸なし(丸穴) 軸なし(丸穴) - 軸なし(丸穴) 軸なし(丸穴) 軸なし(丸穴) 軸なし(丸穴) - - -
                            ローラ材質 スチール S45C スチール S45C スチール ポリアセタール S45C相当 樹脂 - - ポリアセタール ポリアセタール ポリアセタール
                            ライニング材質 なし なし なし なし なし なし なし ポリウレタン なし なし なし なし なし
                            ベアリング ダブル ダブル ダブル 複列アンギュラ シングル シングル シングル シングル シングル シングル シングル シングル シングル

                            ガイドローラー（Y型、ダブルベアリング）（GRL-S2-Y）のレビュー

                            評価 4.0 平均満足度：4.0 2件のレビュー
                            1. 星５
                              50%
                            2. 星４
                              0%
                            3. 星３
                              50%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            走行装置の車輪として
                            評価 5.0満足度：5.02022/03/07
                            二等辺三角鋼の上を走らせる車輪として購入しました
                            １車輪に2個のベアリングを使用していて丈夫だと思います
                            別売りで専用軸もあるので設計・製作の手間が大幅に削減できました

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ランナ切り替え
                            評価 3.0満足度：3.02019/03/02
                            いつも大変お世話になっております。
                            ボルト設計時
                            よくりようしております

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            よくあるご質問（FAQ）

                            Q 専用のレールはありますか？
                            A
                            ありません。市販のミガキ丸鋼がご利用いただけます。
