ナベヤ

ナベヤ

プラスチックボールプランジャ

プラスチックボールプランジャ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
298円 ～ 468円
税込価格
328円 ～ 515円

位置決め、固定、押し付け、押し離しに最適なボールプランジャ。【特長】・使用温度...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定6件の候補があります。

Loading...

商品情報

プラスチック製プランジャ

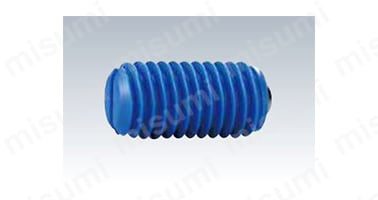

プラスチックボールプランジャの外観

プラスチックボールプランジャの外観

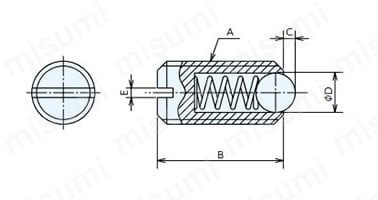

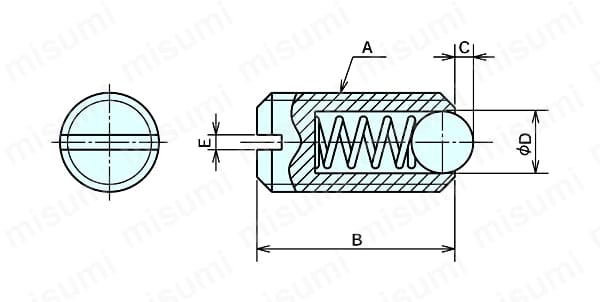

プラスチックボールプランジャの寸法図

プラスチックボールプランジャの寸法図

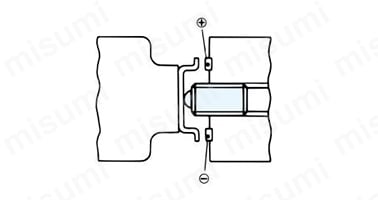

プラスチックボールプランジャの使用例

プラスチックボールプランジャの使用例

材質・熱処理・表面処理

No.本体ボールスプリング
PP-Sデルリン
(POM)・青		SUS440
焼入(HRC54～60)		SUS631J1
PPデルリン(POM)・白
  • ※ 使用温度範囲は-30～＋50℃です。
No.A(並目)BCDE荷重(N)
min./max.		質量ｇ
PP06SM6×1.01413.5112/170.4
PP08SM8×1.25161.551.220/351.1
PP10SM10×1.519261.520/453
PP06M6×1.01413.5112/170.4
PP08M8×1.25161.551.220/351.1
PP10M10×1.519261.520/453

型番リスト

表示件数:
  1. 1
型番
先端材質
外径 A(mm)
ストローク C(mm)
先端熱処理
荷重 min(N)
荷重 max(N)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
デルリン
6
1
なし
12
17
10

1個

368円( 405円 )

3日目

SUS440
6
1
浸炭焼入
12
17
10

1個

298円( 328円 )

3日目

デルリン
8
1.5
なし
20
35
10

1個

448円( 493円 )

在庫品1日目

当日出荷可能

SUS440
8
1.5
浸炭焼入
20
35
10

1個

398円( 438円 )

3日目

デルリン
10
2
なし
20
45
10

1個

468円( 515円 )

3日目

SUS440
10
2
浸炭焼入
20
45
10

1個

408円( 449円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

位置決め、固定、押し付け、押し離しに最適なボールプランジャ。
【特長】
・使用温度範囲は-30～+50℃。
・プラスチック製。
・本体材質はデルリン、ボール部はSUSとデルリン。
【用途】
・ワークの位置決めに使用可能。
【荷重について】
・最小（初期荷重）はプランジャーのボールまたはピンが沈み始めるときの荷重、最大荷重はプランジャーのボールまたはピンが沈み切った状態の荷重です。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

プラスチックボールプランジャ

プラスチックボールプランジャ

    ボールプランジャ PPSS

    ボールプランジャ PPSS

      ボールプランジャ　荷重可変タイプ

      ボールプランジャ　荷重可変タイプ

        ボールプランジャ　ステンレスロングタイプ

        ボールプランジャ　ステンレスロングタイプ

          ステンレスケース プランジャー SBP・SBPJ

          ステンレスケース プランジャー SBP・SBPJ

            ボールプランジャー BP

            ボールプランジャー BP

              六角穴 ボール プランジャー（ロングロック付） （LBSU-A・LBSUH-A）

              六角穴 ボール プランジャー（ロングロック付） （LBSU-A・LBSUH-A）

                ステンレスケース プランジャー（Oリング付） SBPR

                ステンレスケース プランジャー（Oリング付） SBPR

                  プレスフィットプランジャ　ローラタイプ

                  プレスフィットプランジャ　ローラタイプ

                    ボール プランジャー（BSU・BSUH）

                    ボール プランジャー（BSU・BSUH）

                      PPRL-NI/PPRL-KU プレスフィットピンプランジャ

                      PPRL-NI/PPRL-KU プレスフィットピンプランジャ

                        六角穴 ボール プランジャー（ロングロック付） （LBST-A・LBSTH-A）

                        六角穴 ボール プランジャー（ロングロック付） （LBST-A・LBSTH-A）

                          ステンレスケース プランジャー（シリンダータイプ）（SBPC）

                          ステンレスケース プランジャー（シリンダータイプ）（SBPC）
                            メーカー ナベヤ 鍋屋バイテック ミスミ ミスミ イマオコーポレーション 小西製作所 イマオコーポレーション イマオコーポレーション ミスミ イマオコーポレーション 鍋屋バイテック イマオコーポレーション イマオコーポレーション
                            通常価格 298円～ 400円～ 850円～ 470円～ 290円～ 1,045円～ 882円～ 387円～ 820円～ 663円～ 688円～ 417円～ 288円～
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 3日目   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能
                            取付方法 スクリュー（マイナス溝） 圧入 スクリュー（六角） スクリュー（六角） 圧入 スクリュー（六角） スクリュー（六角） 圧入 プレスフィット スクリュー（マイナス溝） 圧入 スクリュー（六角） 圧入
                            本体材質 デルリン ステンレス SUS303 SUS304相当 SUS303 ステンレスSUS304 SUS303 SUS303 ポリアセタール SUS303 SUS305相当 SUM22L SUS303
                            ゆるみ止め なし なし なし なし なし アロック あり なし なし なし なし あり なし
                            本体表面処理 なし なし なし なし なし なし なし なし なし なし なし 四三酸化鉄皮膜 なし
                            先端表面処理 なし なし なし なし なし なし なし なし なし なし なし なし なし

                            プラスチックボールプランジャのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q サイズは？
                            A
                            M6、M8、M10があります。
