レベリングエレメント BNRSV （ステンレススチール製）
- 数量スライド割引
- 通常価格(税別)
- 7,697円 ～ 36,135円
- 税込価格
- 8,467円 ～ 39,749円
【特長】・ボルトはフレキシブル接続になっていますので、床面の傾斜を吸収すること...
-
- 種類：
- 防振マウント・空気ばね
-
- 材質：
- ステンレススチール
-
- 接続形状：
- 片端おねじ
-
- 特性：
- 耐油性/耐薬品性/耐熱性/防振性
-
- 本体表面処理：
- なし
-
- 底面ゴム材質：
- NBR
(i)ご注意
- 商品画像は代表画像です。ボルトは別途選定をお願いします。
型番
未確定12件の候補があります。
Loading...
商品情報
レベリングエレメント BNRSV（ステンレススチール製）の仕様

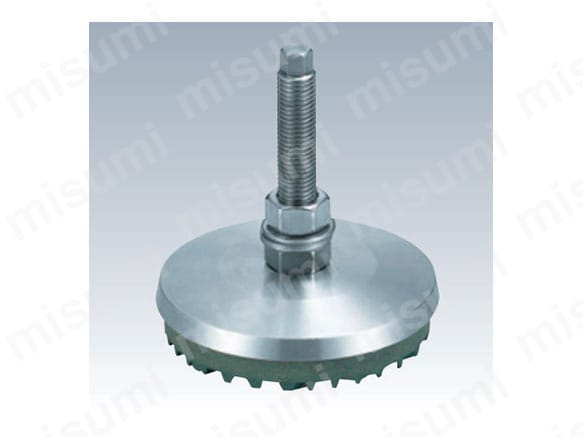

レベリングエレメント BNRSV（ステンレススチール製）の外観
- BNRSV P4：防振プレートB4を使用
- BNRSV P30W：防振プレートB30Wを使用
- BNRSV PBR7：滑り止めプレートBR7を使用
- ※ BNRSV PBR7は防振機能がございません。
レベリングエレメント BNRSV（ステンレススチール製）の寸法図
（単位：mm）
| 型番 | A | B | C（並目） | 許容荷重 kN | 質量 kg |
|---|---|---|---|---|---|
| BNRSV050P4 | 54 | 25 | M10×1.5 | 1.0 | 0.4 |
| BNRSV070P4 | 76 | 28 | M12×1.75 | 4.0 | 0.6 |
| BNRSV110P4 | 116 | 29 | M16×2.0 | 8.0 | 1.2 |
| BNRSV150P4 | 156 | 31 | M20×2.5 | 15.0 | 2.6 |
| BNRSV050P30W | 54 | 28 | M10×1.5 | 0.5 | 0.4 |
| BNRSV070P30W | 76 | 31 | M12×1.75 | 1.5 | 0.6 |
| BNRSV110P30W | 116 | 32 | M16×2.0 | 4.0 | 1.2 |
| BNRSV150P30W | 156 | 34 | M20×2.5 | 8.0 | 2.6 |
| BNRSV050PBR7 | 54 | 17 | M10×1.5 | 2.0 | 0.4 |
| BNRSV070PBR7 | 76 | 20 | M12×1.75 | 6.0 | 0.6 |
| BNRSV110PBR7 | 116 | 21 | M16×2.0 | 12.0 | 1.2 |
| BNRSV150PBR7 | 156 | 23 | M20×2.5 | 25.0 | 2.6 |
- ※ ボルトは付属していない為、フレキシブル接続用レベリングねじ（BNRBSF）よりお選びください。
プレート別特性データ

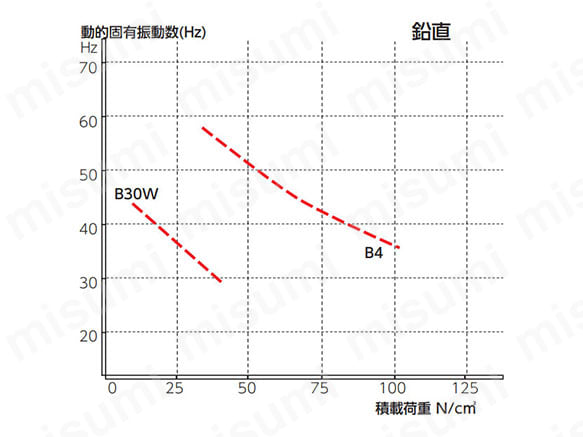

プレート別特性データ（鉛直）

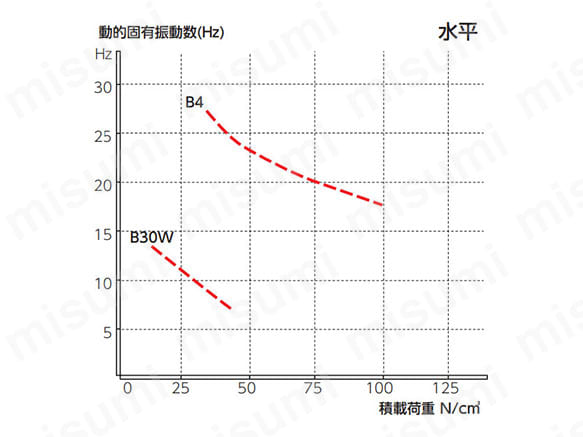

プレート別特性データ（水平）
型番リスト
- 表示件数:
| 型番 |
最大許容荷重(範囲)(N) |
接続ねじ M |
高さH・厚さT(mm) |
最大許容荷重(kN) |
幅(mm) |
使用防振プレート | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
701～2500
|
M10
|
25
|
1
|
54
|
B4
| 1個 | 8,297円(
9,127円
) | 3日目 | |
301～700
|
M10
|
28
|
0.5
|
54
|
B30W
| 1個 | 8,297円(
9,127円
) | 3日目 | |
701～2500
|
M10
|
17
|
2
|
54
|
BR7
| 1個 | 7,697円(
8,467円
) | 3日目 | |
2501～5500
|
M12
|
28
|
4
|
76
|
B4
| 1個 | 10,226円(
11,249円
) | 3日目 | |
701～2500
|
M12
|
31
|
1.5
|
76
|
B30W
| 1個 | 10,226円(
11,249円
) | 3日目 | |
5501～12500
|
M12
|
20
|
6
|
76
|
BR7
| 1個 | 9,997円(
10,997円
) | 3日目 | |
5501～12500
|
M16
|
29
|
8
|
116
|
B4
| 1個 | 19,188円(
21,107円
) | 3日目 | |
2501～5500
|
M16
|
32
|
4
|
116
|
B30W
| 1個 | 19,188円(
21,107円
) | 3日目 | |
12501～60000
|
M16
|
21
|
12
|
116
|
BR7
| 1個 | 18,676円(
20,544円
) | 3日目 | |
12501～60000
|
M20
|
31
|
15
|
156
|
B4
| 1個 | 36,135円(
39,749円
) | 3日目 | |
5501～12500
|
M20
|
34
|
8
|
156
|
B30W
| 1個 | 36,135円(
39,749円
) | 3日目 | |
12501～60000
|
M20
|
23
|
25
|
156
|
BR7
| 1個 | 33,041円(
36,345円
) | 3日目 |
Loading...
詳細情報
基本情報
【特長】
・ボルトはフレキシブル接続になっていますので、床面の傾斜を吸収することができます
・レベル調整機構と防振機能、滑り止め機能を備えたレベリングエレメントです
・対象とする振動周波数、機械の種類、重量に合わせて3種類のエレメントがあります
・対応周波数の低い順からP30W、P4になっています
・PBR7は滑り止め機能としてご利用ください
・ケース材質：ステンレススチール/防振プレート材質：NBR
【用途】
・食品、飲料用の生産・パッケージングなどの産業機械、化学・製薬産業機械に適しています
(i)ご注意
- 商品画像は代表画像です。ボルトは別途選定をお願いします。
