片山チエン

片山チエン

標準スプロケット NK100-2B形 軸穴加工済（新JISキー）

標準スプロケット NK100-2B形 軸穴加工済（新JISキー）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
11,265円 ～ 193,027円
税込価格
12,392円 ～ 212,330円

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品...

詳細情報を確認する

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

型番

未確定1,705件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

標準スプロケット NK100-2B形 軸穴加工済（新JISキー） 外形図1

2列B形 削出仕様

標準スプロケット NK100-2B形 軸穴加工済（新JISキー） 外形図2

2列B形 溶接仕様

製品仕様

  • チェーン：No.100-2
  • チェーンピッチ（P）：31.75mm
  • ローラリンク内幅（W）：19.05mm
  • ローラ外径（Dr）：19.05mm
  • 歯幅（T）：17.0mm／（M）：52.8mm
※KANAマシンキーを併せてご利用ください。

規格表

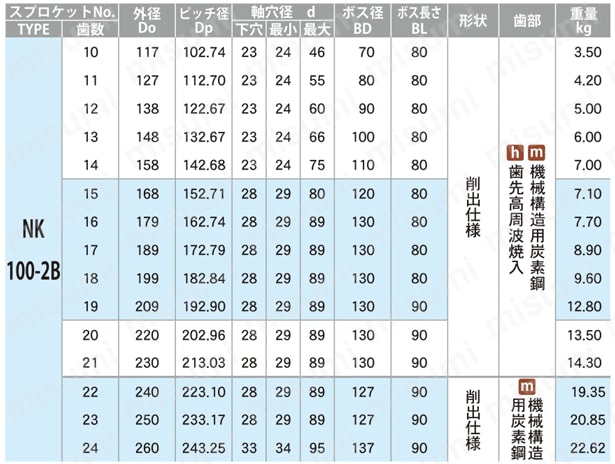

標準スプロケット NK100-2B形 軸穴加工済（新JISキー） 規格表1
標準スプロケット NK100-2B形 軸穴加工済（新JISキー） 規格表2

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 29
  8. 次へ
型番
歯数(T)
軸穴径 ｄ(mm)
キー溝巾 b(mm)
キー溝深さ t2(mm)
止めネジサイズ　M
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
24
8
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
25
8
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
26
8
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
27
8
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
28
8
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
29
8
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
30
8
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
31
10
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
32
10
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
33
10
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
34
10
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
35
10
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
36
10
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
37
10
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
38
10
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
39
12
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
40
12
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
41
12
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
42
12
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
43
12
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
44
12
3.3
M8

1個

11,265円( 12,392円 )

6日目

10
45
14
3.8
M10

1個

11,265円( 12,392円 )

6日目

10
46
14
3.8
M10

1個

11,265円( 12,392円 )

6日目

11
24
8
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
25
8
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
26
8
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
27
8
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
28
8
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
29
8
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
30
8
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
31
10
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
32
10
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
33
10
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
34
10
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
35
10
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
36
10
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
37
10
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
38
10
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
39
12
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
40
12
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
41
12
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
42
12
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
43
12
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
44
12
3.3
M8

1個

12,553円( 13,808円 )

6日目

11
45
14
3.8
M10

1個

12,553円( 13,808円 )

6日目

11
46
14
3.8
M10

1個

12,553円( 13,808円 )

6日目

11
47
14
3.8
M10

1個

12,553円( 13,808円 )

6日目

11
48
14
3.8
M10

1個

12,553円( 13,808円 )

6日目

11
49
14
3.8
M10

1個

12,553円( 13,808円 )

6日目

11
50
14
3.8
M10

1個

12,553円( 13,808円 )

6日目

11
51
16
4.3
M12

1個

12,553円( 13,808円 )

6日目

11
52
16
4.3
M12

1個

12,553円( 13,808円 )

6日目

11
53
16
4.3
M12

1個

12,553円( 13,808円 )

6日目

11
54
16
4.3
M12

1個

12,553円( 13,808円 )

6日目

11
55
16
4.3
M12

1個

12,553円( 13,808円 )

6日目

12
24
8
3.3
M8

1個

12,572円( 13,829円 )

6日目

12
25
8
3.3
M8

1個

12,572円( 13,829円 )

6日目

12
26
8
3.3
M8

1個

12,572円( 13,829円 )

6日目

12
27
8
3.3
M8

1個

12,572円( 13,829円 )

6日目

12
28
8
3.3
M8

1個

12,572円( 13,829円 )

6日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 29
  8. 次へ

Loading...

詳細情報

基本情報

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

カタログ

ダウンロード (PDF)
カタログ（見開き版）

閉じる

あと5項目で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
