ダイワアドテック（旧大和螺子）

ダイワアドテック（旧大和螺子）

アジャスタ コーナー用 D-DII

アジャスタ コーナー用 D-DII

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
776円 ～ 1,189円
税込価格
854円 ～ 1,308円

コーナーにすっきりと収納可能な省スペースタイプのアジャスター ※VONAでの型...

詳細情報を確認する

型番

未確定2件の候補があります。

Loading...

商品情報

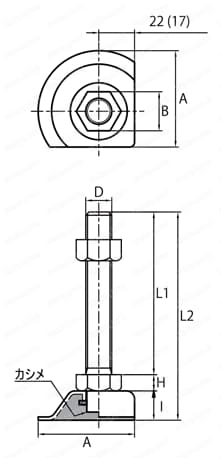

外形図

アジャスタ コーナー用 D-DII 外形図

（　）内寸法はM12用です。

製品仕様

ユニクロメッキ仕上品

  • 耐荷重：500kgf
  • 材質
    ボルト・ナット：SS400相当
    受皿：SS圧延鋼板（2t）
  • 表面処理：ユニクロメッキ（電気圧延）

規格表

型番寸法質量
（g）
ユニクロメッキ仕上品DL1L2HIAB
D-DII12×120M12×1.751201428144519160

商品特長詳細

  • パイプは外径27.5・肉厚1.7のもののご利用を想定しています。
  • パイプ用ナットをつけて、パイプを立ててください。（ナットは別売りです）
  • スラストベアリングご使用の場合は、L2の長さにM12は8.5ミリ足してください。

型番リスト

表示件数:
  1. 1
型番
特性・用途
ねじの呼び M
ネジ材質
受皿
幅 A(mm)
本体高さ I(mm)
ねじの長さ L1(mm)
本体材質(詳細)
表面処理
ねじ部材質(詳細)
ネジ表面処理
調整用六角穴「なめたらあかん」
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
耐食性・耐薬品
12
[ステンレス] ステンレス
[ステンレス] ステンレス
45
14
75
SUS304
[その他] パシベート
SUS304相当
[その他] パシベート
無

1個

1,189円( 1,308円 )

在庫品1日目

当日出荷可能

  • 注文停止中

D-D2 12X120SUS

耐食性・耐薬品
12
[ステンレス] ステンレス
[ステンレス] ステンレス
45
14
120
SUS304
[その他] パシベート
SUS304相当
[その他] パシベート
無

1個

776円( 854円 )

-

  1. 1

Loading...

詳細情報

基本情報

コーナーにすっきりと収納可能な省スペースタイプのアジャスター ※VONAでの型番は「D-DII」⇒「D-D2」となりますのでご了承ください。
【特長】
・コーナー専用の調整ボルトです。
・D-DIと併用してご使用ください。
・6角ナット等のアクセサリーをご利用ください。
・壁面と接触する部分に折れこみを入れてあります。
・その為、耐荷重性は他社の受皿をカットした製品に比べて、飛躍的に強い構造になっています。（大和螺子実験結果、約4倍の強さです。）
・ボルトの入る穴が、壁面との関係で普通の受皿に比べて特殊加工になっています。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

アジャスタ コーナー用 D-DII

アジャスタ コーナー用 D-DII

    アジャスタ　壁面用　D-DI

    アジャスタ　壁面用　D-DI

      アジャスタ 傾斜地用 アンカー固定用 D-U-EII

      アジャスタ 傾斜地用 アンカー固定用 D-U-EII

        アジャスタ 標準受皿タイプ D-A／D-B

        アジャスタ 標準受皿タイプ D-A／D-B

          アジャスタ 重量用 ラバー付 D-C-R

          アジャスタ 重量用 ラバー付 D-C-R

            アジャスタ 標準受皿 省スペースタイプ D-B50/D-A60/D-A65

            アジャスタ 標準受皿 省スペースタイプ D-B50/D-A60/D-A65

              アジャスタ 標準受皿 プラスチック付 D-AII／D-BII

              アジャスタ 標準受皿 プラスチック付 D-AII／D-BII

                アジャスタ 重量用 ラバー付（ベアリング装着） D-H-R

                アジャスタ 重量用 ラバー付（ベアリング装着） D-H-R

                  アジャスタ アンカー固定用（台座大型タイプ） D-E-W

                  アジャスタ アンカー固定用（台座大型タイプ） D-E-W

                    アジャスタ アンカー固定用 受皿強化リブ付 D-EV

                    アジャスタ アンカー固定用 受皿強化リブ付 D-EV

                      アジャスタ ネジ部揺れ止め アンカー固定用 D-J-EII

                      アジャスタ ネジ部揺れ止め アンカー固定用 D-J-EII

                        アジャスタ 重量用ラバー付（スラストベアリング装着） WD-C-R

                        アジャスタ 重量用ラバー付（スラストベアリング装着） WD-C-R

                          【エコノミーシリーズ】 RoHS対応 アジャスタパッド ナイロン固定タイプ

                          【エコノミーシリーズ】 RoHS対応 アジャスタパッド ナイロン固定タイプ
                            メーカー ダイワアドテック（旧大和螺子） ダイワアドテック（旧大和螺子） ダイワアドテック（旧大和螺子） ダイワアドテック（旧大和螺子） ダイワアドテック（旧大和螺子） ダイワアドテック（旧大和螺子） ダイワアドテック（旧大和螺子） ダイワアドテック（旧大和螺子） ダイワアドテック（旧大和螺子） ダイワアドテック（旧大和螺子） ダイワアドテック（旧大和螺子） ダイワアドテック（旧大和螺子） ミスミ
                            通常価格 776円～ 399円～ 2,917円 413円～ 1,066円～ 348円～ 694円～ 6,475円～ 1,723円～ 638円～ 1,056円～ 1,089円 530円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 9日目   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能
                            種類 各種アジャスタ 各種アジャスタ 各種アジャスタ 各種アジャスタ 各種アジャスタ 各種アジャスタ 各種アジャスタ 各種アジャスタ 各種アジャスタ 各種アジャスタ 各種アジャスタ 各種アジャスタ -
                            特長 標準 標準 固定タイプ 標準 - 標準 - - 固定タイプ 固定タイプ 固定タイプ 底面ゴム付 -
                            耐荷重(kN) 4.9 4.9 4.9 4.9 9.8 4.9 3.92 9.8 9.8 4.9 4.9 9.8 -
                            首振り機構 なし なし あり なし なし なし なし なし なし なし なし なし なし
                            高さ調節ハンドル なし なし なし なし なし なし なし なし なし なし なし なし -
