ユニホールド ネジタイプ
- 通常価格(税別)
- 5,997円 ～ 7,697円
- 税込価格
- 6,597円 ～ 8,467円
【特長】・分岐配管に最適 配管の分岐が容易に出来ます。・配管口が自在 配管口各...
型番
未確定4件の候補があります。
Loading...
商品情報
外形図
ユニホールドネジタイプ
ユニホールドネジタイプ（2ポートタイプ）
製品仕様
製品仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～60℃ |
| 最高使用圧力 | 1MPa |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
| 部品名 | 材質 |
|---|---|
| 本体 固定部 ブロック | C3604（黄銅） C3604（黄銅） |
| Oリング | NBR（ニトリルゴム） |
規格表

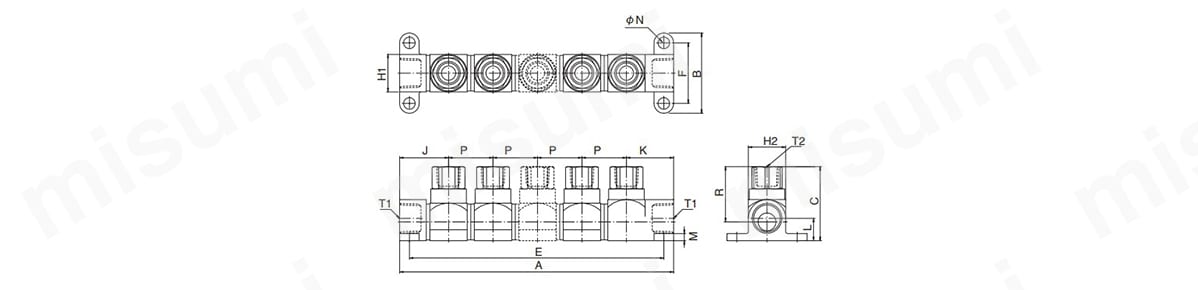

ユニホールドネジタイプ
| 型式 | A | B | C | E | F | 二面幅 H1 | 二面幅 H2 | J | K | L | M | φN | P | R | ねじサイズ T1 | ねじサイズ T2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UF03-02-5P | 25×P+29 | 45.0 | 41.5 | 25×P+18 | 34.0 | 21.0 | 17.0 | 27.5 | 26.5 | 12.5 | 4.0 | 6.5 | 25.0 | 31.0 | Rc3/8 | Rc1/4 |
| UF03-03-5P | 25×P+29 | 45.0 | 43.0 | 25×P+18 | 34.0 | 21.0 | 21.0 | 27.5 | 26.5 | 12.5 | 4.0 | 6.5 | 25.0 | 32.5 | Rc3/8 | Rc3/8 |
※ A 寸法及び E 寸法の P はポート取り出しブロック数を示します。

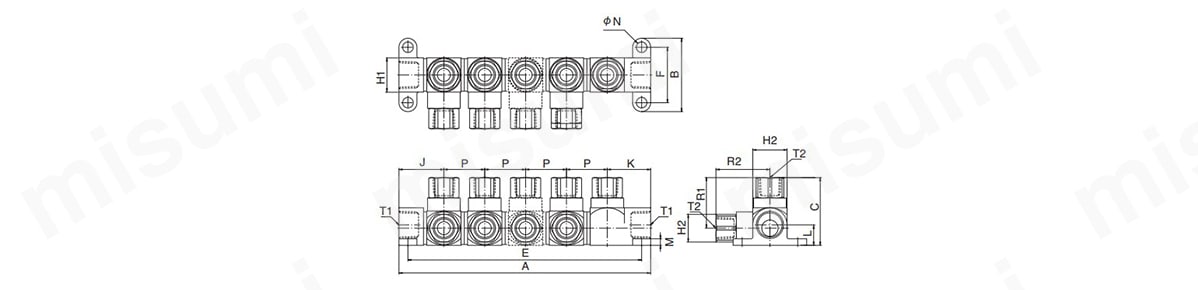

ユニホールドネジタイプ（2 ポートタイプ）
| 型式 | A | B | C | E | F | 二面幅 H1 | 二面幅 H2 | J | K | L | M | φN | P | R1 | R2 | ねじサイズ T1 | ねじサイズ T2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UF03-202-5P | 25×P+29 | 45.0 | 41.5 | 25×P+18 | 34.0 | 21.0 | 17.0 | 27.5 | 26.5 | 12.5 | 4.0 | 6.5 | 25.0 | 31.0 | 33.0 | Rc3/8 | Rc1/4 |
| UF03-203-5P | 25×P+29 | 45.0 | 43.0 | 25×P+18 | 34.0 | 21.0 | 21.0 | 27.5 | 26.5 | 12.5 | 4.0 | 6.5 | 25.0 | 32.5 | 34.5 | Rc3/8 | Rc3/8 |
※ A 寸法及び E 寸法の P はポート取り出しブロック数を示します。
型番リスト
- 表示件数:
| 型番 |
ねじサイズ T2/T |
取付ポート数 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
1/4B
|
1
| 1個 | 5,997円(
6,597円
) | 3日目 | |
3/8B
|
1
| 1個 | 6,101円(
6,711円
) | 3日目 | |
1/4B
|
2
| 1個 | 7,397円(
8,137円
) | 3日目 | |
3/8B
|
2
| 1個 | 7,697円(
8,467円
) | 3日目 |
Loading...
詳細情報
基本情報
【特長】
・分岐配管に最適 配管の分岐が容易に出来ます。
・配管口が自在 配管口各々が回転（45°）出来ます。
・簡単に接続部が増減可能 各々のパーツが簡単に脱着可能で、現場にて簡単に増減出来ます。
・回路の分離が可能 別売の回路ストップバルブにて左右の配管の分離可能。
・取り出し口ワンタッチ（タッチコネクター）タイプ 取り出し口信頼のタッチネクターフジ継手搭載。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
