千代田通商

千代田通商

ユニホールド タッチコネクタータイプ

ユニホールド タッチコネクタータイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
6,697円 ～ 9,597円
税込価格
7,367円 ～ 10,557円

エア配管の分岐に使用出来る継手。【特長】・配管の分岐が容易に行える。・それぞれ...

詳細情報を確認する

型番

未確定6件の候補があります。

Loading...

商品情報

外形図

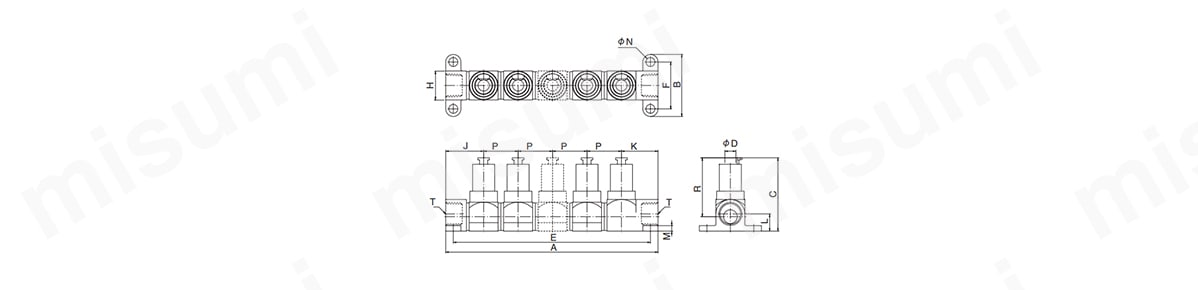

ユニホールド タッチコネクタータイプ

外形図

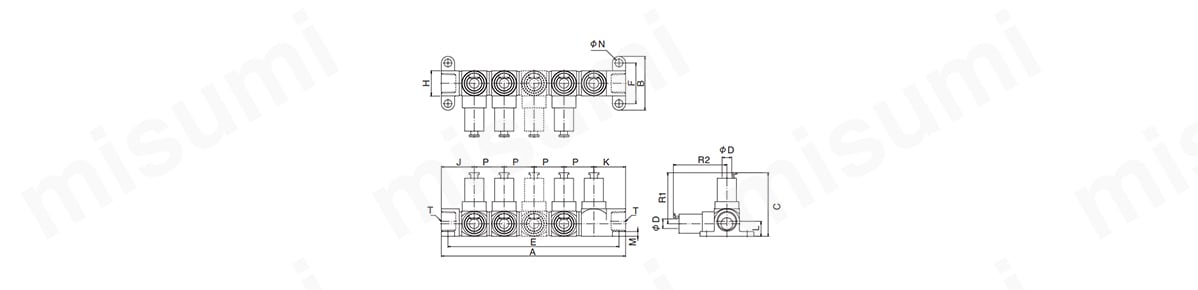

ユニホールド タッチコネクタータイプ（2ポートタイプ）

外形図

製品仕様

製品仕様

使用流体圧縮空気
使用温度範囲-5～60℃
最高使用圧力1MPa
適用チューブTE、TP、MTP（ウレタンチューブ）、TN（ナイロンチューブ）
  • ※ 上記の圧力数値は常温時（20℃）に測定したものです。
  • ※ 凍結無き事。

材質

部品名材質
本体
固定部
ブロック		C3604（黄銅）
C3604（黄銅）
ストッパーポリアセタール
ロックリングC3604（黄銅）
リリースレバー亜鉛合金（黄銅メッキ）
ストップリングSUS（ステンレス）
OリングNBR（ニトリルゴム）

規格表

ユニホールドタッチコネクタータイプ

型式ABC適用チューブ外径
φD		EFHJKLMφNPRねじサイズ
T
UF03-T8-5P25×P+2945.053.5825×P+1834.021.027.526.512.54.06.525.043.0Rc3/8
UF03-T10-5P25×P+2945.058.01025×P+1834.021.027.526.512.54.06.525.047.5Rc3/8
UF03-T12-5P25×P+2945.064.51225×P+1834.021.027.526.512.54.06.525.054.0Rc3/8

※ A 寸法及び E 寸法の P はポート取り出しブロック数を示します。

ユニホールドタッチコネクタータイプ（2 ポートタイプ）

型式ABC適用チューブ外径
φD		EFHJKLMφNPR1R2ねじサイズ
T
UF03-2T8-5P25×P+2945.053.5825×P+1834.021.027.526.512.54.06.525.043.045.0Rc3/8
UF03-2T10-5P25×P+2945.058.01025×P+1834.021.027.526.512.54.06.525.047.549.5Rc3/8
UF03-2T12-5P25×P+2945.064.51225×P+1834.021.027.526.512.54.06.525.054.056.0Rc3/8

※ A 寸法及び E 寸法の P はポート取り出しブロック数を示します。

型番リスト

表示件数:
  1. 1
型番
分岐口数
適用チューブ外径(φ)
取付ポート数
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
8
2

1個

8,497円( 9,347円 )

6日目

10
10
2

1個

8,797円( 9,677円 )

3日目

10
12
2

1個

9,597円( 10,557円 )

3日目

6
8
1

1個

6,697円( 7,367円 )

3日目

6
10
1

1個

6,797円( 7,477円 )

3日目

6
12
1

1個

7,106円( 7,817円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

エア配管の分岐に使用出来る継手。
【特長】
・配管の分岐が容易に行える。
・それぞれの配管口が45°まで回転可能。
・各々のパーツが簡単に脱着可能で、現場にて簡単に増減出来る。
・別売りの回路ストップバルブにて左右の配管の分離が可能。
・取り出し口にはワンタッチ継手のタッチコネクターを搭載。
【用途】
・分岐配管に最適。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
