ステンレス鋼製ねじ込み管継手ストリートエルボ

ステンレス鋼製ねじ込み管継手ストリートエルボ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 一部当日出荷可能
通常価格(税別)
827円 ~ 8,610円  特別価格
税込価格
910円 ~ 9,471円  特別価格

より耐食性に優れた低圧のステンレスの配管に対応することを目的に開発されたねじ込...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

型番

未確定16件の候補があります。

  • CADデータ未対応

Loading...

商品情報

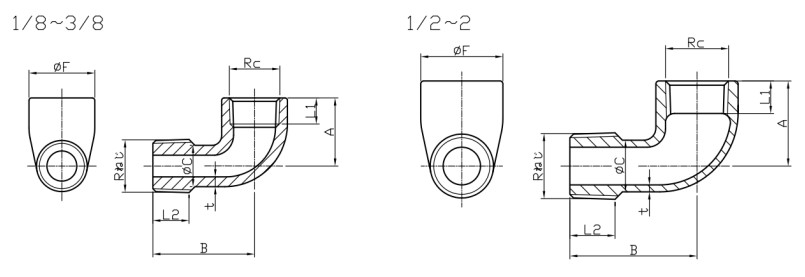

外形図

ステンレス鋼製ねじ込み管継手ストリートエルボ 外形図

製品仕様

ステンレス鋼製ねじ込み管継手ストリートエルボ

用途

パルプ、石油化学、化学産業機械、公害防止機器、電力、繊維、食品、薬品、造船、車両、住宅、水処理、上下水道、半導体等の配管

製品仕様

製品の圧力・温度基準は右表によります。(JIS B 2308)
備考
1. 使用する流体の温度または圧力が、右表の中間にある場合は、比例補完法によることができます。
2. 右表に示された温度は、内部流体の温度です。
3. 配管時に加えられた荷重・応力およびモーメントは、考慮されていません。
温度(℃)無衝撃最高許容圧力(MPa)
-20~+402.00
1001.65
1501.50
2001.40
2201.35
※ユニオンならびにユニオンエルボの最高許容圧力は1MPaです。

■製品の形状および寸法は、下記の規格で製造しております。

種類適用規格
形状・寸法JIS B 2308準拠及び社内基準による
ねじJIS B 0203

■製品に使用する材料は、下記のJIS規格に基づいております。

ステンレス鋼鋳鋼品(JIS G 5121)

JIS記号化学成分(%)
CSiMuPSNiCrMo
SCS 130.08以下2.00以下2.00以下0.040以下0.040以下8.00~11.0018.00~21.00-

規格表

単位:mm
呼びABFCtL1
(min)
L2
(min)
(A)Rc,R
61/8172615.59.51.57.48
81/4193019.512.5211.111.5
103/8233523.514.5211.412
151/2274027.518.5212.515.5
203/4324733.724.72.313.517
251385441.730.72.315.519.8
321 1/4466250.739.72.817.522
401 1/2486856.744.72.818.522
502577969.756.73.32126.3

使用例

(参考値)
ステンレス鋼製ねじ込み管継手ストリートエルボ 締め付けトルク


1 基準径の位置までの締め込み山数。
2 基準径の位置までの締め込み山数。
3 呼び3B以下はパイプレンチ、呼び4Bは鎖パイプレンチの呼び寸法を示す。

注意・禁止事項

※液状シール剤は、ステンレス用を必ず使用して下さい。
※無理にねじ込むと接合部にかじりや焼付きが発生し、漏れの原因になります。
※いったんねじ込んだねじを、ゆるめる方向で配管角度を調整することは漏れの原因になるので、避けてください。
 やむを得ずねじ戻しをするときは、45゚以内としてください。
 また、液状シール剤が硬化した後のねじ戻しは絶対に行わないでください。
※再施工の際は、シール剤を除去し新たにシール剤を塗布し直してご使用下さい。
※配管が完了しましたら必ず漏れ検査を行い、漏れのないことを確認してください。

型番リスト

型番
ねじの呼び1
ねじの呼び2(異径または異種ねじの場合)
バンド(端部肉厚形状)
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1/8B(6A)
1/8B(6A)
あり
10

1個

1,528( 1,681円 )

在庫品1日目

当日出荷可能

1/8B(6A)
1/8B(6A)
なし
10

1個

1,088( 1,197円 )

在庫品1日目

当日出荷可能

1/4B(8A)
1/4B(8A)
あり
10

1個

827( 910円 )

在庫品1日目

当日出荷可能

1/4B(8A)
1/4B(8A)
なし
10

1個

1,121( 1,233円 )

在庫品1日目

当日出荷可能

3/8B(10A)
3/8B(10A)
あり
10

1個

1,372( 1,509円 )

在庫品1日目

当日出荷可能

3/8B(10A)
3/8B(10A)
なし
10

1個

1,040( 1,144円 )

在庫品1日目

当日出荷可能

1/2B(15A)
1/2B(15A)
あり
10

1個

1,123( 1,235円 )

在庫品1日目

当日出荷可能

1/2B(15A)
1/2B(15A)
なし
10

1個

1,464( 1,610円 )

在庫品1日目

当日出荷可能

3/4B(20A)
3/4B(20A)
あり
10

1個

2,556円

1,533

( 1,686円 )

在庫品1日目

当日出荷可能

3/4B(20A)
3/4B(20A)
なし
10

1個

2,052( 2,257円 )

在庫品1日目

当日出荷可能

1B(25A)
1B(25A)
あり
10

1個

3,170( 3,487円 )

19日目

1B(25A)
1B(25A)
なし
10

1個

2,673( 2,940円 )

在庫品1日目

当日出荷可能

1 1/2B(40A)
1 1/2B(40A)
あり
10

1個

5,652円

3,391

( 3,730円 )

在庫品1日目

当日出荷可能

1 1/2B(40A)
1 1/2B(40A)
なし
10

1個

4,009円

1,603

( 1,763円 )

在庫品1日目

当日出荷可能

2B(50A)
2B(50A)
あり
10

1個

8,610円

6,027

( 6,630円 )

在庫品1日目

当日出荷可能

2B(50A)
2B(50A)
なし
10

1個

5,262円

2,894

( 3,183円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

より耐食性に優れた低圧のステンレスの配管に対応することを目的に開発されたねじ込み継手。
【特長】
・ロストワックス製法で製造しており、鋳物の精度が非常に高い。
・国内トップクラスの品質と実績の吉年製のステンレス鋼製ねじ込み管継手ストリートエルボ。
・使用流体:水、空気、蒸気、薬品、油。
【用途】
・片側がメスねじ、片側オスねじになっているため、メスねじをオスねじに変換時に最適。
・配管を90°に曲げるのに最適。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ステンレス鋼製ねじ込み管継手ストリートエルボ

ステンレス鋼製ねじ込み管継手ストリートエルボ

    ステンレス鋼製ストリートエルボ継手ねじ込み

    ステンレス鋼製ストリートエルボ継手ねじ込み

      ステンレス製ねじ込み管継手 ストリートエルボ

      ステンレス製ねじ込み管継手 ストリートエルボ

        ステンレス鋼製ねじ込み継手 ストリートエルボ SL

        ステンレス鋼製ねじ込み継手 ストリートエルボ SL

          ステンレス鋼製 ねじ込み式管継手 ストリートエルボ<SE>

          ステンレス鋼製 ねじ込み式管継手 ストリートエルボ<SE>

            ステンレス鋼製ねじ込み管継手ブッシング

            ステンレス鋼製ねじ込み管継手ブッシング

              ステンレス製ねじ込み管継手 ストリートエルボ SLタイプ

              ステンレス製ねじ込み管継手 ストリートエルボ SLタイプ

                ステンレス鋼製ねじ込み管継手径違いエルボ

                ステンレス鋼製ねじ込み管継手径違いエルボ

                  ステンレス鋼製ねじ込み管継手径違いソケット

                  ステンレス鋼製ねじ込み管継手径違いソケット

                    ステンレス鋼製ねじ込み管継手径違いニップル

                    ステンレス鋼製ねじ込み管継手径違いニップル

                      鋼管用継手 ねじ込み式管継手 ストリートエルボ

                      鋼管用継手 ねじ込み式管継手 ストリートエルボ

                        金属管継手 ストリートエルボ 黄銅製

                        金属管継手 ストリートエルボ 黄銅製

                          ステンレス鋼製ねじ込み管継手径違いチーズ

                          ステンレス鋼製ねじ込み管継手径違いチーズ

                            メーカー 吉年 キッツ ナゴヤ オーエヌ工業 MIEテクノ 吉年 イノック 吉年 吉年 吉年 リケン オンダ製作所 吉年
                            通常価格 827円 1,197円 1,208円 1,710円 1,049円 525円 1,057円 1,162円 895円 859円 294円 1,056円 1,388円
                            通常出荷日 在庫品1日目~   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能
                            種類 継手 継手 継手 継手 継手 継手 継手 継手 継手 継手 継手 継手 継手
                            接続種類 ねじ⇔ねじ同径・異種 ねじ⇔ねじ同径・異種 ねじ⇔ねじ同径・異種 ねじ⇔ねじ同径・異種 ねじ⇔ねじ同径・異種 ねじ⇔ねじ異径 ねじ⇔ねじ同径・異種 ねじ⇔ねじ異径 ねじ⇔ねじ異径 ねじ⇔ねじ異径 ねじ⇔ねじ同径・異種 ねじ⇔ねじ同径・異種 ねじ⇔ねじ異径
                            接続形状 ストリートエルボ ストリートエルボ ストリートエルボ ストリートエルボ ストリートエルボ ブッシング ストリートエルボ エルボ ソケット 径違いニップル ストリートエルボ ストリートエルボ チーズ
                            ねじの種類1 Rc Rc R Rc Rc R R Rc Rc R Rc R Rc
                            ねじの種類2(異径または異種ねじの場合) R R Rc R R Rc Rc Rc Rc R R Rc Rc

                            ステンレス鋼製ねじ込み管継手ストリートエルボのレビュー

                            評価 4.3 平均満足度:4.3 3件のレビュー
                            1. 星4
                              0%
                            2. 星2
                              0%
                            3. 星1
                              0%
                            機会の一部に使用
                            評価 5.0満足度:5.02021/11/30
                            機会の一部に使用しています。
                            すごく使用しやすいです。また購入してみたいです。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            配管継手
                            評価 3.0満足度:3.02021/03/08
                            ステンレス製で問題無く使用できています。
                            少し値段は高いかなとは思いますが当日出荷ができ、
                            緊急時ものすごく助かります。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            生産設備付帯配管に対する継手として使用
                            評価 5.0満足度:5.02020/04/08
                            生産設備品付帯の冷却水循環用配管上にて、同径・異種ネジ部接続用途で利用しています。以前から幅広く使用している継手であり、把持力やシール性といった基本性能や防錆効果含めた耐久性が良好であることを既知しているため、リプレースや類似設備の新増設時には同商品で対応しています。大量に一括購入する際は、ボリュームディスカウントの大きい出入り業者を利用しますが、急な入用または少数購入時にはミスミの利便性が高いため、利用しています。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            よくあるご質問(FAQ)

                            Q リブはついていますか?
                            A
                            50A以下のサイズはリブ付とリブなしがあります。65A以上はリブ付になります。
                            Q RoHS指令には対応していますか?
                            A
                            はい、対応しています。
