ＮＳＫマイクロプレシジョン（ＩＳＣ）

スラスト玉軸受・溝付きスラスト玉軸受

Name: スラスト玉軸受・溝付きスラスト玉軸受
Brand: ＮＳＫマイクロプレシジョン（ＩＳＣ）
SKU: 221000531138
Rating: 4.5 (6 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

SALE 2025/03/31まで
数量スライド割引
一部当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（6件）

通常価格(税別): 468円～ 1,019円特別価格

税込価格: 515円～ 1,121円特別価格

軸受に対して縦方向の荷重（アキシアル荷重）に強いタイプの玉軸受。【特長】・一方...

詳細情報を確認する

軌道輪形状：

スラスト玉
シールド素材・形状：

開放型
内外輪材質：

スチール
外輪タイプ：

フラット
精度(JIS)：

等級0
荷重方向：

スラスト
転動体材質：

スチール
軌道輪列数：

単列
サイズ規格：

メートル系

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

未確定25件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

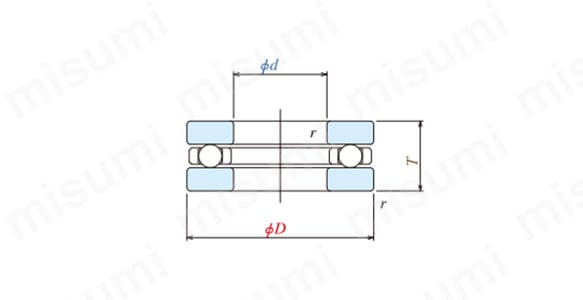

スラスト玉軸受 F形

スラスト玉軸受内径2～10mm

みぞなしスラストベアリング

溝付きスラスト玉軸受 F - M形

溝付きスラスト玉軸受内径3.2～10.2mm

みぞつきスラストベアリング

製品仕様

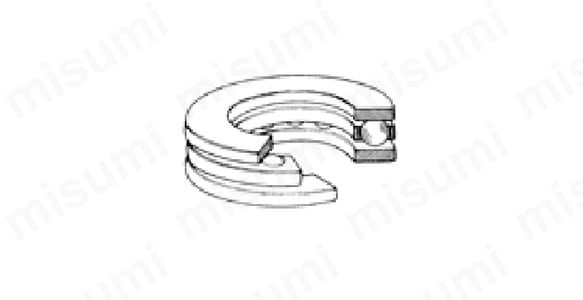

スラスト玉軸受の形式と特徴

スラスト玉軸受の形式特徴

軌道みぞのない平らな軌道盤と、玉を組んだ保持器から構成。一方向のアキシアル荷重だけを負荷することが可能。軌道が平面なので、摩擦トルクは小さい。低速回転に用いられる。

みぞ付きスラスト玉軸受の形式と特徴

みぞ付きスラスト玉軸受の形式特徴

上下の軌道盤に軌道みぞを付けたことにより、より高い定格荷重を確保。また、軌道みぞが付くことにより回転時のボールと保持器の動きを抑えることでシャフトやハウジングへの接触を軽減。

規格表

スラスト玉軸受 F形

型番 Bearing number	主要寸法(mm) Boundary dimensions				質量 Mass	基本定格荷重 Basic load rating
	主要寸法(mm) Boundary dimensions				質量 Mass	(N)		{kgf}
	d	D	T	r 最小 min	(参考)	C_a	C_oa	C_a	C_oa
F2-6	2	6	3.0	0.1	0.49	143	83	15	8.5
F2x-7	2.5	7	3.5	0.1	0.81	199	120	20	12
F3-8	3	8	3.5	0.15	1021	212	140	22	14
F4-9	4	9	4.0	0.15	1.37	221	160	22	16
F4-10	4	10	4.5	0.15	1.93	355	245	36	25
F5-11	5	11	4.5	0.15	2.22	340	245	35	25
F6-12	6	12	4.5	0.15	2.48	390	315	40	32
F7-15	7	15	5.0	0.2	4.22	795	630	81	64
F8-16	8	16	5.0	0.2	4.81	535	445	55	45
F9-17	9	17	5.0	0.2	4.99	815	710	83	72
F10-18	10	18	5.5	0.2	6.01	800	710	81	72

溝付きスラスト玉軸受 F - M形

型番 Bearing number	主要寸法(mm) Boundary dimensions						質量 Mass	基本定格荷重 Basic load rating
	主要寸法(mm) Boundary dimensions						質量 Mass	(N)		{kgf}
	d	d₁	D	D₁	T	r 最小 min	(参考)	C_a	C_oa	C_a	C_oa
F3-7M	3	3.2	7	6.8	3	0.05	0.47	497	440	51	45
F3-8M	3	3.2	8	7.8	3.5	0.05	0.86	859	771	88	79
F4-9M	4	4.2	9	8.8	4	0.05	1.12	816	771	83	79
F4-10M	4	4.2	10	9.8	4	0.1	1.47	799	771	82	79
F5-10M	5	5.2	10	9.8	4	0.1	1.33	1025	1156	105	118
F5-12M	5	5.2	12	11.8	4	0.1	2.05	912	1028	93	105
F6-12M	6	6.2	12	11.8	4.5	0.15	2.16	1579	1835	161	187
F6-14M	6	6.25	14	13.8	5	0.15	3.53	1883	2023	192	206
F7-15M	7	7.2	15	14.8	5.5	0.15	4.10	3484	4128	356	421
F7-17M	7	7.2	17	16.8	6	0.15	6.41	2645	3146	270	321
F8-19M	8	8.2	19	18.8	7	0.2	9.27	3399	4110	347	419
F9-17M	9	9.2	17	16.8	5	0.2	4.05	3313	4128	338	421
F9-20M	9	9.2	20	19.8	7	0.2	9.92	3327	4110	340	419
F10-20M	10	10.2	20	19.8	6.5	0.15	8.45	4707	6243	480	637

型番リスト

表示件数:

型番	内径 d(φ)	外径 D(φ)	幅 B(mm)	基本定格荷重動定格(N)	基本定格荷重静定格(N)	スラストベアリング溝付き	内径 d1(φ)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

F2-6	2	6	3	143	83	なし	-	1個	734円( 807円 )	在庫品1日目当日出荷可能
F2X-7	2.5	7	3.5	199	120	なし	-	1個	468円( 515円 )	9日目
F3-7M	3	7	3	497	440	あり	3.2	1個	777円( 855円 )	在庫品1日目当日出荷可能
F3-8	3	8	3.5	212	140	なし	-	1個	734円( 807円 )	在庫品1日目当日出荷可能
F3-8M	3	8	3.5	859	771	あり	3.2	1個	777円( 855円 )	在庫品1日目当日出荷可能
F4-9	4	9	4	221	160	なし	-	1個	514円( 565円 )	在庫品1日目当日出荷可能
F4-9M	4	9	4	816	771	あり	4.2	1個	777円( 855円 )	在庫品1日目当日出荷可能
F4-10	4	10	4.5	355	245	なし	-	1個	514円( 565円 )	在庫品1日目当日出荷可能
F4-10M	4	10	4	799	771	あり	4.2	1個	678円( 746円 )	在庫品1日目当日出荷可能
F5-10M	5	10	4	1025	1156	あり	5.2	1個	777円( 855円 )	在庫品1日目当日出荷可能
F5-11	5	11	4.5	340	245	なし	-	1個	514円( 565円 )	在庫品1日目当日出荷可能
F5-12M	5	12	4	912	1028	あり	5.2	1個	854円( 939円 )	在庫品1日目当日出荷可能
F6-12	6	12	4.5	390	315	なし	-	1個	514円( 565円 )	在庫品1日目当日出荷可能
F6-12M	6	12	4.5	1579	1835	あり	6.2	1個	854円( 939円 )	在庫品1日目当日出荷可能
F6-14M	6	14	5	1883	2023	あり	6.25	1個	1,019円( 1,121円 )	在庫品1日目当日出荷可能
F7-15	7	15	5	795	630	なし	-	1個	580円( 638円 )	在庫品1日目当日出荷可能
F7-15M	7	15	5.5	3484	4128	あり	7.2	1個	710円( 781円 )	在庫品1日目当日出荷可能
F7-17M	7	17	6	2645	3146	あり	7.2	1個	892円( 981円 )	在庫品1日目当日出荷可能
F8-16	8	16	5	535	445	なし	-	1個	528円( 581円 )	在庫品1日目当日出荷可能
F8-19M	8	19	7	3399	4110	あり	8.2	1個	892円 535円 ( 589円 )	在庫品1日目当日出荷可能
F9-17	9	17	5	815	710	なし	-	1個	588円( 647円 )	在庫品1日目当日出荷可能
F9-17M	9	17	5	3313	4128	あり	9.2	1個	765円( 842円 )	在庫品1日目当日出荷可能
F9-20M	9	20	7	3327	4110	あり	9.2	1個	811円( 892円 )	7日目
F10-18	10	18	5.5	800	710	なし	-	1個	588円( 647円 )	在庫品1日目当日出荷可能
F10-20M	10	20	6.5	4707	6243	あり	10.2	1個	892円( 981円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

軸受に対して縦方向の荷重（アキシアル荷重）に強いタイプの玉軸受。
【特長】
・一方向のアキシアル荷重のみを負荷。重荷重に耐えられる。
・小径専門メーカーによる、高品質なスラスト玉軸受。Φ2（内径2mm）から用意。
・スラスト玉軸受 : 軌道が平面なので、摩擦トルクは小さい。
・溝付きスラスト玉軸受は上下の軌道盤に軌道みぞを付けたことで、より高い定格荷重を確保。
・溝付きスラスト玉軸受は回転時のボールと保持器の動きを抑え、シャフトやハウジングへの接触を軽減。
【用途】
・スラスト玉軸受：低負荷、低速向け。
・溝付きスラスト玉軸受：高負荷向け。

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品スラスト玉軸受・溝付きスラスト玉軸受	スラスト軸受	単式スラスト玉軸受	単式スラスト玉軸受開放型	ステンレス溝付ベアリング　角溝	ステンレス溝付ベアリング　U溝	ステンレス溝付ベアリング　V溝	単式スラスト玉軸受（内径10～360mm）	止めねじ付きベアリング SURシリーズ	SSXCシリーズ止めねじ付きステンレスベアリング	SHシリーズ調心機能付きステンレスベアリング SSAタイプ	深溝玉軸受　開放形	深溝玉軸受メトリックシリーズ
メーカー	ＮＳＫマイクロプレシジョン（ＩＳＣ）	C&U（シー・アンド・ユー）	ＮＴＮ	不二越	ミスミ	ミスミ	ミスミ	ＮＳＫ	KMT ﾍﾞｱﾘﾝｸﾞ	南海精工所（ＳＭＴ）	南海精工所（ＳＭＴ）	ミスミ	北日本精機（ＥＺＯ）
通常価格	468円～	331円～	779円～	687円～	820円～	880円～	880円～	819円～	1,724円～	3,285円～	7,228円～	170円～	174円～
通常出荷日	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	4日目～	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能
軌道輪形状	スラスト玉	玉	スラスト玉	玉	玉	玉	玉	スラスト玉	玉	ボール	自動調心機能付	玉	玉
シールド素材・形状	開放型	開放型	開放型	開放型	両シールド形	両シールド形	両シールド形	開放型	両シールド形	両シールド形	-	開放型	両シールド形
内外輪材質	スチール	-	スチール	スチール	SUS440C相当	SUS440C相当	SUS440C相当	スチール	ステンレス	SUS440C	SUS440C	SUJ2	スチール
外輪タイプ	フラット	フラット	フラット	フラット	溝付	溝付	溝付	フラット	フラット	フラット	フラット	フラット	フラット
精度(JIS)	等級0	等級0	等級0	等級0	等級0	等級0	等級0	等級0	等級0	等級0	等級0	等級0	等級0

back next

スラスト玉軸受・溝付きスラスト玉軸受のレビュー

評価 4.5 平均満足度：4.5 6件のレビュー

星５

67%
星４

17%
星３

17%
星２

0%
星１

0%

レビューを書く

卓上旋盤　送りねじの軸受

評価 5.0満足度：5.02017/02/20

旋盤の送りねじに，両方向スラスト荷重に耐えるように2個使いで使用した．今までのスラスト方向のガタか消えてさらに回転による摺動抵抗もなくなり，格段に使いやすくなった．溝付きなのである程度ラジアル方向にも位置決め性能はあるので，外筒内筒と接触することもない．とても満足です．

もっと読む閉じる

1人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

設備機器

評価 3.0満足度：3.02023/05/30

設備機器に使用しています。
仕様通りの品質で比較的安価だと思います。

もっと読む閉じる

0人が参考にしています。

設備

評価 5.0満足度：5.02022/08/03

この商品は自社に設置されている設備に装備されていたベアリング部分が劣化していましたので、交換用に購入・交換したものになります。元々のものは製造メーカー等異なるものでしたが、規格は同じものがミスミのカタログにありましたので、交換して使用しているものです。交換後の設備作動については問題ないようです。

もっと読む閉じる

0人が参考にしています。

回転ボルトの軸受として

評価 5.0満足度：5.02019/10/15

負荷のかかっている調整ボルトに使用しましたが、回転はスムーズです。精度も問題もありません。

もっと読む閉じる

0人が参考にしています。

模型のスラスト受けとして

評価 4.0満足度：4.02019/06/30

模型のスラスト受けとして使用しています。
サイズが豊富なため、模型に使用できる小型のスラスト軸受けが見つかり助かりました。

もっと読む閉じる

0人が参考にしています。

6件全て見る
