インデックスプランジャーシンプルリングタイプ IPR
- SALE 2025/03/31まで
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 1,731円 ～ 2,253円 特別価格
- 税込価格
- 1,904円 ～ 2,478円 特別価格
ノブの代わりにリングが付いたインデックスプランジャ。【特長】・リングを引く事で...
型番
未確定4件の候補があります。
Loading...
商品情報

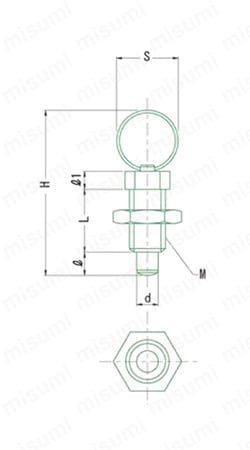

外形図
外形図
- リング:ステンレスSUS304
- ネジ:鋼材SUM22L、三価クロメート
- ピン:ステンレスSUS303
- バネ:ステンレスSUS304
- ロックナット: 鋼材S45C 、三価クロメート
単位:mm
| 品番 | M | d | l | S | H | L | l1 | min./max.(N) | (g) |
|---|---|---|---|---|---|---|---|---|---|
| IPR-6 | M6×P1.0 | 4 | 4 | 14 | 34.5 | 12 | 4.5 | 3/12 | 3.5 |
| IPR-8 | M8×P1.25 | 5 | 5 | 18 | 45.0 | 16 | 6.0 | 5/24 | 8.2 |
| IPR-10 | M10×P1.5 | 6 | 6 | 24 | 57.5 | 20 | 7.5 | 5/21 | 16.5 |
| IPR-12 | M12×P1.75 | 8 | 8 | 30 | 71.0 | 24 | 9.0 | 6/22 | 30.2 |
型番リスト
- 表示件数:
| 型番 |
外径(mm) |
ピン外径 d(mm) |
ストローク l(mm) |
長さ L(mm) |
外径 M 【詳細】 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
Loading...
詳細情報
基本情報
ノブの代わりにリングが付いたインデックスプランジャ。
【特長】
・リングを引く事でセンターピンが引っ込んだ状態になり、手を離すとバネの力でセンターピンは元の位置に戻ります
・治具の割り出し、位置決めなどにご利用いただけます
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
