小西製作所

スウィッチレバー SL

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 1,741円～ 4,725円

税込価格: 1,915円～ 5,198円

鋼材S45Cを加工し、シンプルにトルク力が得られる形になっています。ボス中央部...

クランプ機構：

なし
接続部種類：

丸穴(リーマー穴)
レバー操作方向：

左右(回転)
レバー材質：

S45C
種類：

その他機能付きレバー
高さタイプ(mm)：

標準
レバー角度(rad)：

20
L字クランプレバー形状：

止めねじなし
ノブ付レバー形状：

シングルレバー
本体表面処理：

黒色四三酸化鉄皮膜
取付部材質：

S45C
取付部表面処理：

黒色四三酸化鉄皮膜
ノブ材質：

黒色フェノール樹脂
ノブ表面処理：

なし

未確定6件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

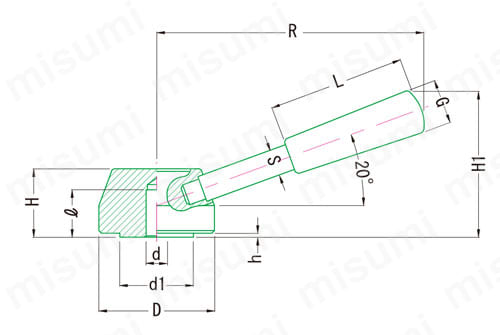

外形図

製品仕様

材質／表面処理

ボス：鋼材S45C・黒色四三酸化鉄皮膜
シャフト：鋼材SUM22・黒色四三酸化鉄皮膜
グリップ：黒色フェノール樹脂

規格表

型番	R	d	l	D	H	H1	d1	h	S	G	L	（g）
SL-90	90	8	13	40	20	49	30	1	10	20	62	210
SL-100	100	10	14	45	22	54	34		10	20	62	290
SL-125	125	10	16	50	25	65	38		12	25	74	385
SL-140	140	12	19	55	28	73	40		12	25	74	550
SL-160	160	14	22	65	32	83	50		15	32	102	865
SL-180	180	16	26	80	40	94	65		15	32	102	1,540

型番リスト

表示件数:

型番	取付部サイズ	高さ H(mm)	回し半径(mm)	取付部長さ(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SL-90	8mm	20	90	13	1個	1,741円( 1,915円 )	4日目
SL-100	10mm	22	100	14	1個	1,880円( 2,068円 )	4日目
SL-125	10mm	25	125	16	1個	2,116円( 2,328円 )	4日目
SL-140	12mm	28	140	19	1個	2,618円( 2,880円 )	4日目
SL-160	14mm	32	160	22	1個	3,274円( 3,601円 )	4日目
SL-180	16mm	40	180	26	1個	4,725円( 5,198円 )	4日目

詳細情報

基本情報

基本情報

鋼材S45Cを加工し、シンプルにトルク力が得られる形になっています。ボス中央部には、リーマ―穴を標準品とし、回し半径により、それぞれご使用条件に合わせ選定して下さい。

カタログ

商品TOP

商品担当おすすめ

小西製作所

ボールハンドル BH

レバー操作による開閉などに使用可能なレバー。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
