小西製作所

小西製作所

インデックスプランジャー(ステンレス) IP-1-sus

インデックスプランジャー(ステンレス) IP-1-sus

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
2,076円 ～ 3,257円
税込価格
2,284円 ～ 3,583円

ノブを引くことでセンターピンが引っ込んだ状態になり、手を離すとバネの力でセンタ...

詳細情報を確認する

型番

未確定4件の候補があります。

Loading...

商品情報

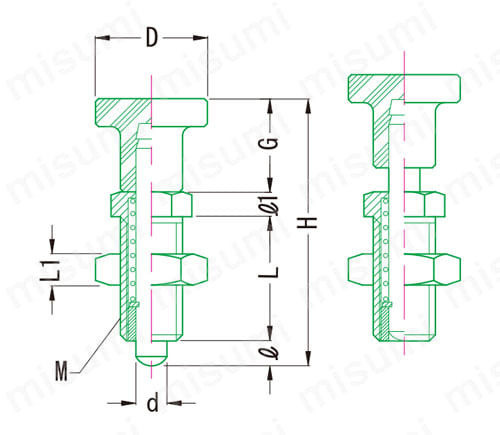

外形図

インデックスプランジャー(ステンレス) IP-1-sus 外形図01

製品仕様

  • 使用温度：max80℃ min-20℃

材質

  • ノブ：黒色ポリアセタール樹脂POM
  • ネジ：ステンレスSUS303
  • ピン：ステンレスSUS303
  • バネ：ステンレスSUS304-WPB
  • ロックナット：ステンレスSUS304

規格表

　　　　 　　　　　　　 　　　　　　　 　　　　　　　
型 番MdlDHLL1l1Gmin./max.（N）（g）ピッチ
IP-1-8-susM8×P1.04416391645144.5/12.015P1.0
IP-1-10-susM10×P1.05521441765176.9/19.627P1.0
IP-1-12-susM12×P1.56625532076217.8/22.538P1.5
IP-1-16-susM16×P1.5883371261082913.7/22.579P1.5

型番リスト

表示件数:
  1. 1
型番
外径(mm)
ピン外径 d(mm)
ストローク l(mm)
長さ L(mm)
ピッチ
外径 M 【詳細】
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
8
4
4
39
P1.0
M8
10

1個

2,076円( 2,284円 )

3日目

10
5
5
44
P1.0
M10
10

1個

2,179円( 2,397円 )

3日目

12
6
6
53
P1.5
M12
10

1個

2,397円( 2,637円 )

3日目

16
8
8
71
P1.5
M16
10

1個

3,257円( 3,583円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

ノブを引くことでセンターピンが引っ込んだ状態になり、手を離すとバネの力でセンターピンは元に位置に戻ります。治具の割り出し・位置決めなどにご利用いただけます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
