ボーセイ

ボーセイ

型番：TF-M4-1
セルフクリンチングフラッシュナット【1,000個入り】 ｸﾘﾝﾁﾌﾗｯｼｭN ﾎﾞｰｾｲ

セルフクリンチングフラッシュナット TF-M4-1
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常単価(税別)
47,148円
税込単価
51,863円

【特長】・圧入後に裏表共に突起が出ない為フラットな仕上がりを実現。・薄板へのバ...

詳細情報を確認する

型番

TF-M4-1 解除

  • CADデータ未対応

Loading...

TF-M4-1の仕様・寸法情報

ねじの呼び(M)4材質ステンレス
表面処理なし用途・機能埋め込み
ねじ山の種類メートル並目販売単位箱・パック
表面処理（詳細）なしH(mm)1.5
ピッチ(mm)0.7RoHS ?10
表示件数:
  1. 1
型番
ねじの呼び(M)
販売単位
H(mm)
ピッチ(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

TF-M4-1

4
箱・パック
1.5
0.7
10

1パック

1,000個入り

47,148円( 51,863円 )

1日目

  1. 1

詳細情報

基本情報

【特長】
・圧入後に裏表共に突起が出ない為フラットな仕上がりを実現。
・薄板へのバーリング工法と比べ高い強度を実現。
・アルミ板及び処理鋼板への圧入に最適。

商品情報

商品概要

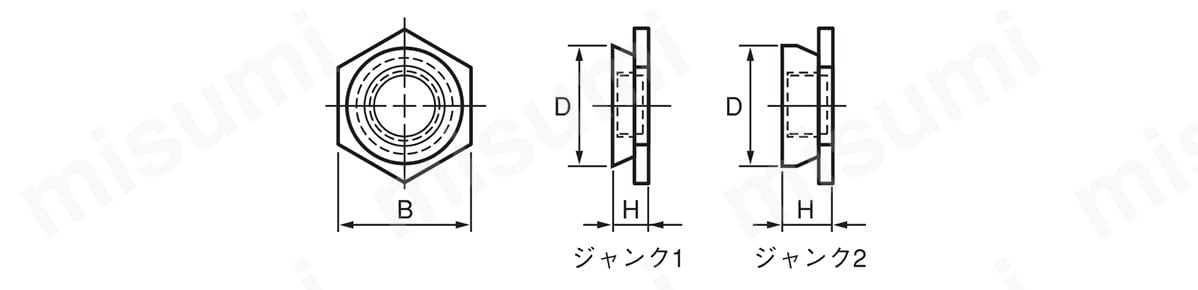

外形図

外形図

（単位:mm）

ねじの呼びピッチ型式D
(Max)		B
±0.2		H
(Max)		相手材
Stainless
Steel		最小
板厚		取付穴径
+0.08
0		取付穴
位置※1
M20.4TF-M2-14.355.01.51.54.46.0
TF-M2-22.02.0
M30.5TF-M3-14.355.01.51.54.46.0
TF-M3-22.02.0
M40.7TF-M4-17.358.01.51.57.47.2
TF-M4-22.02.0
M50.8TF-M5-17.859.01.51.57.98.0
TF-M5-22.02.0
  • ※ 1 取付穴中心と取付板の端までの最短距離。

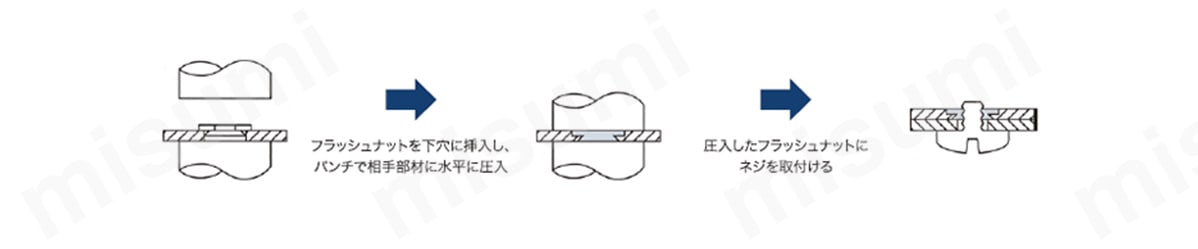

取付方法

フラッシュナットを下穴に挿入し、パンチで相手部材に水平に圧入。圧入したフラッシュナットにネジを取付ける。

フラッシュナットを下穴に挿入し、パンチで相手部材に水平に圧入。圧入したフラッシュナットにネジを取付ける。

カタログ

ダウンロード (PDF)
カタログ（見開き版）

類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

セルフクリンチングフラッシュナットの型番TF-M4-1のページです。
型番TF-M4-1に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

セルフクリンチングフラッシュナット

セルフクリンチングフラッシュナット

    KALEI（カレイ） スペーサーM3

    KALEI（カレイ） スペーサーM3

      クリンチングスペーサー ブラインドタイプ（軸細） FKSB4.2

      クリンチングスペーサー ブラインドタイプ（軸細） FKSB4.2

        KALEI（カレイ） スペーサーM4

        KALEI（カレイ） スペーサーM4

          カレイナット（ステンレス母材用）SS-SS

          カレイナット（ステンレス母材用）SS-SS

            クリンチングスペーサー（ステンレスシート用）（ブラインド型）

            クリンチングスペーサー（ステンレスシート用）（ブラインド型）

              クリンチングスペーサー ブラインドタイプ FKB・FKSB

              クリンチングスペーサー ブラインドタイプ FKB・FKSB

                クリンチングナット（ステンレスシート用）

                クリンチングナット（ステンレスシート用）

                  セルパネルファスナー

                  セルパネルファスナー

                    KALEI（カレイ） SGナット

                    KALEI（カレイ） SGナット

                      KALEI（カレイ） フラットナット

                      KALEI（カレイ） フラットナット

                        カーリングナット

                        カーリングナット

                          KALEI（カレイ） STナット

                          KALEI（カレイ） STナット
                            メーカー ボーセイ ポップリベット・ファスナー ファブエース ポップリベット・ファスナー ポップリベット・ファスナー ＰＥＭ ファブエース ＰＥＭ セルジャパン ポップリベット・ファスナー ポップリベット・ファスナー 西精工 ポップリベット・ファスナー
                            通常価格 39,095円～ 53円～ 59,800円～ 59円～ 149円～ 543円 254円～ 495円～ 69円～ 125円～ 55円～ 4,173円～ 55円～
                            通常出荷日 1日目   在庫品1日目   当日出荷可能 10日目   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 1日目   在庫品1日目～   当日出荷可能
                            材質 ステンレス スチール ステンレス スチール ステンレス SUS410 - - ステンレス スチール スチール 鉄 スチール
                            表面処理 なし ニッケルメッキ なし ニッケルメッキ なし 亜鉛メッキ なし 塗装・コーティング なし - - - -
                            用途・機能 埋め込み かしめ かしめ かしめ かしめ かしめ かしめ かしめ かしめ かしめ 埋め込み かしめ かしめ
                            ねじ山の種類 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目
                            表面処理（詳細） なし ニッケルメッキ なし ニッケルメッキ なし なし なし ステンコート - - - - -

                            よく一緒に購入される商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            セルフクリンチングフラッシュナットのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 圧入工法と溶接工法の違いは何でしょうか？
                            A
                            板金にねじ穴を立てることを想定した場合、圧入工法はクリンチングファスナーをプレスし、主にローレット部で相手母材を塑性変形させて固着させること、溶接工法はウエルドナットに座面に設けた突起を電圧で溶かし鋼板やステンレス鋼に溶接させることを指します。

                            この商品のバリエーション

                            型番
                            TF-M3-1
                            TF-M3-2
                            TF-M4-2
                            TF-M5-2
                            型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
                            出荷日                            		RoHS ?ねじの呼び(M) 販売単位 H
                            (mm)                             		ピッチ
                            (mm)

                            39,095円

                            ( 43,005円 )

                            1,000個入り

                            		1パック -

                            1日目

                            		103箱・パック1.50.5

                            39,095円

                            ( 43,005円 )

                            1,000個入り

                            		1パック -

                            1日目

                            		103箱・パック2.00.5

                            46,771円

                            ( 51,448円 )

                            1,000個入り

                            		1パック -

                            1日目

                            		104箱・パック2.00.7

                            57,376円

                            ( 63,114円 )

                            1,000個入り

                            		1パック -

                            1日目

                            		105箱・パック2.00.8
                            型番
                            型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
                            出荷日                            		RoHS ?ねじの呼び(M) 販売単位 H
                            (mm)                             		ピッチ
                            (mm)
