フレキシブルホース MTJ（両端JISフランジ型）
- 通常価格(税別)
- 40,084円
- 税込価格
- 44,092円
両端にJISフランジが両端に溶接されたフレキシブルホース。【特長】・ベローズ雰...
-
- 種類：
- フレキシブルチューブ
-
- 接続部種類：
- JISフランジ
-
- 材質：
- ステンレス
-
- 接続部詳細：
- 両端JISフランジ型
-
- 使用流体：
- 空気(真空)
-
- フランジ材質：
- SUS304
-
- フレキ部材質：
- SUS316L
商品情報
永久ひずみが少なく、振動吸収性が優れたフレキシブルホース
フレキシブルホース MTJ（両端JISフランジ型）の仕様について
標準寸法: 500mm、1,000mm
材質
- ホース部: SUS316L
- フランジ部: SUS304
ヘリウムリークレート: 1×109Pa・m3/sec
フランジ: 片側固定×片側回転

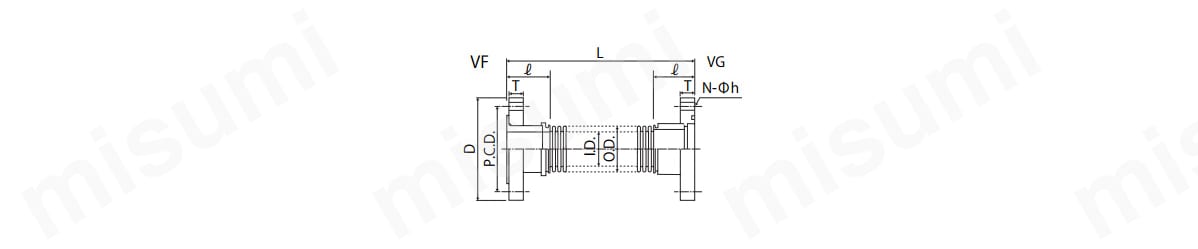

寸法図
| コード | フランジ サイズ | I.D. | O.D. | D | T | PCD | N-φh | L1 | 板厚 | 最小 曲げ半径 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ブレード 無 | ブレード 付 | ||||||||||
| MTJ-020 | JIS20 | 20.0 | 24.8 | 80 | 8 | 60 | 4-10 | 30 | 35 | 0.15 | 35 |
| MTJ-025 | JIS25 | 25.4 | 31.5 | 90 | 8 | 70 | 4-10 | 50 | 55 | 0.2 | 60 |
| MTJ-040 | JIS40 | 40.0 | 48.2 | 105 | 10 | 85 | 4-10 | 50 | 55 | 0.2 | 90 |
| MTJ-050 | JIS50 | 50.0 | 59.0 | 120 | 10 | 100 | 4-10 | 50 | 55 | 0.2 | 120 |
| MTJ-065 | JIS65 | 66.5 | 86.5 | 145 | 10 | 120 | 4-12 | 50 | 55 | 0.25 | 130 |
| MTJ-080 | JIS80 | 80.0 | 99.5 | 160 | 12 | 135 | 4-12 | 50 | 55 | 0.25 | 190 |
| MTJ-100 | JIS100 | 102.5 | 122.0 | 185 | 12 | 160 | 8-12 | 50 | 55 | 0.25 | 220 |
| MTJ-125 | JIS125 | 129.0 | 151.5 | 210 | 12 | 185 | 8-12 | 50 | 55 | 0.3 | 350 |
| MTJ-150 | JIS150 | 151.5 | 174.0 | 235 | 12 | 210 | 8-12 | 50 | 55 | 0.3 | 400 |
JISフランジタイプ一覧
この商品の使用上の注意について
製作可能な長さ
| コード | フランジ サイズ | L(製作長) | L(ブレード付) | ||
|---|---|---|---|---|---|
| 最短 | 最長 | 最短 | 最長 | ||
| MTJ-020 | JIS20 | 125 | 3,000 | 160 | 3,000 |
| MTJ-025 | JIS25 | 135 | 3,000 | 170 | 3,000 |
| MTJ-040 | JIS40 | 135 | 3,000 | 170 | 3,000 |
| MTJ-050 | JIS50 | 150 | 3,000 | 185 | 3,000 |
| MTJ-065 | JIS65 | 160 | 2,500 | 195 | 2,500 |
| MTJ-080 | JIS80 | 160 | 2,500 | 195 | 2,500 |
| MTJ-100 | JIS100 | 160 | 2,500 | 195 | 2,500 |
| MTJ-125 | JIS125 | 160 | 2,500 | 195 | 2,500 |
| MTJ-150 | JIS150 | 160 | 2,500 | 195 | 2,500 |
製作可能長さ一覧
- ※ 曲げてご使用になる場合は、ホース外径（O.D.）以上の直線長が必要です。
- ※ 繋ぎ形状での製作が可能です。（最長: 20,000mm、MTK-050以上: 10,000mm、ブレード付: 10,000mm）
型番リスト
Loading...
詳細情報
基本情報
両端にJISフランジが両端に溶接されたフレキシブルホース。
【特長】
・ベローズ雰囲気が内側真空、外側大気用として利用可能。
・JISフランジのサイズが（VG/VF）20～150の豊富なバリエーション。
・温度は250℃未満、寿命は10000回まで使用できる。
・真空用途に適したメタルホースで山の高さ、ピッチを均一に成形で永久ひずみが少ない。
・振動吸収性が優れて、真空到達時間がパイプと同等。
【用途】
・超高真空環境での排気ラインに最適。
カタログ
類似品
この商品に近い類似品がありませんでした。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
フレキシブルホース MTJ（両端JISフランジ型）のレビュー
よくあるご質問（FAQ）
- Q 使用環境に合わせた、形状の変更など、カスタム対応は可能ですか？
-
A可能です。別途、VONAサポートセンター（0120-343-256）までご相談ください。
- Q 繰り返し曲げで使用できますか？
-
A製品の特性上、繰り返し曲げの使用は出来ません。
