アドバンテック（真空配管）

アドバンテック（真空配管）

型番：ICF305-H
ICFフランジシリーズ ICF大口径フランジ ICFﾀﾞｲｺｳｹｲﾌﾗﾝｼﾞ

ICFフランジシリーズ ICF大口径フランジ ICF305-H

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常単価(税別)
49,162円
税込単価
54,078円

超高真空ICF大口径フランジ。【特長】・メタルシールによる超高真空での使用が可...

詳細情報を確認する

(i)ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

型番

ICF305-H 解除

  • CADデータ未対応

Loading...

ICF305-H の仕様・寸法情報

商品情報

ICFフランジシリーズ ICF大口径フランジ

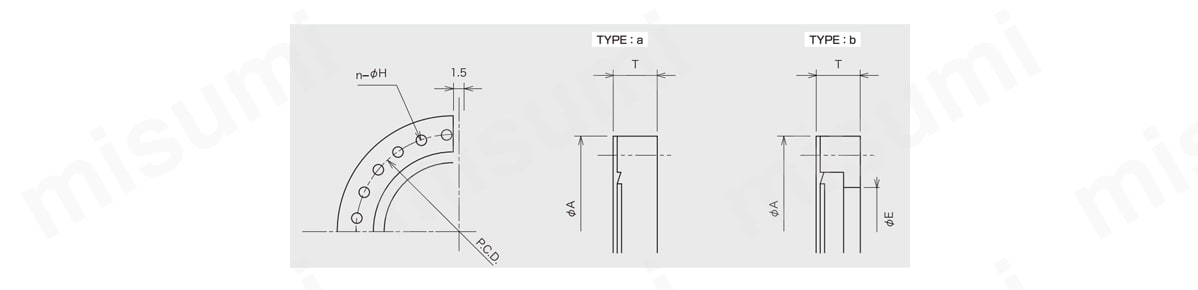

寸法図（TYPE：a/TYPE：b）

寸法図（TYPE：a/TYPE：b）

FIXED FLANGE 固定フランジ
No.Product code フランジ型番Type 形状φAφETnφHP.C.D
1ICF305-Ha305-28.0328.5284.0
2ICF305-Ta305-28.032M8284.0
3ICF356-Ha356-28.53010.5325.4
4ICF356-Ta356-28.530M10325.4
5ICF406-Ha406-28.53010.5381.0
6ICF406-Ta406-28.530M10381.0
ROTATABLE FLANGE 回転フランジ
No.Product code フランジ型番Type 形状φAφETnφHP.C.D
7ICF305-RHb30525928.0328.5284.0
8ICF356-RHb35630028.53010.5325.4
9ICF406-RHb40635528.53010.5381.0

開発秘話



当社設立と同じ約20年前に、将来の真空市場の拡大を見込み、製作を開始した超高真空用の継手です。
他のフランジとは違い、シール部であるナイフエッジの確度や寸法などノウハウの詰まった製品になっており、今でも製作しているメーカが限られているアイテムです。

型番リスト

表示件数:
  1. 1
型番
フランジ種類
フランジサイズ（呼び）
フランジ形状詳細
Type
ボルト穴形状
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

ICF305-H

固定フランジ
ICF305
固定(ブランク)
a
ホール
10

1個

49,162円( 54,078円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

超高真空ICF大口径フランジ。
【特長】
・メタルシールによる超高真空での使用が可能。
・真空度：大気圧～10の-10乗Pa対応。
・メタルシールの為、400度までの温度に耐えられる。
【用途】
・超高真空が求められる排気ラインに使用。

(i)ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

ICF305-Hで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ICFフランジシリーズ ICF大口径フランジの型番ICF305-Hのページです。
型番ICF305-Hに関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

ICFフランジシリーズ ICF大口径フランジ

ICFフランジシリーズ ICF大口径フランジ

    ICFフランジシリーズ ICFビューポート

    ICFフランジシリーズ ICFビューポート

      ICFフランジシリーズ ICF両面エッジフランジ

      ICFフランジシリーズ ICF両面エッジフランジ

        ICFフランジシリーズ ICF回転フランジ

        ICFフランジシリーズ ICF回転フランジ

          ICFフランジシリーズ ICF固定フランジ

          ICFフランジシリーズ ICF固定フランジ

            ICFフランジシリーズ ICF変換フランジ

            ICFフランジシリーズ ICF変換フランジ

              ICF規格 回転穴あきフランジ

              ICF規格 回転穴あきフランジ

                ICF規格 固定穴あきフランジ

                ICF規格 固定穴あきフランジ

                  ICF規格 回転ブランクフランジ

                  ICF規格 回転ブランクフランジ

                    ICF規格 固定ブランクフランジ

                    ICF規格 固定ブランクフランジ

                      NWフランジシリーズ 特殊NWフランジ

                      NWフランジシリーズ 特殊NWフランジ

                        ICF規格 ビューポート サファイア

                        ICF規格 ビューポート サファイア

                          ICF規格 両面エッジ穴あきフランジ

                          ICF規格 両面エッジ穴あきフランジ
                            メーカー アドバンテック（真空配管） アドバンテック（真空配管） アドバンテック（真空配管） アドバンテック（真空配管） アドバンテック（真空配管） アドバンテック（真空配管） コスモ・テック コスモ・テック コスモ・テック コスモ・テック アドバンテック（真空配管） コスモ・テック コスモ・テック
                            通常価格 49,162円～ 24,882円～ 7,344円 3,142円～ 1,945円～ 8,119円～ 6,785円～ 3,182円～ 5,726円～ 3,215円～ 1,724円～ 158,136円～ 10,035円～
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 4日目～   在庫品1日目～   当日出荷可能 4日目～   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 16日目   4日目～
                            フランジ形状 ブランク ビューポート ブランク 標準 標準 標準 標準 標準 標準 標準 標準 ビューポート 標準
                            規格 ICF規格 ICF規格 ICF規格 ICF規格 ICF規格 ICF規格 ICF規格 ICF規格 ICF規格 ICF規格 NW/KF規格 ICF規格 ICF規格
                            同径・異径 同径 同径 同径 同径 同径 異径 同径 同径 同径 同径 同径 同径 同径
                            材質 ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス
                            材質詳細 SUS304L SUS304L SUS304L - - - - - - - - - -

                            ICFフランジシリーズ ICF大口径フランジのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 型式について
                            A
                            ボルト穴H=ホール(キリ穴)/R=タップ
                            回転フランジの場合、型式に「R」が付きます。

                            この商品のバリエーション

                            型番
                            ICF305-T
                            型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
                            出荷日                            		RoHS ?フランジ種類 フランジサイズ（呼び） フランジ形状詳細 Type ボルト穴形状

                            51,300円

                            ( 56,430円 )                            		1個 -

                            41日目

                            		10固定フランジICF305固定(ブランク)aタップ
