アドバンテック（真空配管）

アドバンテック（真空配管）

ICFフランジシリーズ ICF両面エッジフランジ

ICFフランジシリーズ ICF両面エッジフランジ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
7,344円
税込価格
8,078円

超高真空ICF両面エッジフランジ。【特長】・メタルシールによる超高真空での使用...

詳細情報を確認する

型番

ICF70-H-W 解除

  • CADデータ未対応

Loading...

商品情報

ICF両面エッジフランジの特長と寸法

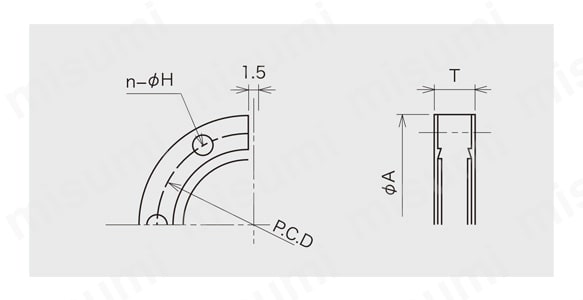

寸法図

寸法図

  • フランジは通常SUS304L。
  • SUS316Lの場合は、型番末が（-6L）。
  • ボルト穴は、H＝ホール、T＝タップ。

単位：mm

No.Product codeフランジ型番φATφHnP.C.D
1lCF70-H-W7012.76.8658.7
2lCF114-H-W11417.58.5892.1
3lCF152-H-W15220.08.516130.2
4lCF203-H-W20322.08.520181.0
5lCF253-H-W25325.08.524231.8

開発秘話



当社設立と同じ約20年前に、将来の真空市場の拡大を見込み、製作を開始した超高真空用の継手です。
他のフランジとは違い、シール部であるナイフエッジの確度や寸法などノウハウの詰まった製品になっており、今でも製作しているメーカが限られているアイテムです。

型番リスト

表示件数:
  1. 1
型番
フランジサイズ（呼び）
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
  • 注文停止中

ICF70-H-W

ICF70
10

1個

7,344円( 8,078円 )

-

  1. 1

Loading...

詳細情報

基本情報

超高真空ICF両面エッジフランジ。
【特長】
・メタルシールによる超高真空での使用が可能（真空度：大気圧～10の-10乗Pa対応）。
・メタルシールの為、400度までの温度に耐えられる。
【用途】
・超高真空が求められる排気ラインに使用。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ICFフランジシリーズ ICF両面エッジフランジ

ICFフランジシリーズ ICF両面エッジフランジ

    ICFフランジシリーズ ICFビューポート

    ICFフランジシリーズ ICFビューポート

      ICFフランジシリーズ ICF回転フランジ

      ICFフランジシリーズ ICF回転フランジ

        ICFフランジシリーズ ICF固定フランジ

        ICFフランジシリーズ ICF固定フランジ

          ICFフランジシリーズ ICF変換フランジ

          ICFフランジシリーズ ICF変換フランジ

            ICF規格 両面エッジブランクフランジ

            ICF規格 両面エッジブランクフランジ

              ICF規格 両面エッジラジアルポートフランジ

              ICF規格 両面エッジラジアルポートフランジ

                ICF規格 両面エッジ穴あきフランジ

                ICF規格 両面エッジ穴あきフランジ

                  ICF規格 回転ブランクフランジ

                  ICF規格 回転ブランクフランジ

                    ICF規格 固定ブランクフランジ

                    ICF規格 固定ブランクフランジ

                      ICF規格 ビューポート サファイア

                      ICF規格 ビューポート サファイア

                        ICF規格 回転穴あきフランジ

                        ICF規格 回転穴あきフランジ

                          ICF規格 固定穴あきフランジ

                          ICF規格 固定穴あきフランジ
                            メーカー アドバンテック（真空配管） アドバンテック（真空配管） アドバンテック（真空配管） アドバンテック（真空配管） アドバンテック（真空配管） コスモ・テック コスモ・テック コスモ・テック コスモ・テック コスモ・テック コスモ・テック コスモ・テック コスモ・テック
                            通常価格 7,344円 24,882円～ 3,142円～ 1,945円～ 8,119円～ 10,911円～ 60,000円～ 10,035円～ 5,726円～ 3,215円～ 158,136円～ 6,785円～ 3,182円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 4日目～   11日目～   4日目～   4日目～   在庫品1日目～   当日出荷可能 16日目   4日目～   在庫品1日目～   当日出荷可能
                            フランジ形状 ブランク ビューポート 標準 標準 標準 ブランク 標準 標準 標準 標準 ビューポート 標準 標準
                            フランジ種類 固定フランジ 固定フランジ 回転フランジ 固定フランジ 変換フランジ 固定フランジ 変換フランジ 固定フランジ 回転フランジ 固定フランジ 固定フランジ 回転フランジ 固定フランジ
                            規格 ICF規格 ICF規格 ICF規格 ICF規格 ICF規格 ICF規格 ICF規格 ICF規格 ICF規格 ICF規格 ICF規格 ICF規格 ICF規格
                            同径・異径 同径 同径 同径 同径 異径 同径 同径 同径 同径 同径 同径 同径 同径
                            材質 ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス

                            ICFフランジシリーズ ICF両面エッジフランジのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 真空度はどの程度まで対応可能でしょうか
                            A
                            大気圧～10-10Pa対応です。
