八興

塗料・塗装用ホースソルベント

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）この商品のFAQをみる(1件)

通常価格(税別): -

税込価格: -

【特長】・アース線を剥かずに専用継手をホースに取り付け接地するだけで、スプレー...

詳細情報を確認する

使用流体/用途：

インク・塗料
継手取付：

なし
ホース材質：

ナイロン樹脂
色調：

透明
カットサービス対応：

あり
使用圧力at20℃(MPa)：

0～1.5
使用温度範囲(℃)：

-20～60

型番

未確定9件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

使用流体:インク・塗料
形状:ストレート
色:透明
使用圧力at20℃:0～1.5MPa
使用温度範囲:-20～+60℃
ホース材質:ナイロン樹脂

外観図

構造

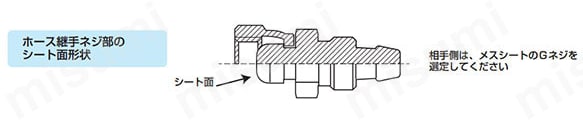

シート面形状

相手側は、メスシートのGネジを選定してください。

継手取付け方法

1.ナットをホースに通します。
2.ホースをニップル部の奥まで差し込んでください。
3.スパナなどでナットを最後まで完全に締め付けます。
4.取付後、テスター等で必ず導通確認をしてください。

規格表

型番	内径×外径	使用圧力 Mpa		許容曲げ半径 at 20℃	使用温度範囲	定尺	製品重量	色調
型番	mm	at 20℃	at 60℃	mm	℃	m	kg/巻	色調
E-SV-7	7.5×10.5	0～1.5	0～0.7	60	-20～+60	20	1.03	透明+ 導電ライン入り
E-SV-7	7.5×10.5			60		100	5.17
E-SV-9	9.5×14			80		20	2.02
E-SV-9	9.5×14			80		100	10.12

※ 梱包仕様について:箱入れの製品の直径（D）×高さ（H）は、ダンボール箱の幅（W）×高さ（H）を記載しています。

商品特長詳細

アース効果:アース線を剥かずに専用継手をホースに取り付け接地するだけで、帯電を防止可能。
静電気除去:アース線と導電ラインのW効果でホースの長さに関わらず優れた静電気除去能力を発揮（特許取得済み）。
耐溶剤性:内層はナイロン樹脂のため、塗料、有機溶剤、シンナー等に優れた耐薬品性。
楽々カット:1m間隔でホースに長さ印刷があるのでカットが簡単。
柔軟性:積層構造により、ナイロン単層チューブと比較して優れた柔軟性、耐キンク性。

性能・試験情報

技術情報

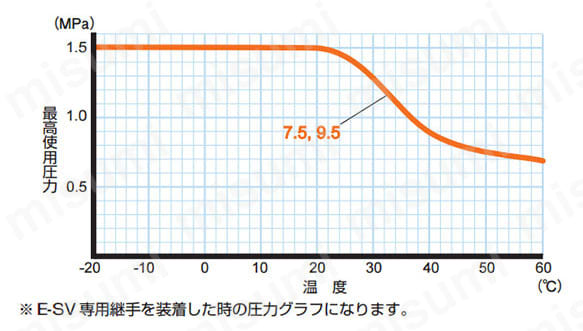

E-SV 使用温度と最高使用圧力の関係図

らせん状に巻かれた金属繊維と導電ライン樹脂層が、等間隔で接触しているため、ホースの長さに関わらず優れたアース効果を発揮。また万が一、アース線の一部が切れたとしても、らせん状に巻かれたアース線と導電ライン層が一定間隔で接触しているため、安全にアースを取ることが可能。
※ カーボンを配合しただけのホースの場合は、ホースの長さに比例して抵抗値も高くなります。

電気抵抗値測定
試料長さ：1m	試料長さ：10m
70kΩ	200kΩ

※ アース線を取り出さずに、両端に専用継手を取り付けて測定。
※ 上記試験結果は、試験値であり保証値ではありません。

開発秘話

1998年に大手自動車メーカーからの依頼で手吹き塗装ラインの安全性と作業性の改善のテーマから開発された塗装用ホースです。当時は、軟質塩ビホースや、ナイロンチューブ、ウレタンチューブなど塗装ラインによって、使用しているホースもバラバラでした。また、スプレーガンで塗装する場合、スプレーガンに滞留する静電気を安全に除去する課題がありました。有機溶剤、塗料に耐性があり、手作業で塗装する際、ホースが柔軟に動き、かつ折れにくいポリウレタン製ホースの耐溶剤性やナイロンチューブの柔軟性の改善を目的に開発された耐溶剤性ホースです。ポリウレタンホースの内面にナイロン樹脂を薄く配置する事で耐溶剤性と柔軟性を実現しました。又、補強層に金属繊維を配置して端末機器の静電気の除電が可能になっています。更に、外面に導電性樹脂をライン状に設け、金属繊維の取り出しを行う事なく、専用継手と接続するだけで、アースが取れます。

型番リスト

表示件数:

型番	許容曲げ半径at20℃(mm)	外径(φ)	内径（φ）	定尺(M)	長さ(m)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

E-SV-7-100M	60	10.5	7.5	100	-	1個	64,580円( 71,038円 )	4日目
E-SV-7-[1-19/1]M	60	10.5	7.5	-	1 ～ 19	1個	-( - )	4日目
E-SV-7-[20,100]M	60	10.5	7.5	-	-	1個	-( - )	4日目
E-SV-7-[21-99/1]M	60	10.5	7.5	-	21 ～ 99	1個	-( - )	4日目
E-SV-9-20M	80	14	9.5	20	-	1個	20,584円( 22,642円 )	4日目
E-SV-9-100M	80	14	9.5	100	-	1個	93,623円( 102,985円 )	4日目
E-SV-9-[1-19/1]M	80	14	9.5	-	1 ～ 19	1個	-( - )	4日目
E-SV-9-[20,100]M	80	14	9.5	-	-	1個	-( - )	4日目
E-SV-9-[21-99/1]M	80	14	9.5	-	21 ～ 99	1個	-( - )	4日目

詳細情報

基本情報

基本情報

【特長】
・アース線を剥かずに専用継手をホースに取り付け接地するだけで、スプレーガンなどの端末機器の帯電を防止します
・アース線と導電ラインのW効果でホースの長さに関わらず優れた静電気除去能力を有します（特許取得済み）
・内層はポリアミド（ナイロン樹脂）のため、塗料、有機溶剤、シンナー等に優れた耐薬品性を有します
・1m間隔でホースに長さ印刷があるのでカットが簡単
・積層構造により、ナイロン単層チューブと比較して優れた柔軟性、耐キンク性
【用途】
・自動車などの手吹き塗装用ホースとして最適
・溶剤、塗料の製造設備配管または、静電気対策が必要な機器のエアー、薬液の搬送用として最適
