アソー

アソー

チッコロ-α ステンレス製（SUS-304） SW 両内ネジ型

チッコロ-α ステンレス製（SUS-304） SW 両内ネジ型
  • 数量スライド割引
  • 一部当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件） この商品のFAQをみる(1件)
通常価格(税別)
7,189円 ～ 8,189円
税込価格
7,908円 ～ 9,008円

一次側、二次側共にテーパー（PT）内ネジのタイプで、最もポピュラーなタイプの小...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定3件の候補があります。

Loading...

商品情報

一次側、二次側共にテーパー（PT）内ネジのタイプで、最もポピュラーなタイプの小型ニードルバルブ

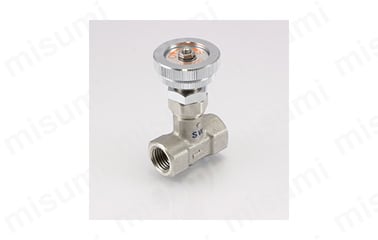

両内ネジ型1

両内ネジ型1

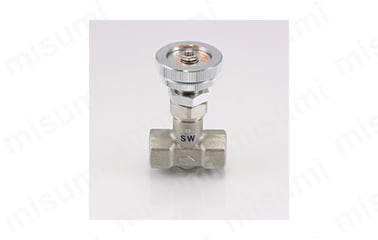

両内ネジ型2

両内ネジ型2

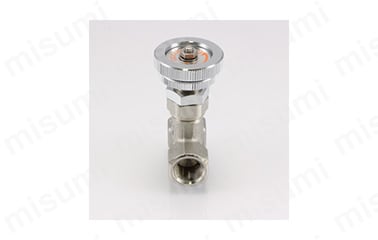

両内ネジ型3

両内ネジ型3

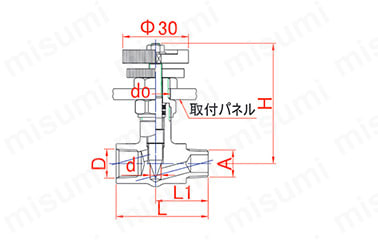

寸法図・寸法表

寸法図

寸法図

品番φdA(Rc)D(Rc)φd0L1LH(約)
SW-10114.51/81/814163255
SW-102251/41/414183653
SW-103353/83/814204053

製品仕様

使用圧力MAX 1.96MPa
使用温度-20℃（凍結無き事）～+150℃
弁箱耐圧検査3.0MPa
弁座漏れ検査0.6MPa
ボディ材質SUS304
スピンドル材質SUS304
Oリング材質PTFE
流体上記材質に悪影響が無い流体

型番リスト

表示件数:
  1. 1
型番
一次側(供給側) 取付ネジ呼び A
二次側(制御側) 取付ネジ呼び D
トラスココード
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1/8B(6A)
1/8B(6A)
295-0651
10

1個

7,189円( 7,908円 )

7日目

1/4B(8A)
1/4B(8A)
295-0669
10

1個

7,189円( 7,908円 )

在庫品1日目

当日出荷可能

3/8B(10A)
3/8B(10A)
295-0677
10

1個

8,189円( 9,008円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

一次側、二次側共にテーパー（PT）内ネジのタイプで、最もポピュラーなタイプの小型ニードルバルブ。
【特長】
・パネル取付機能とロック機構を、標準装備。
・経済性・利便性・耐蝕性を追求。
・流量の制御弁。
【用途】
・化学・医療・水産関連の機械・器具等に最適。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

ダウンロード (PDF)
カタログ（見開き版）
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

チッコロ-α ステンレス製（SUS-304） SW 両内ネジ型

チッコロ-α ステンレス製（SUS-304） SW 両内ネジ型

    チッコロ-α ステンレス製（SUS-304） 8000シリーズ SW 両内ネジ型

    チッコロ-α ステンレス製（SUS-304） 8000シリーズ SW 両内ネジ型

      チッコロ-α ステンレス製（SUS-304） 7000シリーズ SW 両内ネジ型

      チッコロ-α ステンレス製（SUS-304） 7000シリーズ SW 両内ネジ型

        チッコロ-α ステンレス製（SUS-304） SM 外・内ネジ型

        チッコロ-α ステンレス製（SUS-304） SM 外・内ネジ型

          チッコロ-α ステンレス製（SUS-304） SS 両外ネジ型

          チッコロ-α ステンレス製（SUS-304） SS 両外ネジ型

            チッコロ-α ステンレス製（SUS-304） 7000シリーズ SM 外・内ネジ型

            チッコロ-α ステンレス製（SUS-304） 7000シリーズ SM 外・内ネジ型

              チッコロ-α ステンレス製（SUS-304） 8000シリーズ SM 外・内ネジ型

              チッコロ-α ステンレス製（SUS-304） 8000シリーズ SM 外・内ネジ型

                チッコロ-α ステンレス製（SUS-304） 8000シリーズ SS 両外ネジ型

                チッコロ-α ステンレス製（SUS-304） 8000シリーズ SS 両外ネジ型

                  チッコロ 黄銅製（クロームメッキ仕上） ストレート型 CW 両内ネジ型

                  チッコロ 黄銅製（クロームメッキ仕上） ストレート型 CW 両内ネジ型

                    チッコロ 黄銅製（クロームメッキ仕上） 7000シリーズ CW 両内ネジ型

                    チッコロ 黄銅製（クロームメッキ仕上） 7000シリーズ CW 両内ネジ型

                      チッコロ 黄銅製（クロームメッキ仕上） 6000シリーズ CM 外・内ネジ型

                      チッコロ 黄銅製（クロームメッキ仕上） 6000シリーズ CM 外・内ネジ型

                        チッコロ 黄銅製（クロームメッキ仕上） 両口タイプ CY ホースジョイント型

                        チッコロ 黄銅製（クロームメッキ仕上） 両口タイプ CY ホースジョイント型

                          チッコロ 黄銅製（クロームメッキ仕上） 両口タイプ CF 銅管用中間フレアー型

                          チッコロ 黄銅製（クロームメッキ仕上） 両口タイプ CF 銅管用中間フレアー型
                            メーカー アソー アソー アソー アソー アソー アソー アソー アソー アソー アソー アソー アソー アソー
                            通常価格 7,189円～ 10,458円～ 10,121円～ 5,630円～ 7,189円～ 11,748円 10,886円～ 10,691円～ 1,408円 6,849円 4,906円～ 2,269円 1,673円～
                            通常出荷日 在庫品1日目～   当日出荷可能 8日目   8日目   4日目～   4日目～   8日目   8日目   8日目～   在庫品1日目   当日出荷可能 8日目   8日目   在庫品1日目   当日出荷可能 4日目
                            本体形状 ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート 両口タイプ 両口タイプ
                            本体材質 SUS304 SUS304 SUS304 SUS304 SUS304 SUS304 SUS304 SUS304 C3771BE C3771BE C3771BE C3771BE C3771BE
                            使用流体 水 / 空気 / 油 水 / 空気 / 油 水 / 空気 / 油 水 / 空気 / 油 水 / 空気 / 油 水 / 空気 / 油 水 / 空気 / 油 水 / 空気 / 油 水 / 空気 / 油 水 / 空気 / 油 水 / 空気 / 油 水 / 空気 / 油 水 / 空気 / 油
                            一次側(供給側) 接続種類 A Rc(PT) Rc(PT) Rc(PT) R(PT) R(PT) R(PT) R(PT) R(PT) Rc(PT) Rc(PT) Rc(PT) ホースジョイント型 銅管用中間フレアー型
                            二次側(制御側) 接続種類 D Rc(PT) Rc(PT) Rc(PT) Rc(PT) R(PT) Rc(PT) Rc(PT) R(PT) Rc(PT) Rc(PT) R(PT) ホースジョイント型 銅管用フレアー型

                            よく一緒に購入される商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            チッコロ-α ステンレス製（SUS-304） SW 両内ネジ型のレビュー

                            評価 5.0 平均満足度：5.0 1件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            エアー調整
                            評価 5.0満足度：5.02019/05/22
                            実験装置の流量調整に使用しました。ロックねじ付きなので勝手に流量が変わる事なく使用できています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            よくあるご質問（FAQ）

                            Q なぜ流体方向が決まっているのですか？
                            A
                            ニードルバルブの構造上、二次側から流すと重力により全閉状態でももれる可能性があるからです。
