スライドレール 中荷重 フルトラベル 3303
- 通常単価(税別)
- 4,182円
- 税込単価
- 4,600円
インナーレールを完全に引き出せる3段引きのスライドレール。【特長】・スチール製...
指定中 の仕様・寸法情報
商品情報

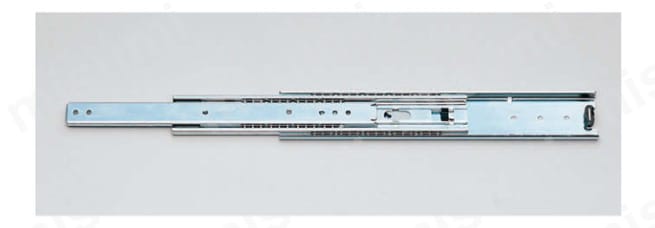

スチール製、3段引き消音タイプのスライドレール
C3303
商品概要
スライドレール寸法図
スライドレール寸法図2
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| ① | アウターレール | 鋼 | 光沢クロメート処理（三価） |
| ② | 中間レール | 鋼 | 光沢クロメート処理（三価） |
| ③ | インナーレール | 鋼 | 光沢クロメート処理（三価） |
| ④ | リテーナー | 鋼 | （亜鉛めっき鋼板） |
| ⑤ | スチールボール | 鋼 | － |
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | H | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C3303-12 | 304.8 | 330 | - | - | 234.9 | 247.6 | 260.3 | － | 161.9 | 209.5 | 686N/ペア | 70kgf/ペア | 1.38kg/ペア |
| C3303-14 | 355.6 | 381 | - | - | 285.7 | 298.4 | 311.1 | － | 212.7 | 260.3 | 657N/ペア | 67kgf/ペア | 1.64kg/ペア |
| C3303-16 | 406.4 | 432 | - | - | 336.5 | 349.2 | 361.9 | － | 263.5 | 311.1 | 618N/ペア | 63kgf/ペア | 1.90kg/ペア |
| C3303-18 | 457.2 | 483 | 177.8 | 314.3 | 387.3 | 400.0 | 412.7 | 212.7 | 314.3 | 361.9 | 579N/ペア | 59kgf/ペア | 2.16kg/ペア |
| C3303-20 | 508.0 | 533 | 203.2 | 365.1 | 438.1 | 450.8 | 463.5 | 238.1 | 365.1 | 412.7 | 569N/ペア | 58kgf/ペア | 2.42kg/ペア |
| C3303-22 | 558.8 | 584 | 228.6 | 415.9 | 488.9 | 501.6 | 514.3 | 263.5 | 415.9 | 463.5 | 549N/ペア | 56kgf/ペア | 2.68kg/ペア |
| C3303-24 | 609.6 | 635 | 254.0 | 466.7 | 539.7 | 552.4 | 565.1 | 288.9 | 466.7 | 514.3 | 530N/ペア | 54kgf/ペア | 2.94kg/ペア |
| C3303-26 | 660.4 | 686 | 279.4 | 517.5 | 590.5 | 603.2 | 615.9 | 314.3 | 517.5 | 565.1 | 500N/ペア | 51kgf/ペア | 3.20kg/ペア |
| C3303-28 | 711.2 | 737 | 304.8 | 568.3 | 641.3 | 654.0 | 666.7 | 339.7 | 568.3 | 615.9 | 490N/ペア | 50kgf/ペア | 3.46kg/ペア |
型番リスト
Loading...
詳細情報
基本情報
インナーレールを完全に引き出せる3段引きのスライドレール。
【特長】
・スチール製。
・レール操作でインナーレールを取り外し可能。
・レール全閉時にした時、閉じた状態を保持する簡易的なキャッチ機能付。
・全開時、全閉時の金属音を緩和する消音機構付。
・耐荷重は50～70kgf/ペア（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
・インナーレールとアウターレールの組み合わせ不可。
【用途】
・引き出し用のレールとして最適。
カタログ
C3303-12で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
スライドレール 中荷重 フルトラベル 3303の型番C3303-12のページです。
型番C3303-12に関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
スライドレール 中荷重 フルトラベル 3303のレビュー
この商品のバリエーション
| 型番 |
|---|
| C3303-14 |
| C3303-16 |
| C3303-18 |
| C3303-20 |
| C3303-22 |
| C3303-24 |
| 型番 | 通常単価(税別)(税込単価) | 最小発注数量 | スライド値引 | 通常 出荷日 | RoHS ? | ストローク（範囲） (mm) | レール長さ（範囲） (mm) | 定格荷重［2本使用時］（範囲） (N) | ストローク (mm) | レール長さ (mm) | 定格荷重(2本使用時) (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|
4,267円 ( 4,694円 ) | 1個 | - | 3日目 | 10 | 351～550 | 351～550 | 601～800 | 381 | 355.6 | 657 | |
4,413円 ( 4,854円 ) | 1個 | - | 3日目 | 10 | 351～550 | 351～550 | 601～800 | 432 | 406.4 | 618 | |
4,505円 ( 4,956円 ) | 1個 | - | 3日目 | 10 | 351～550 | 351～550 | 401～600 | 483 | 457.2 | 579 | |
4,692円 ( 5,161円 ) | 1個 | - | 3日目 | 10 | 351～550 | 351～550 | 401～600 | 533 | 508 | 569 | |
5,117円 ( 5,629円 ) | 1個 | - | 3日目 | 10 | 551～750 | 551～750 | 401～600 | 584 | 558.8 | 549 | |
5,253円 ( 5,778円 ) | 1個 | - | 3日目 | 10 | 551～750 | 551～750 | 401～600 | 635 | 609.6 | 530 |
