スライドレール 重荷重 フルトラベル 530
- 通常単価(税別)
- 18,275円
- 税込単価
- 20,103円
インナーレールを完全に引き出せるスライドレール。【特長】・耐荷重は272～42...
指定中 の仕様・寸法情報
商品情報
スチール製、3段引きタイプのスライドレール
C530
商品概要

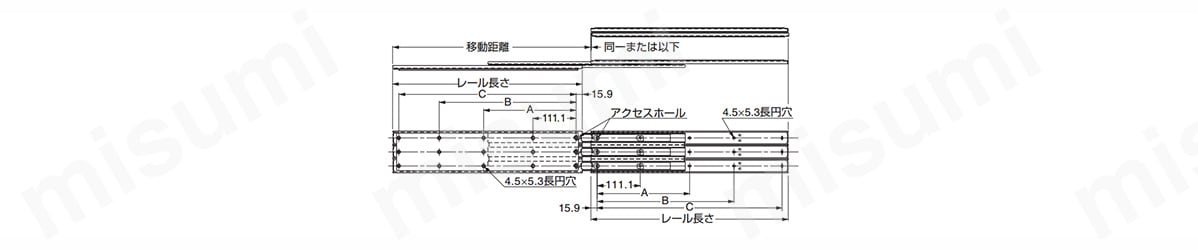

スライドレール寸法図1
| 品番 | レール長さ | 移動距離 | A | B | C | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|
| C530-12 | 304.8 | 327 | － | 149.2 | 273 | 4119N/ペア | 420kgf/ペア | 5.99kg/ペア |
| C530-14 | 355.6 | 378 | － | 200 | 323.8 | 4050N/ペア | 413kgf/ペア | 7.03kg/ペア |
| C530-16 | 406.4 | 429 | － | 250.8 | 374.6 | 3932N/ペア | 401kgf/ペア | 8.03kg/ペア |
| C530-18 | 457.2 | 479 | 212.7 | 301.6 | 425.4 | 3776N/ペア | 385kgf/ペア | 9.07kg/ペア |
| C530-20 | 508 | 530 | 238.1 | 352.4 | 476.2 | 3648N/ペア | 372kgf/ペア | 10.02kg/ペア |
| C530-22 | 558.8 | 581 | 263.5 | 403.2 | 527 | 3472N/ペア | 354kgf/ペア | 11.02kg/ペア |
| C530-24 | 609.6 | 632 | 288.9 | 454 | 577.8 | 3246N/ペア | 331kgf/ペア | 12.07kg/ペア |
| C530-26 | 660.4 | 683 | 314.3 | 504.8 | 628.6 | 2981N/ペア | 304kgf/ペア | 13.06kg/ペア |
| C530-28 | 711.2 | 733 | 339.7 | 555.6 | 679.4 | 2667N/ペア | 272kgf/ペア | 14.02kg/ペア |

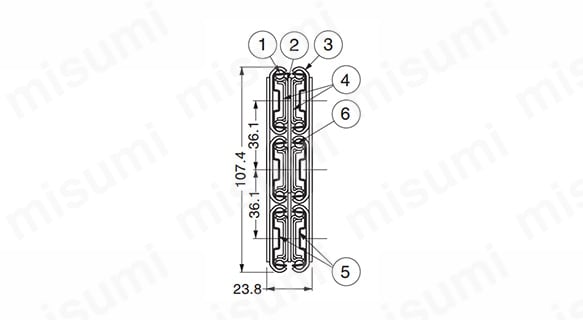

スライドレール寸法図2
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| ① | アウターレール | 鋼 | 光沢クロメート処理(三価) |
| ② | 中間レール | 鋼 | 光沢クロメート処理(三価) |
| ③ | インナーレール | 鋼 | 光沢クロメート処理(三価) |
| ④ | 補強板 | 鋼 | 光沢クロメート処理(三価) |
| ⑤ | リテーナー | 鋼 | (亜鉛めっき鋼板) |
| ⑥ | スチールボール | 鋼 | － |
型番リスト
Loading...
詳細情報
基本情報
インナーレールを完全に引き出せるスライドレール。
【特長】
・耐荷重は272～420kgf/ペア（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
・スチール製。
・3段引きタイプ。
【用途】
・引き出し用のレールとして最適。
カタログ
類似品
C530-12で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
スライドレール 重荷重 フルトラベル 530の型番C530-12のページです。
型番C530-12に関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
スライドレール 重荷重 フルトラベル 530のレビュー
この商品のバリエーション
| 型番 |
|---|
| C530-14 |
| C530-16 |
| C530-18 |
| C530-20 |
| C530-22 |
| C530-24 |
| 型番 | 通常単価(税別)(税込単価) | 最小発注数量 | スライド値引 | 通常 出荷日 | RoHS ? | ストローク（範囲） (mm) | レール長さ（範囲） (mm) | 定格荷重［2本使用時］（範囲） (N) | ストローク (mm) | レール長さ (mm) | 定格荷重(2本使用時) (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|
19,550円 ( 21,505円 ) | 1個 | - | 3日目 | 10 | 351～550 | 351～550 | 4,001～ | 378 | 355.6 | 4050 | |
20,570円 ( 22,627円 ) | 1個 | - | 3日目 | 10 | 351～550 | 351～550 | 2,001～4,000 | 429 | 406.4 | 3932 | |
22,355円 ( 24,591円 ) | 1個 | - | 4日目 | 10 | 351～550 | 351～550 | 2,001～4,000 | 479 | 457.2 | 3776 | |
23,630円 ( 25,993円 ) | 1個 | - | 3日目 | 10 | 351～550 | 351～550 | 2,001～4,000 | 530 | 508 | 3648 | |
25,755円 ( 28,331円 ) | 1個 | - | 3日目 | 10 | 551～750 | 551～750 | 2,001～4,000 | 581 | 558.8 | 3472 | |
27,456円 ( 30,202円 ) | 1個 | - | 3日目 | 10 | 551～750 | 551～750 | 2,001～4,000 | 632 | 609.6 | 3246 |
