スライドレール デュアルフリップロックタイプ C2731FL
- 数量スライド割引
- 通常価格(税別)
- 3,995円 ～ 5,061円
- 税込価格
- 4,395円 ～ 5,567円
【特長】・インナーレールを完全に引き出せる3段引のスライドレールです。・全開時...
商品情報

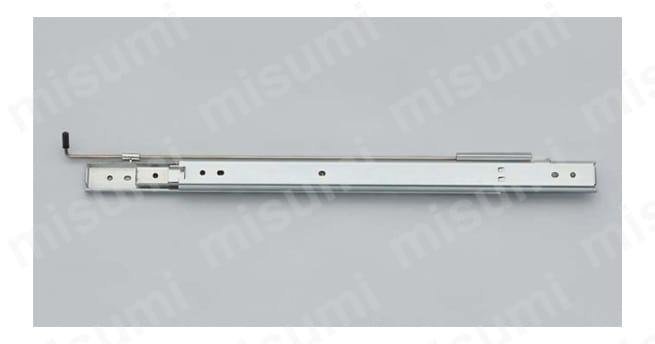

デュアルフリップロックタイプの3段引きスライドレール
C2731FL（右レール）

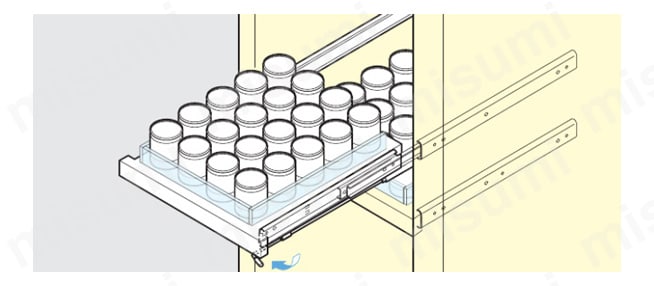

使用例
左レールを上下逆にして右レールとして使用する例
商品概要

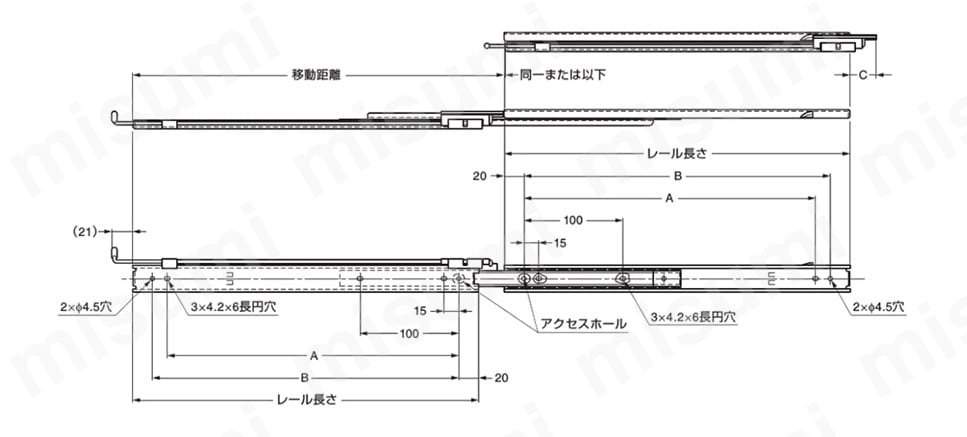

スライドレール寸法図（左レール）

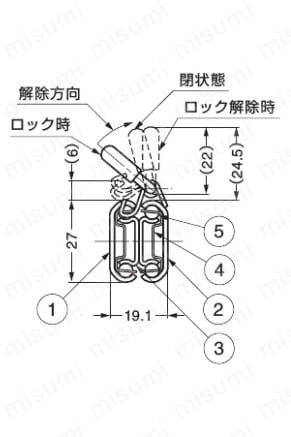

スライドレール寸法図
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| 1 | アウターレール | 鋼 | 光沢クロメート処理（三価） |
| 2 | インナーレール | 鋼 | 光沢クロメート処理（三価） |
| 3 | 中間レール | 鋼 | 光沢クロメート処理（三価） |
| 4 | リテーナー | 鋼 | （亜鉛めっき鋼板） |
| 5 | スチールボール | 鋼 | － |
| 品番 | レール長さ | 移動距離 | A | B | C | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|
| C2731-25 FL（L） | 250 | 278 | 195 | 210 | 30.5 | 363 | 37 | 0.44kg |
| C2731-25 FL（R） | 250 | 278 | 195 | 210 | 30.5 | 363 | 37 | 0.44kg |
| C2731-30 FL（L） | 300 | 327 | 245 | 260 | 29.7 | 353 | 36 | 0.52kg |
| C2731-30 FL（R） | 300 | 327 | 245 | 260 | 29.7 | 353 | 36 | 0.52kg |
| C2731-35 FL（L） | 350 | 376 | 295 | 310 | 28.9 | 333 | 34 | 0.61kg |
| C2731-35 FL（R） | 350 | 376 | 295 | 310 | 28.9 | 333 | 34 | 0.61kg |
| C2731-40 FL（L） | 400 | 425 | 345 | 360 | 28.1 | 314 | 32 | 0.7kg |
| C2731-40 FL（R） | 400 | 425 | 345 | 360 | 28.1 | 314 | 32 | 0.7kg |
型番リスト
- 表示件数:
| 型番 |
ストローク（範囲）(mm) |
レール長さ（範囲）(mm) |
仕様 |
耐荷重/ペア(N) |
ストローク(mm) |
レール長さ(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
151～350
|
151～350
|
左用
|
363
|
278
|
250
| 10 | 1個 | 3,995円(
4,395円
) | 4日目 | |
151～350
|
151～350
|
右用
|
363
|
278
|
250
| 10 | 1個 | 4,195円(
4,615円
) | 4日目 | |
151～350
|
151～350
|
左用
|
353
|
327
|
300
| 10 | 1個 | 4,481円(
4,929円
) | 4日目 | |
151～350
|
151～350
|
右用
|
353
|
327
|
300
| 10 | 1個 | 4,267円(
4,694円
) | 4日目 |
Loading...
詳細情報
基本情報
【特長】
・インナーレールを完全に引き出せる3段引のスライドレールです。
・全開時と全閉時にロックします。
・ロック解除レバーがインナーレールの先端付近（手元）にあり、ロック解除操作がよりしやすく、指先を挟みにくく安全です。
・レール長さが同じであれば、スライドレールC2731と併用できます。
・耐荷重は32～37kgf/ペア（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
・推奨ねじはM4バインド、またはM3バインド、M3トラス、十字穴付タッピングねじ呼び3.5。
【用途】
・引き出し用のレールとして最適。
(i)ご注意
- レールは左右勝手違いがあります。取り付け時、レバー操作用スペースを確保すること。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
