スライドレール 中荷重 フルトラベル 3300
- 通常単価(税別)
- 3,995円
- 税込単価
- 4,395円
インナーレールを完全に引き出せる3段引きのスライドレール。【特長】・全開時、全...
指定中 の仕様・寸法情報
商品情報
スチール製、3段引き消音ストッパ付タイプのスライドレール
C3300
商品概要

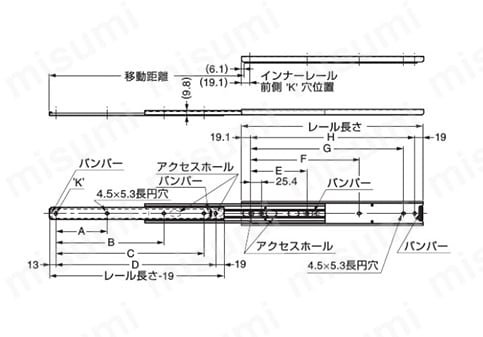

スライドレール寸法図

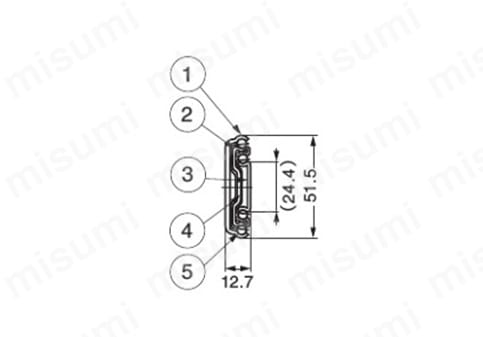

スライドレール寸法図2
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| ① | アウターレール | 鋼 | 光沢クロメート処理（三価） |
| ② | 中間レール | 鋼 | 光沢クロメート処理（三価） |
| ③ | インナーレール | 鋼 | 光沢クロメート処理（三価） |
| ④ | リテーナー | 鋼 | (亜鉛めっき鋼板) |
| ⑤ | スチールボール | 鋼 | − |
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | H | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C3300-12 | 304.8 | 330 | 76.2 | 177.8 | 228.6 | 254 | 88.9 | 177.8 | 241.3 | 266.7 | 853N/ペア | 87kgf/ペア | 1.42kg/ペア |
| C3300-14 | 355.6 | 381 | 101.6 | 215.9 | 279.4 | 304.8 | 101.6 | 215.9 | 292.1 | 317.5 | 824N/ペア | 84kgf/ペア | 1.68kg/ペア |
| C3300-16 | 406.4 | 432 | 114.3 | 241.3 | 330.2 | 355.6 | 127 | 241.3 | 342.9 | 368.3 | 775N/ペア | 79kgf/ペア | 1.94kg/ペア |
| C3300-18 | 457.2 | 483 | 139.7 | 279.4 | 381 | 406.4 | 139.7 | 279.4 | 393.7 | 419.1 | 726N/ペア | 74kgf/ペア | 2.2kg/ペア |
| C3300-20 | 508 | 533 | 152.4 | 317.5 | 431.8 | 457.2 | 152.4 | 317.5 | 444.5 | 469.9 | 706N/ペア | 72kgf/ペア | 2.46kg/ペア |
| C3300-22 | 558.8 | 584 | 177.8 | 355.6 | 482.6 | 508 | 177.8 | 342.9 | 495.3 | 520.7 | 686N/ペア | 70kgf/ペア | 2.72kg/ペア |
| C3300-24 | 609.6 | 635 | 190.5 | 381 | 533.4 | 558.8 | 190.5 | 381 | 546.1 | 571.5 | 657N/ペア | 67kgf/ペア | 2.98kg/ペア |
| C3300-26 | 660.4 | 686 | 203.2 | 419.1 | 584.2 | 609.6 | 203.2 | 419.1 | 596.9 | 622.3 | 628N/ペア | 64kgf/ペア | 3.24kg/ペア |
| C3300-28 | 711.2 | 737 | 228.6 | 457.2 | 635 | 660.4 | 228.6 | 444.5 | 647.7 | 673.1 | 608N/ペア | 62kgf/ペア | 3.5kg/ペア |
型番リスト
Loading...
詳細情報
基本情報
インナーレールを完全に引き出せる3段引きのスライドレール。
【特長】
・全開時、全閉時の金属音を緩和する消音機構付。
・定格荷重は62～87kgf/ペア（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
・スチール製、3段引き消音ストッパ付タイプ。
・スライドの厚みは、スチールボールで支持された箇所での測定寸法。
・取付ねじは、M4バインドまたはトラス小ねじを使用。
・スライドは、消音バンパー付。左右共通。
【用途】
・引き出し用のレールとして最適。
カタログ
C3300-12で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
スライドレール 中荷重 フルトラベル 3300の型番C3300-12のページです。
型番C3300-12に関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
この商品のバリエーション
| 型番 |
|---|
| C3300 |
| C3300-14 |
| C3300-16 |
| C3300-18 |
| C3300-20 |
| C3300-22 |
| 型番 | 通常単価(税別)(税込単価) | 最小発注数量 | スライド値引 | 通常 出荷日 | RoHS ? | ストローク（範囲） (mm) | レール長さ（範囲） (mm) | 定格荷重［2本使用時］（範囲） (N) | ストローク (mm) | レール長さ (mm) | 定格荷重(2本使用時) (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|
- ( - ) | 1個 | - | - | - | - | - | - | - | - | - | |
4,080円 ( 4,488円 ) | 1個 | - | 3日目 | 10 | 351～550 | 351～550 | 801～1,000 | 381 | 356 | 824 | |
4,182円 ( 4,600円 ) | 1個 | - | 3日目 | 10 | 351～550 | 351～550 | 601～800 | 432 | 406 | 775 | |
4,318円 ( 4,750円 ) | 1個 | - | 3日目 | 10 | 351～550 | 351～550 | 601～800 | 483 | 457 | 726 | |
4,556円 ( 5,012円 ) | 1個 | - | 3日目 | 10 | 351～550 | 351～550 | 601～800 | 533 | 508 | 706 | |
4,837円 ( 5,321円 ) | 1個 | - | 3日目 | 10 | 551～750 | 551～750 | 601～800 | 584 | 559 | 686 |
