南国フレキ工業

南国フレキ工業

NK-1300 メスソケット式フレキシブルホース

NK-1300 メスソケット式フレキシブルホース

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
3,815円 ～ 95,186円
税込価格
4,197円 ～ 104,705円

両端に角ソケット（Rc）が両端についたフレキシブルホース。【特長】・チューブに...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定324件の候補があります。

Loading...

商品情報

製品仕様

NK-1300
用途によりチューブを変更する事が可能

用途によりチューブを変更する事が可能

材質

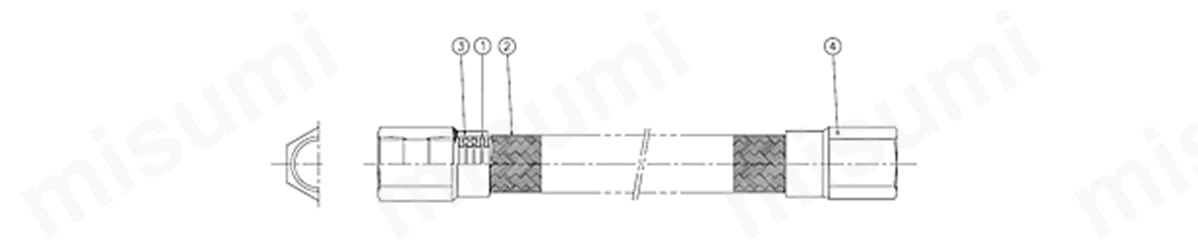

NK-1300 メスソケット式フレキシブルホースの材質説明図
番号品名材質
1チューブSUS304、316L
2ブレードSUS304
3ブレード止リングSUS304
4ソケットSS400、SUS304

標準:6A（1/8B）-80A（4B）

仕様

■低圧炭素鋼継手

  • 温度：-10～+250℃ ※シール材考慮せず。
  • 設計圧力：1.0MPa
  • 流体：空気・水・蒸気・油

■低圧ステンレス継手

  • 温度：-40～+450℃ ※シール材考慮せず。
  • 設計圧力：1.0MPa
  • 流体：空気・水・蒸気・油・薬品

規格表

標準

呼称径内径外径（φmm）ピッチ板厚最小曲げ半径（mm）重量（kg/m）
（φmm）裸ブレード（mm）（ｔ）固定繰返し裸1重ブレード
8Aa7.210.912.12.40.2251000.080.2
10Aa10.515.116.33.10.25351200.140.3
15Aa1318.419.63.30.25501400.180.35
20Aa1925.426.93.80.3652000.320.55
25Aa25.332.5344.50.3802400.430.7
32Aa33.540.642.25.10.31003000.50.85
40Aa39.147.549.15.90.351203600.71.2
50Aa52.661.563.16.40.351404500.91.5
65Aa667778.68.40.42205501.352.3

a：単山形

使用例

フレキシブルホースの正しい取付け方

屈曲部にはエルボを使用して、チューブは真直に取付けてください。

屈曲部にはエルボを使用して、チューブは真直に取付けてください。

小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。

小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。

小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。

小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。

エルボの使用と、U字配管になるようにチューブの取付を行います。

エルボの使用と、U字配管になるようにチューブの取付を行います。

エルボの使用と、U字配管になるようにチューブの取付を行います。

エルボの使用と、U字配管になるようにチューブの取付を行います。

ホースの動きに同調する回転ローラーを取付けることにより、無理な屈曲は避けられます。

ホースの動きに同調する回転ローラーを取付けることにより、無理な屈曲は避けられます。

半円の滑車を取付けて、許容範囲を維持してください。

半円の滑車を取付けて、許容範囲を維持してください。

ロール巻のチューブの許容曲げ半径を維持して、引張り方向に対して無理のない形にロール巻を立ててください。

ロール巻のチューブの許容曲げ半径を維持して、引張り方向に対して無理のない形にロール巻を立ててください。

エルボの使用と、U字配管になるようにチューブの取付を行います。

エルボの使用と、U字配管になるようにチューブの取付を行います。

回転ジョイントを取付けて、チューブをねじらないようにしてください。

回転ジョイントを取付けて、チューブをねじらないようにしてください。

チューブの取付は、運動方向に対して常に平行になるように取付けてください。

チューブの取付は、運動方向に対して常に平行になるように取付けてください。



型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ
型番
使用流体
内径(mm)
ブレード有り外径(φ)
使用温度範囲(℃)
長さ(mm)
ブレード無し外径(φ)
呼称径（口径）
MK金具材質
最小曲げ半径詳細(振動無し時/振動あり時)(mm)
ピッチ(mm)
板厚(t)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
蒸気 / 水 / 油 / 空気
7.2
12.1
-10～250
1000
10.9
8A
SS400
25
2.4
0.2
10

1個

5,433円( 5,976円 )

3日目

蒸気 / 水 / 油 / 空気
7.2
12.1
-10～250
1100
10.9
8A
SS400
25
2.4
0.2
10

1個

5,664円( 6,230円 )

3日目

蒸気 / 水 / 油 / 空気
7.2
12.1
-10～250
1200
10.9
8A
SS400
25
2.4
0.2
10

1個

5,894円( 6,483円 )

3日目

蒸気 / 水 / 油 / 空気
7.2
12.1
-10～250
1300
10.9
8A
SS400
25
2.4
0.2
10

1個

6,128円( 6,741円 )

3日目

蒸気 / 水 / 油 / 空気
7.2
12.1
-10～250
1400
10.9
8A
SS400
25
2.4
0.2
10

1個

6,359円( 6,995円 )

3日目

蒸気 / 水 / 油 / 空気
7.2
12.1
-10～250
1500
10.9
8A
SS400
25
2.4
0.2
10

1個

6,589円( 7,248円 )

3日目

蒸気 / 水 / 油 / 空気
7.2
12.1
-10～250
1600
10.9
8A
SS400
25
2.4
0.2
10

1個

6,819円( 7,501円 )

3日目

蒸気 / 水 / 油 / 空気
7.2
12.1
-10～250
1700
10.9
8A
SS400
25
2.4
0.2
10

1個

7,050円( 7,755円 )

3日目

蒸気 / 水 / 油 / 空気
7.2
12.1
-10～250
1800
10.9
8A
SS400
25
2.4
0.2
10

1個

7,284円( 8,012円 )

3日目

蒸気 / 水 / 油 / 空気
7.2
12.1
-10～250
1900
10.9
8A
SS400
25
2.4
0.2
10

1個

7,515円( 8,267円 )

3日目

蒸気 / 水 / 油 / 空気
7.2
12.1
-10～250
2000
10.9
8A
SS400
25
2.4
0.2
10

1個

7,746円( 8,521円 )

3日目

蒸気 / 水 / 油 / 空気
7.2
12.1
-10～250
300
10.9
8A
SS400
25
2.4
0.2
10

1個

3,815円( 4,197円 )

3日目

蒸気 / 水 / 油 / 空気
7.2
12.1
-10～250
400
10.9
8A
SS400
25
2.4
0.2
10

1個

4,046円( 4,451円 )

3日目

蒸気 / 水 / 油 / 空気
7.2
12.1
-10～250
500
10.9
8A
SS400
25
2.4
0.2
10

1個

4,277円( 4,705円 )

3日目

蒸気 / 水 / 油 / 空気
7.2
12.1
-10～250
600
10.9
8A
SS400
25
2.4
0.2
10

1個

4,508円( 4,959円 )

3日目

蒸気 / 水 / 油 / 空気
7.2
12.1
-10～250
700
10.9
8A
SS400
25
2.4
0.2
10

1個

4,740円( 5,214円 )

3日目

蒸気 / 水 / 油 / 空気
7.2
12.1
-10～250
800
10.9
8A
SS400
25
2.4
0.2
10

1個

4,972円( 5,469円 )

3日目

蒸気 / 水 / 油 / 空気
7.2
12.1
-10～250
900
10.9
8A
SS400
25
2.4
0.2
10

1個

5,202円( 5,722円 )

3日目

蒸気 / 水 / 油 / 空気
10.5
16.3
-10～250
1000
15.1
10A
SS400
35
3.1
0.25
10

1個

5,741円( 6,315円 )

3日目

蒸気 / 水 / 油 / 空気
10.5
16.3
-10～250
1100
15.1
10A
SS400
35
3.1
0.25
10

1個

5,974円( 6,571円 )

3日目

蒸気 / 水 / 油 / 空気
10.5
16.3
-10～250
1200
15.1
10A
SS400
35
3.1
0.25
10

1個

6,205円( 6,826円 )

3日目

蒸気 / 水 / 油 / 空気
10.5
16.3
-10～250
1300
15.1
10A
SS400
35
3.1
0.25
10

1個

6,435円( 7,079円 )

3日目

蒸気 / 水 / 油 / 空気
10.5
16.3
-10～250
1400
15.1
10A
SS400
35
3.1
0.25
10

1個

6,666円( 7,333円 )

3日目

蒸気 / 水 / 油 / 空気
10.5
16.3
-10～250
1500
15.1
10A
SS400
35
3.1
0.25
10

1個

6,896円( 7,586円 )

3日目

蒸気 / 水 / 油 / 空気
10.5
16.3
-10～250
1600
15.1
10A
SS400
35
3.1
0.25
10

1個

7,128円( 7,841円 )

3日目

蒸気 / 水 / 油 / 空気
10.5
16.3
-10～250
1700
15.1
10A
SS400
35
3.1
0.25
10

1個

7,361円( 8,097円 )

3日目

蒸気 / 水 / 油 / 空気
10.5
16.3
-10～250
1800
15.1
10A
SS400
35
3.1
0.25
10

1個

7,591円( 8,350円 )

3日目

蒸気 / 水 / 油 / 空気
10.5
16.3
-10～250
1900
15.1
10A
SS400
35
3.1
0.25
10

1個

7,821円( 8,603円 )

3日目

蒸気 / 水 / 油 / 空気
10.5
16.3
-10～250
2000
15.1
10A
SS400
35
3.1
0.25
10

1個

8,052円( 8,857円 )

3日目

蒸気 / 水 / 油 / 空気
10.5
16.3
-10～250
300
15.1
10A
SS400
35
3.1
0.25
10

1個

4,124円( 4,536円 )

3日目

蒸気 / 水 / 油 / 空気
10.5
16.3
-10～250
400
15.1
10A
SS400
35
3.1
0.25
10

1個

4,355円( 4,791円 )

3日目

蒸気 / 水 / 油 / 空気
10.5
16.3
-10～250
500
15.1
10A
SS400
35
3.1
0.25
10

1個

4,585円( 5,044円 )

3日目

蒸気 / 水 / 油 / 空気
10.5
16.3
-10～250
600
15.1
10A
SS400
35
3.1
0.25
10

1個

4,818円( 5,300円 )

3日目

蒸気 / 水 / 油 / 空気
10.5
16.3
-10～250
700
15.1
10A
SS400
35
3.1
0.25
10

1個

5,048円( 5,553円 )

3日目

蒸気 / 水 / 油 / 空気
10.5
16.3
-10～250
800
15.1
10A
SS400
35
3.1
0.25
10

1個

5,279円( 5,807円 )

3日目

蒸気 / 水 / 油 / 空気
10.5
16.3
-10～250
900
15.1
10A
SS400
35
3.1
0.25
10

1個

5,510円( 6,061円 )

3日目

蒸気 / 水 / 油 / 空気
13
19.6
-10～250
1000
18.4
15A
SS400
50
3.3
0.25
10

1個

7,110円( 7,821円 )

3日目

蒸気 / 水 / 油 / 空気
13
19.6
-10～250
1100
18.4
15A
SS400
50
3.3
0.25
10

1個

7,494円( 8,243円 )

3日目

蒸気 / 水 / 油 / 空気
13
19.6
-10～250
1200
18.4
15A
SS400
50
3.3
0.25
10

1個

7,879円( 8,667円 )

3日目

蒸気 / 水 / 油 / 空気
13
19.6
-10～250
1300
18.4
15A
SS400
50
3.3
0.25
10

1個

8,266円( 9,093円 )

3日目

蒸気 / 水 / 油 / 空気
13
19.6
-10～250
1400
18.4
15A
SS400
50
3.3
0.25
10

1個

8,650円( 9,515円 )

3日目

蒸気 / 水 / 油 / 空気
13
19.6
-10～250
1500
18.4
15A
SS400
50
3.3
0.25
10

1個

9,035円( 9,939円 )

3日目

蒸気 / 水 / 油 / 空気
13
19.6
-10～250
1600
18.4
15A
SS400
50
3.3
0.25
10

1個

9,421円( 10,363円 )

3日目

蒸気 / 水 / 油 / 空気
13
19.6
-10～250
1700
18.4
15A
SS400
50
3.3
0.25
10

1個

9,807円( 10,788円 )

3日目

蒸気 / 水 / 油 / 空気
13
19.6
-10～250
1800
18.4
15A
SS400
50
3.3
0.25
10

1個

10,192円( 11,211円 )

3日目

蒸気 / 水 / 油 / 空気
13
19.6
-10～250
1900
18.4
15A
SS400
50
3.3
0.25
10

1個

10,577円( 11,635円 )

3日目

蒸気 / 水 / 油 / 空気
13
19.6
-10～250
2000
18.4
15A
SS400
50
3.3
0.25
10

1個

10,963円( 12,059円 )

3日目

蒸気 / 水 / 油 / 空気
13
19.6
-10～250
300
18.4
15A
SS400
50
3.3
0.25
10

1個

4,413円( 4,854円 )

3日目

蒸気 / 水 / 油 / 空気
13
19.6
-10～250
400
18.4
15A
SS400
50
3.3
0.25
10

1個

4,798円( 5,278円 )

3日目

蒸気 / 水 / 油 / 空気
13
19.6
-10～250
500
18.4
15A
SS400
50
3.3
0.25
10

1個

5,183円( 5,701円 )

3日目

蒸気 / 水 / 油 / 空気
13
19.6
-10～250
600
18.4
15A
SS400
50
3.3
0.25
10

1個

5,567円( 6,124円 )

3日目

蒸気 / 水 / 油 / 空気
13
19.6
-10～250
700
18.4
15A
SS400
50
3.3
0.25
10

1個

5,954円( 6,549円 )

3日目

蒸気 / 水 / 油 / 空気
13
19.6
-10～250
800
18.4
15A
SS400
50
3.3
0.25
10

1個

6,338円( 6,972円 )

3日目

蒸気 / 水 / 油 / 空気
13
19.6
-10～250
900
18.4
15A
SS400
50
3.3
0.25
10

1個

6,723円( 7,395円 )

3日目

蒸気 / 水 / 油 / 空気
19
26.9
-10～250
1000
25.4
20A
SS400
65
3.8
0.3
10

1個

8,786円( 9,665円 )

3日目

蒸気 / 水 / 油 / 空気
19
26.9
-10～250
1100
25.4
20A
SS400
65
3.8
0.3
10

1個

9,249円( 10,174円 )

3日目

蒸気 / 水 / 油 / 空気
19
26.9
-10～250
1200
25.4
20A
SS400
65
3.8
0.3
10

1個

9,709円( 10,680円 )

3日目

蒸気 / 水 / 油 / 空気
19
26.9
-10～250
1300
25.4
20A
SS400
65
3.8
0.3
10

1個

10,172円( 11,189円 )

3日目

蒸気 / 水 / 油 / 空気
19
26.9
-10～250
1400
25.4
20A
SS400
65
3.8
0.3
10

1個

10,636円( 11,700円 )

3日目

蒸気 / 水 / 油 / 空気
19
26.9
-10～250
1500
25.4
20A
SS400
65
3.8
0.3
10

1個

11,098円( 12,208円 )

3日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ

Loading...

詳細情報

基本情報

両端に角ソケット（Rc）が両端についたフレキシブルホース。
【特長】
・チューブにメスソケット（RC）を溶接して取り付けた構造です
・相手側の継手がオスニップルの場合に選定できる
・SA／柔軟チューブ・CLT／超柔軟チューブ
【用途】
・配管誤差調整・変位吸収・モーション対応

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

NK-1300 メスソケット式フレキシブルホース

NK-1300 メスソケット式フレキシブルホース

    NK-FJ-C メスユニオン式ふっ素樹脂フレキシブルホース

    NK-FJ-C メスユニオン式ふっ素樹脂フレキシブルホース

      フレキシブルホース　低圧（無溶接）タイプ　ＰＴメス・ＰＴメス

      フレキシブルホース　低圧（無溶接）タイプ　ＰＴメス・ＰＴメス

        NK-1900 ユニオン・ニップル式フレキシブルホース

        NK-1900 ユニオン・ニップル式フレキシブルホース

          NK-1100 フィットユニオン式フレキシブルホース

          NK-1100 フィットユニオン式フレキシブルホース

            NK1100P シールコートユニオン式フレキシブルホース

            NK1100P シールコートユニオン式フレキシブルホース

              NK-3600 ワンタッチカプラー式フレキシブルホース

              NK-3600 ワンタッチカプラー式フレキシブルホース

                NK-1500 オスニップル式フレキシブルホース

                NK-1500 オスニップル式フレキシブルホース

                  NK-1000 標準ユニオン式フレキシブルホース

                  NK-1000 標準ユニオン式フレキシブルホース

                    NK-1100C コアユニオン式フレキシブルホース

                    NK-1100C コアユニオン式フレキシブルホース

                      NK-3500 レバーカップリング式フレキシブルホース

                      NK-3500 レバーカップリング式フレキシブルホース

                        フレキシブルチューブ

                        フレキシブルチューブ

                          S210 ユニオン式非溶接型 フレキシブルメタルホース

                          S210 ユニオン式非溶接型 フレキシブルメタルホース
                            メーカー 南国フレキ工業 南国フレキ工業 ミスミ 南国フレキ工業 南国フレキ工業 南国フレキ工業 南国フレキ工業 南国フレキ工業 南国フレキ工業 南国フレキ工業 南国フレキ工業 ミスミ テクノフレックス
                            通常価格 3,815円～ 11,921円～ - 2,331円～ 3,112円～ 2,676円～ 37,585円～ 2,331円～ 2,140円～ 7,284円～ 35,198円～ - 1,879円～
                            通常出荷日 在庫品1日目～   当日出荷可能 6日目～   3日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 6日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 3日目～   6日目   3日目   在庫品1日目～   当日出荷可能
                            種類 フレキシブルホース ふっ素樹脂フレキシブルホース フレキシブルホース フレキシブルホース フレキシブルホース フレキシブルホース フレキシブルホース フレキシブルホース フレキシブルホース フレキシブルホース フレキシブルホース フレキシブルホース フレキシブルホース
                            ホース材質 SUS304 PTFE SUS304 SUS304 SUS304 SUS304 SUS304 SUS304 SUS304 SUS316L SUS304 SUS304 SUS304
                            接続部 種類 継手 継手 かしめ金具 継手 継手 継手 継手 継手 継手 継手 継手 かしめ金具 かしめ金具
                            かしめ金具 接続形態 めねじｘめねじ めねじｘめねじ めねじｘめねじ - めねじｘめねじ めねじｘめねじ めねじｘめねじ おねじｘおねじ めねじｘめねじ めねじｘめねじ めねじｘめねじ おねじｘおねじ めねじｘめねじ
                            かしめ金具 種類 テーパめねじｘテーパめねじ 平行めねじｘ平行めねじ ユニオンｘユニオン - ユニオンｘユニオン ユニオンｘユニオン カプラー付ｘカプラー付 テーパおねじｘテーパおねじ ユニオンｘユニオン ユニオンｘユニオン カプラー付ｘカプラー付 テーパおねじｘテーパおねじ ユニオンｘユニオン

                            NK-1300 メスソケット式フレキシブルホースのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 振動に強い製品はありますか。
                            A
                            チューブをSAチューブ(柔軟チューブ)に変更することで、振動にも対応できます。(別途御見積となります。)

                            フレキシブルホース・継手・関連部品カテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
