ブレーキパック単体
- 当日出荷可能
- 通常単価(税別)
- 11,988円
- 税込単価
- 13,187円
【特長】・電子ブレーキでモーターを瞬時停止させます・ブレーキ力が大きいため、モ...
-
- 種類：
- その他
-
- 環境：
- 標準
-
- 電磁ブレーキ・クラッチ：
- なし
指定中 の仕様・寸法情報
商品情報

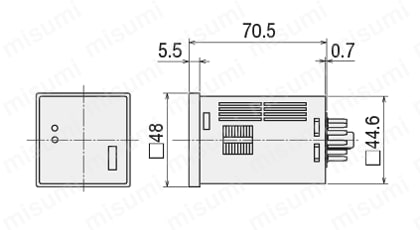

外形図
SB50W
製品仕様
仕様
| 型番 | 電源電圧 | 周波数 | 適用モーター出力 | 機能 | 制御電源 | 入力信号 | 出力信号 | 制動電流継続時間 |
|---|---|---|---|---|---|---|---|---|
| SB-50W | 単相 100-230V ±10% | 50/60Hz | 1W～90W | 瞬時停止 正逆運転 電磁ブレーキ制御 （電磁ブレーキ付モーター） サーマルプロテクタオープン検出 （アラーム出力） シンク／ソースロジック切り替え | DC24V±10% 0.1A以上 | CW、CCW FREE／ALARM-RESET 入力仕様 フォトカプラ入力 入力抵抗4.7kΩ DC24V±10% | ALARM 出力仕様 オープンコレクタ出力 外部使用条件 DC26.4V以下、 10mA以下 | 約0.2秒～0.4秒 |
一般仕様
- 絶縁抵抗：常温常湿において定格運転後、電源入力端子と信号入力端子間をDC500Vメガーで測定した値が100MΩ以上あります。
- 絶縁耐圧：常温常湿において定格運転後、電源入力端子と信号入力端子間に50Hzまたは60Hz、AC3.0kVを1分間印加しても異常を認めません。
- 使用周囲温度：0～+40℃（凍結のないこと）
- 使用周囲湿度：85%以下（結露のないこと）
- 保護等級：IP10
- 質量：0.1kg
商品特長詳細
| 型番 | 電源電圧 | 瞬時停止 | 無接点 制御 | 正逆運転 制御 | 電磁ブレーキ 制御 | サーマルプロテクタ オープン検出機能 | 海外規格 認定品 | 適用モーター |
|---|---|---|---|---|---|---|---|---|
| SB50W | 単相100-230V | ● | ● | ● | ● | ● | ● | インダクションモーター：1W～90W レバーシブルモーター：1W～90W 電磁ブレーキ付モーター：6W～90W 防塵・防水モーター：25W～90W |
| SB31-IN | SB31-IN：単相100V | ● | - | - | - | - | - | インダクションモーター：1W～90W レバーシブルモーター：1W～60W |
| SB32-IN | SB32-IN：単相200V | |||||||
| SB32S-IN | SB32S-IN：三相200V |
型番リスト
Loading...
詳細情報
基本情報
【特長】
・電子ブレーキでモーターを瞬時停止させます
・ブレーキ力が大きいため、モーター単体の場合には約0.1秒で瞬時に停止させ、オーバーラン量も1～1.5回転以下となります
・制動電流は約0.4秒間モーターに流れますが、その後、モーターは自動的に電源から遮断されます（保持力はありません）
・電流による電子ブレーキですから、機械的な電磁ブレーキのような摩耗部分がなく長寿命
・モーターのインチング（寸動）動作などの用途に最適です
・SB50Wは無接点タイプのためパワーリレーが不要です
・結線も簡単でメンテナンス回数の削減にもつながります
・SB50Wは、電磁ブレーキ付モーターと組み合わせて使用することにより、電子ブレーキと電磁ブレーキを連動させ、瞬時停止後、自動的に負荷を保持することができます
・瞬時停止後に負荷保持が必要な用途に最適です
類似品
この商品に近い類似品がありませんでした。
SB50Wで型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
ブレーキパック単体の型番SB50Wのページです。
型番SB50Wに関する仕様情報を記載しております。
