いけうち

空円錐ノズル微霧発生極小噴量形 KBシリーズ

Name: 空円錐ノズル 微霧発生極小噴量形 KBシリーズ
Brand: いけうち
SKU: 221000829879
Rating: 4.5 (2 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
一部当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）

通常価格(税別): 3,377円～ 4,819円

税込価格: 3,715円～ 5,301円

【特長】・1流体ノズルの中で最高の微粒化性能を誇る。環状スプレーパターンの極小...

詳細情報を確認する

噴射形状：

空円錐
流体：

1流体
種類：

1流体
特徴：

微霧発生
使用流体：

薬液 / 水 / アルコール
標準圧力(MPa)：

0.7
取付ネジ呼び：

G1/4

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

型番

未確定55件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

左：チェックバルブなし右：チェックバルブ付き
（1）チップ　（2）クローザー^※1　（3）パッキン＜PTFE＞　（4）ノズル本体
（5）スプリング　（6）ボール＜S304＞　（7）パッキン＜NBR＞　（8）Oリング＜NBR＞
（9）ストレーナー＜メッシュ＃100のとき：S303＋S304またはB+S304＞
＜メッシュ＃150、200のとき：S303+S304+S316またはB+S304+S316＞

規格表

シリーズ	外形寸法(mm)					質量(g)
シリーズ	L₁	L₂	H	φD	N	S303	B
KB （チェックバルブなし）	22.5	31	17 (S303) 16 (B)	10.5	6	24.8	25
KB**CV （チェックバルブ付き）	22.5	32	17 (S303) 16 (B)	10.5	6	25.3	25.5

※1　噴量の区分にNの付いている形番は、高純度セラミック製のチップ、ポリエステル・エラストマー製のクローザーを使用。
注1）形番、材質により、外観・外形寸法が若干異なる場合がある。

製品仕様

材質：金属部分はS303またはB（真ちゅう）
標準圧力：0.7MPa

商品特長詳細

スプレーパターン

流量分布

構造と材質

構造	●ノズル噴口部およびクローザーにセラミックを使用^※1し、旋流室から、噴口までをセラミックで形成。 ●ネジは全て管用平行オスネジ。 ●全形番にストレーナー標準装備。

製品仕様

噴角の区分	^※2 噴量の区分	噴角( °)			噴量(L/hr)									平均粒子径 (μm)	異物通過径 (mm)	ストレーナーメッシュ
噴角の区分	^※2 噴量の区分	0.3 MPa	0.7 MPa	2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.7 MPa	1 MPa	1.2 MPa	1.5 MPa	2 MPa	平均粒子径 (μm)	異物通過径 (mm)	ストレーナーメッシュ
80	063N	65	80	80	1.36	1.55	1.72	1.86	2.00	2.35	2.56	2.83	3.22	45 ～ 60	0.20	200
	071	-	80	80	-	1.70	1.90	2.08	2.25	2.69	2.95	3.29	3.81		0.15	200
	08	-	80	80	-	1.97	2.20	2.41	2.60	3.11	3.40	3.80	4.40		0.15	200
	09	-	80	80	-	2.23	2.49	2.73	2.95	3.53	3.86	4.32	4.99		0.15	200
	10N	65	80	80	2.19	2.51	2.78	3.03	3.25	3.84	4.18	4.63	5.30		0.25	200
	125N	65	80	80	2.77	3.16	3.51	3.82	4.10	4.84	5.27	5.84	6.68		0.30	200
	14	-	80	80	-	3.48	3.89	4.26	4.60	5.50	6.02	6.73	7.78	50 ～ 75	0.15	200
	16N	65	80	80	3.51	4.02	4.47	4.88	5.25	6.22	6.79	7.55	8.66		0.35	150
	20N	65	80	80	4.41	5.06	5.62	6.13	6.60	7.82	8.53	9.49	10.9		0.40	150
	22N	65	80	80	4.84	5.55	6.18	6.74	7.25	8.59	9.37	10.4	12.0		0.40	150
	25	70	80	80	5.40	6.24	6.97	7.64	8.25	9.87	10.8	12.1	14.0		0.25	150
	28	70	80	80	6.05	6.99	7.82	8.56	9.25	11.1	12.1	13.5	15.7		0.30	150
	32	70	80	80	6.94	8.01	8.96	9.82	10.6	12.7	13.9	15.5	17.9		0.30	150
	38	70	80	80	8.25	9.52	10.7	11.7	12.6	15.1	16.5	18.4	21.3	65 ～ 110	0.40	150
	45	70	80	80	9.79	11.3	12.6	13.9	15.0	17.9	19.6	21.9	25.3		0.40	100
	50	70	80	80	10.9	12.6	14.0	15.4	16.6	19.9	21.8	24.3	28.1		0.40	100
	56	70	80	80	12.2	14.1	15.7	17.2	18.6	22.3	24.4	27.2	31.5		0.40	100
	63	72	80	80	13.7	15.8	17.7	19.4	21.0	25.1	27.5	30.7	35.5		0.40	100
	71	72	80	80	15.5	17.8	20.0	21.9	23.6	28.2	30.9	34.6	39.9		0.50	100
	80	72	80	80	17.5	20.2	22.6	24.7	26.7	31.9	35.0	39.0	45.1		0.50	100
	90	73	80	80	19.6	22.7	25.4	27.8	30.0	35.9	39.3	43.9	50.8		0.50	100
	100	73	80	80	21.8	25.2	28.2	30.9	33.3	39.9	43.7	48.8	56.4	90 ～ 210	0.50	100
	1250	73	80	80	27.2	31.5	35.2	38.5	41.6	49.8	54.5	60.9	70.4		0.50	100
	180	74	80	80	39.2	45.3	50.6	55.5	59.9	71.6	78.5	87.6	101		0.60	100
	200	74	80	80	43.6	50.4	56.3	61.7	66.6	79.7	87.3	97.5	113		0.60	100
	320	75	80	80	69.7	80.5	90.0	98.6	107	127	140	156	180		0.60	100
60	063	-	60	60	-	1.51	1.69	1.85	2.00	2.39	2.62	2.93	3.38	45 ～ 90	0.15	200
	14	-	60	60	-	3.48	3.89	4.26	4.60	5.50	6.02	6.73	7.78		0.15	200
	32	-	60	60	-	8.01	8.96	9.82	10.6	12.7	13.9	15.5	17.9		0.30	150
	56	50	60	60	12.2	14.1	15.7	17.2	18.6	22.3	24.4	27.2	31.5		0.40	100
	140	53	60	60	30.5	35.2	39.4	43.2	46.6	55.7	61.0	68.2	78.8	130	0.50	100
	280	54	60	60	61.0	70.5	78.8	86.4	93.2	112	122	136	158	190	0.60	100

注2）「噴量の区分」は標準圧力での噴霧流量と一致しない。

特長詳細

●目詰まりしにくい設計

目詰まりに強い微霧発生ノズル。

●低圧（0.2MPa）から高圧（10MPa）まで、ワイドに使用可能。

0.2MPaから噴霧ができ、より少ない噴霧流量を得ることが可能。
10MPaまでの耐圧設計…より微細な霧が必要なときに最適。^※3

※3　2MPa以上の高圧でご使用の際は、材質S303をご使用ください。

高圧時の噴霧流量チャート（3MPa～10MPa）

噴角の区分	噴量の区分	噴角 ( °)	噴量(L/hr)					10MPa時の平均粒子径 (μm)
噴角の区分	噴量の区分	噴角 ( °)	3 MPa	5 MPa	6 MPa	7 MPa	10 MPa	10MPa時の平均粒子径 (μm)
80	063N	80	3.88	4.89	5.31	5.70	6.70	33 ～ 40
	10N		6.40	8.11	8.83	9.48	11.2
	125N		8.07	10.2	11.1	12.0	14.1
	16N		10.5	13.4	14.6	15.7	18.6
	20N		13.2	16.8	18.4	19.8	23.4
	22N		14.5	18.5	20.2	21.7	25.7

チェックバルブについて

噴霧開始時の配管内水圧立ち上がり時での粗い霧の噴霧や、噴霧停止時に配管内残留液のボタ落ちが問題になる場合は、ノズル内部にボールチェックバルブをコンパクトに内蔵したチェックバルブ付きノズルをお使いください。
チェックバルブ作動圧は標準設定で0.4MPa。ボールチェックバルブ方式のため噴霧圧力は（供給圧力-作動圧）になる。
チェックバルブ付きノズルは、チップのみで性能確認を行っているため、噴霧角度および噴霧流量の保証はしていない。

選定サポート情報

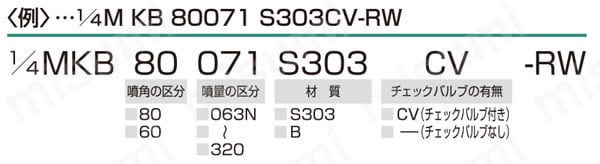

注文例

型番リスト

表示件数:

型番	材質	噴角区分(標準圧力時噴霧角度)(deg)	仕様	噴量区分	噴量(標準圧力時)(l/hr)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

1/4MKB60063S303-RW	[ステンレス] SUS303	60	チェックバルブなし	063	2	1個	4,397円( 4,837円 )	在庫品1日目当日出荷可能
1/4MKB60063S303CV-RW	[ステンレス] SUS303	60	チェックバルブ付き	063	2	1個	4,797円( 5,277円 )	7日目
1/4MKB6032S303-RW	[ステンレス] SUS303	60	チェックバルブなし	32	10.6	1個	3,897円( 4,287円 )	7日目
1/4MKB6032S303CV-RW	[ステンレス] SUS303	60	チェックバルブ付き	32	10.6	1個	4,797円( 5,277円 )	7日目
1/4MKB6056S303-RW	[ステンレス] SUS303	60	チェックバルブなし	56	18.6	1個	3,897円( 4,287円 )	7日目
1/4MKB6056S303CV-RW	[ステンレス] SUS303	60	チェックバルブ付き	56	18.6	1個	4,797円( 5,277円 )	7日目
1/4MKB8008S303-RW	[ステンレス] SUS303	80	チェックバルブなし	08	2.6	1個	4,166円( 4,583円 )	7日目
1/4MKB8008S303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	08	2.6	1個	4,123円( 4,535円 )	7日目
1/4MKB8009S303-RW	[ステンレス] SUS303	80	チェックバルブなし	09	2.95	1個	4,043円( 4,447円 )	7日目
1/4MKB8009S303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	09	2.95	1個	4,797円( 5,277円 )	7日目
1/4MKB80063NS303-RW	[ステンレス] SUS303	80	チェックバルブなし	063N	2	1個	3,889円( 4,278円 )	7日目
1/4MKB80063NS303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	063N	2	1個	4,497円( 4,947円 )	在庫品1日目当日出荷可能
1/4MKB80071S303-RW	[ステンレス] SUS303	80	チェックバルブなし	071	2.25	1個	4,043円( 4,447円 )	7日目
1/4MKB80071S303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	071	2.25	1個	4,208円( 4,629円 )	7日目
1/4MKB8010NS303-RW	[ステンレス] SUS303	80	チェックバルブなし	10N	3.25	1個	3,953円( 4,348円 )	7日目
1/4MKB8010NS303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	10N	3.25	1個	3,989円( 4,388円 )	7日目
1/4MKB80100S303-RW	[ステンレス] SUS303	80	チェックバルブなし	100	33.3	1個	4,397円( 4,837円 )	7日目
1/4MKB80100S303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	100	33.3	1個	4,208円( 4,629円 )	7日目
1/4MKB8016NS303-RW	[ステンレス] SUS303	80	チェックバルブなし	16N	5.25	1個	3,889円( 4,278円 )	7日目
1/4MKB8016NS303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	16N	5.25	1個	3,377円( 3,715円 )	7日目
1/4MKB80125NS303-RW	[ステンレス] SUS303	80	チェックバルブなし	125N	4.1	1個	3,889円( 4,278円 )	7日目
1/4MKB80125NS303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	125N	4.1	1個	3,377円( 3,715円 )	7日目
1/4MKB80180S303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	180	59.9	1個	4,208円( 4,629円 )	7日目
1/4MKB801250S303-RW	[ステンレス] SUS303	80	チェックバルブなし	1250	41.6	1個	4,043円( 4,447円 )	7日目
1/4MKB801250S303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	1250	41.6	1個	4,208円( 4,629円 )	7日目
1/4MKB8020NS303-RW	[ステンレス] SUS303	80	チェックバルブなし	20N	6.6	1個	3,889円( 4,278円 )	7日目
1/4MKB8020NS303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	20N	6.6	1個	3,989円( 4,388円 )	7日目
1/4MKB80200S303-RW	[ステンレス] SUS303	80	チェックバルブなし	200	66.6	1個	4,397円( 4,837円 )	7日目
1/4MKB80200S303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	200	66.6	1個	4,497円( 4,947円 )	7日目
1/4MKB8022NS303-RW	[ステンレス] SUS303	80	チェックバルブなし	22N	7.25	1個	3,889円( 4,278円 )	7日目
1/4MKB8022NS303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	22N	7.25	1個	3,989円( 4,388円 )	7日目
1/4MKB8025S303-RW	[ステンレス] SUS303	80	チェックバルブなし	25	8.25	1個	3,897円( 4,287円 )	7日目
1/4MKB8025S303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	25	8.25	1個	4,208円( 4,629円 )	7日目
1/4MKB8028S303-RW	[ステンレス] SUS303	80	チェックバルブなし	28	9.25	1個	4,043円( 4,447円 )	7日目
1/4MKB8028S303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	28	9.25	1個	4,497円( 4,947円 )	7日目
1/4MKB8032S303-RW	[ステンレス] SUS303	80	チェックバルブなし	32	10.6	1個	3,897円( 4,287円 )	7日目
1/4MKB8032S303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	32	10.6	1個	4,208円( 4,629円 )	7日目
1/4MKB8038S303-RW	[ステンレス] SUS303	80	チェックバルブなし	38	12.6	1個	4,166円( 4,583円 )	7日目
1/4MKB8038S303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	38	12.6	1個	4,497円( 4,947円 )	7日目
1/4MKB80320S303-RW	[ステンレス] SUS303	80	チェックバルブなし	320	107	1個	4,169円( 4,586円 )	12日目
1/4MKB80320S303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	320	107	1個	3,997円( 4,397円 )	7日目
1/4MKB8045S303-RW	[ステンレス] SUS303	80	チェックバルブなし	45	15	1個	4,043円( 4,447円 )	7日目
1/4MKB8045S303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	45	15	1個	4,608円( 5,069円 )	7日目
1/4MKB8050S303-RW	[ステンレス] SUS303	80	チェックバルブなし	50	16.6	1個	4,819円( 5,301円 )	7日目
1/4MKB8050S303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	50	16.6	1個	4,208円( 4,629円 )	7日目
1/4MKB8056S303-RW	[ステンレス] SUS303	80	チェックバルブなし	56	18.6	1個	4,043円( 4,447円 )	7日目
1/4MKB8056S303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	56	18.6	1個	4,497円( 4,947円 )	7日目
1/4MKB8063S303-RW	[ステンレス] SUS303	80	チェックバルブなし	63	21	1個	3,897円( 4,287円 )	在庫品1日目当日出荷可能
1/4MKB8063S303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	63	21	1個	3,997円( 4,397円 )	7日目
1/4MKB8071S303-RW	[ステンレス] SUS303	80	チェックバルブなし	71	23.6	1個	4,043円( 4,447円 )	7日目
1/4MKB8071S303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	71	23.6	1個	4,208円( 4,629円 )	7日目
1/4MKB8080S303-RW	[ステンレス] SUS303	80	チェックバルブなし	80	26.7	1個	4,043円( 4,447円 )	7日目
1/4MKB8080S303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	80	26.7	1個	4,497円( 4,947円 )	7日目
1/4MKB8090S303-RW	[ステンレス] SUS303	80	チェックバルブなし	90	30	1個	4,397円( 4,837円 )	7日目
1/4MKB8090S303CV-RW	[ステンレス] SUS303	80	チェックバルブ付き	90	30	1個	3,997円( 4,397円 )	7日目

詳細情報

基本情報

基本情報

【特長】
・1流体ノズルの中で最高の微粒化性能を誇る。環状スプレーパターンの極小噴量空円錐ノズル。
・微霧を発生できる。
・旋流室から噴口までをセラミックで形成しているため耐摩擦性が抜群にすぐれる。
【用途】
・加湿：エアハンドリングユニット内、施設園芸。
・冷却：ガス、薄板、畜舎。
・散布：アルコール、薬液

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

商品担当おすすめ

ミスミ

スプレーノズル　扇状型　NZRVFU□

◆特徴：扇状にスプレー可能なスプレーノズルです。広角・狭角タイプの二種類がございます。
◆流体：水
◆材質：SUS304
◆無償サンプル貸し出しはこちらから
ミスミ

スプレーノズル　形状可変タイプ

◆特徴：工具を使うことなくスプレー角度を0～60°の間で自在に調整できる
噴射形状可変の一流体ノズルです。現場でのスプレー角度の調整が
可能となるので、ワークの形状変更に対応しやすくなりました。

◆材質：SUS304 ◆流体：水
ミスミ

スプレーノズル　円形全面型

◆特徴：円型全面型にスプレー可能なスプレーノズルです。
◆流体：水
◆材質：SUS304
◆無償サンプル貸し出しはこちらから

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品空円錐ノズル微霧発生極小噴量形 KBシリーズ	微霧発生ノズルBIMシリーズ/小噴量空円錐BIMK.S（サクション）	微霧発生ノズルBIMシリーズ／小噴量空円錐BIMK（液加圧）	微霧発生2流体ノズル小噴量充円錐 BIMJシリーズ（液加圧タイプ）	微霧発生2流体ノズル小噴量充円錐 BIM-PPシリーズ（液加圧タイプ）	微霧発生2流体ノズル小噴量扇形 BIMVシリーズ（サクションタイプ）	微霧発生2流体ノズル小噴量扇形 BIMVシリーズ（液加圧タイプ）	充円錐ノズル目詰まり解消形 AJPシリーズ金属製・樹脂製	回転洗缶ノズル ESシリーズ	もやノズル	高粘度液体微粒化スプレーノズルミニアトマイズノズル MMAE型・MMA型	フラットスプレーノズル一体式	ホロコーンスプレー K-10
メーカー	いけうち	いけうち	いけうち	いけうち	いけうち	いけうち	いけうち	いけうち	いけうち	エバーロイ	エバーロイ	エバーロイ	香取組製作所
通常価格	3,377円～	21,353円～	21,353円～	14,650円～	9,176円	14,650円～	14,650円～	776円～	55,468円～	5,589円	29,656円～	781円～	5,261円～
通常出荷日	在庫品1日目～当日出荷可能	6日目～	6日目～	6日目～	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	8日目	7日目	7日目～	7日目	4日目
噴射形状	空円錐	空円錐	空円錐	充円錐・充角錐	充円錐・充角錐	標準扇形	標準扇形	充円錐・充角錐	噴射形状可変	空円錐	充円錐・充角錐	フラット	充円錐・充角錐
流体	1流体	2流体混合	2流体混合	2流体混合	2流体混合	2流体混合	2流体混合	1流体	1流体	1流体	2流体混合	1流体	1流体
種類	1流体	2流体	2流体	2流体	2流体	2流体	2流体	1流体	1流体	一流体	二流体	一流体	一流体
特徴	微霧発生	微霧発生	微霧発生	微霧発生	微霧発生	微霧発生	微霧発生	目詰まり解消	自洗形	チェック弁付	ミスト	目詰まり解消	ミスト
使用流体	薬液 / 水 / アルコール	空気・圧搾空気 / 油 / 薬液 / 水 / 尿素水 / 潤滑剤	空気・圧搾空気 / 油 / 薬液 / 水 / 尿素水 / 潤滑剤	空気・圧搾空気 / 油 / 薬液 / 水 / 尿素水 / 潤滑剤	空気・圧搾空気 / 薬液 / 水 / 潤滑剤	空気・圧搾空気 / 油 / 薬液 / 水 / 尿素水 / 潤滑剤	空気・圧搾空気 / 油 / 薬液 / 水 / 尿素水 / 潤滑剤	水	水	水	水溶液 / 水	油 / 水溶液 / 水 / エッチング液	水
