仕様・寸法を表示する

追加工・オプション

オプテックス・エフエー

オプテックス・エフエー

表面実装式バックライト OPSMシリーズ

表面実装式バックライト OPSMシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
17,303円 ～ 132,686円
税込価格
19,033円 ～ 145,955円

薄型高輝度の面発光バックライト。チップLEDを面実装したバックライト照明です。...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定15件の候補があります。

Loading...

商品情報

外形図

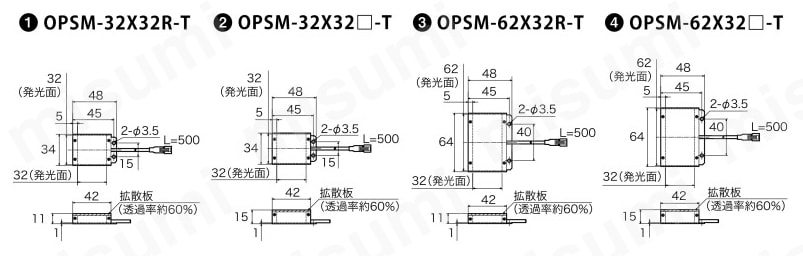

表面実装式バックライト OPSMシリーズ 外形図-1

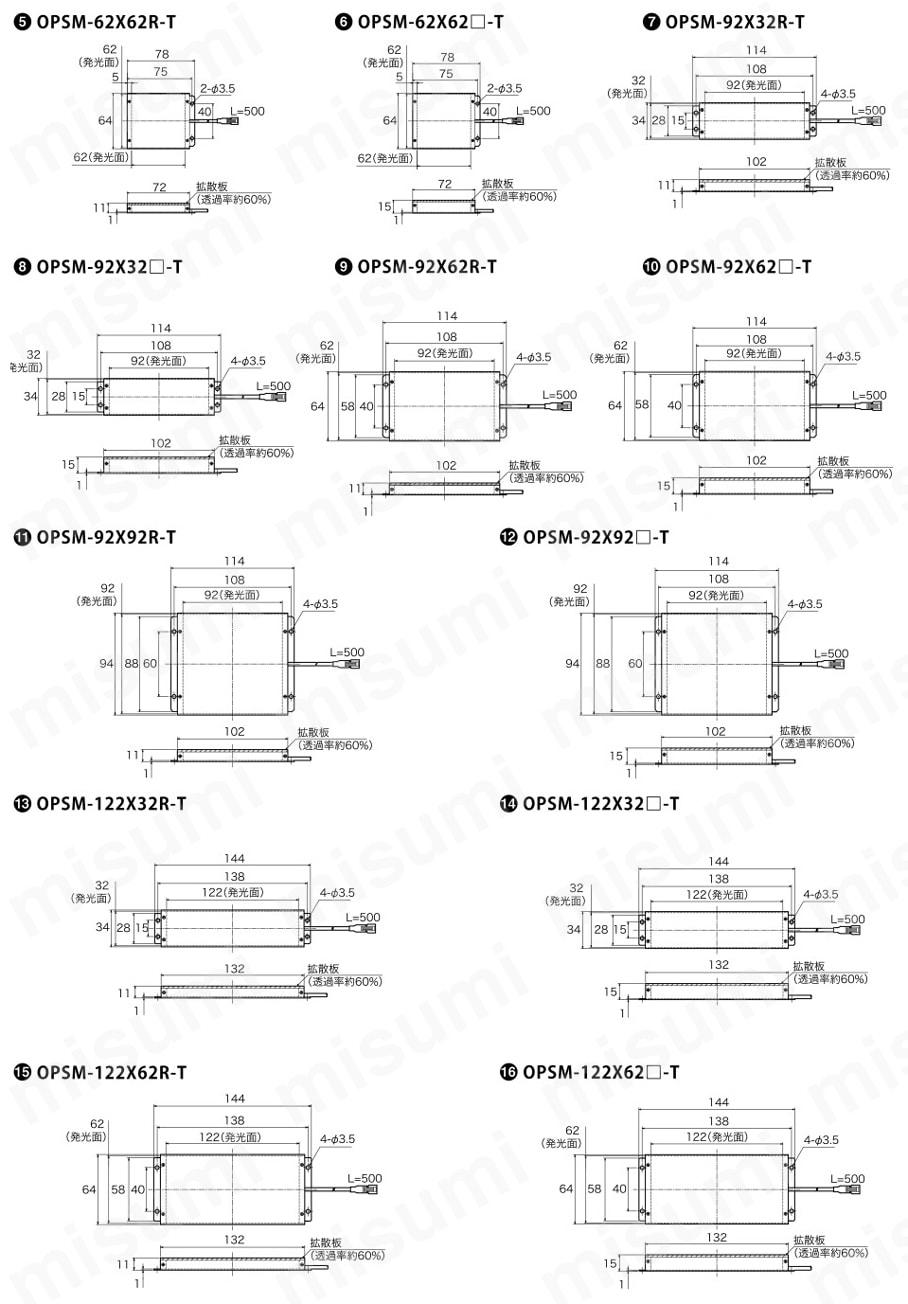

表面実装式バックライト OPSMシリーズ 外形図-2

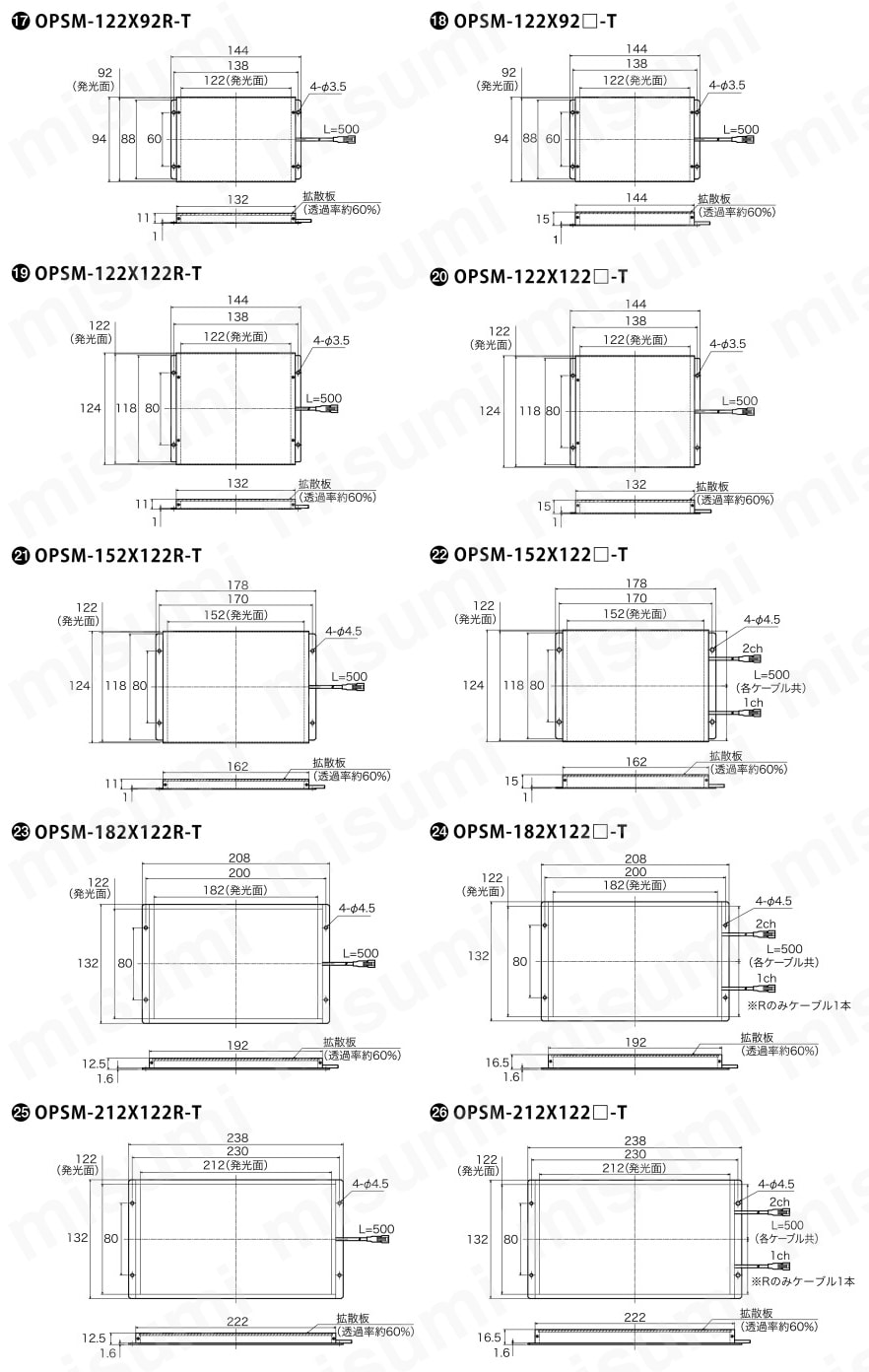

表面実装式バックライト OPSMシリーズ 外形図-3

製品仕様

型番発光色LED数消費電力［W］質量［g］
OPSM-32X32R-T
OPSM-32X32□-T		赤
白、青		36
30		1.1
1.8		30
35
OPSM-62X32R-T
OPSM-62X32□-T		赤
白、青		72
60		2.2
3.6		50
55
OPSM-62X62R-T
OPSM-62X62□-T		赤
白、青		144
120		4.4
7.2		65
75
OPSM-92X32R-T
OPSM-92X32□-T		赤
白、青		108
90		3.3
5.4		50
60
OPSM-92X62R-T
OPSM-92X62□-T		赤
白、青		216
180		6.5
10.8		80
90
OPSM-92X92R-T
OPSM-92X92□-T		赤
白、青		324
270		9.8
16.2		110
125
OPSM-122X32R-T
OPSM-122X32□-T		赤
白、青		144
120		4.4
7.2		50
60
OPSM-122X62R-T
OPSM-122X62□-T		赤
白、青		288
240		8.7
14.4		95
110
OPSM-122X92R-T
OPSM-122X92□-T		赤
白、青		432
360		13.0
21.6		135
155
OPSM-122X122R-T
OPSM-122X122□-T		赤
白、青		576
480		17.3
28.8		170
200
OPSM-152X122R-T
OPSM-152X122□-T		赤
白、青		720
600		21.6
18+18		230
260
OPSM-182X122R-T
OPSM-182X122□-T		赤
白、青		864
720		26.0
22+22		300
350
OPSM-212X122R-T
OPSM-212X122□-T		赤
白、青		1,008
840		30.0
25+25		380
450
  • R:赤（635nm）
  • □=W:白（7,000K）、B:青（470nm）
  • OPSM-○○×○○が発光面寸法となります。
  • 入力電圧:DC12V

使用例

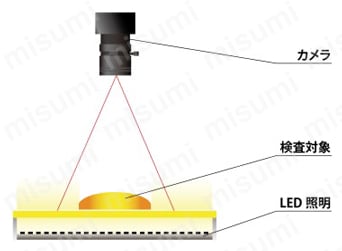

設置イメージ

表面実装式バックライト OPSMシリーズ 設置イメージ図

型番リスト

表示件数:
  1. 1
型番
発光色
幅 W（範囲）(mm)
幅 W(mm)
長さ L（範囲）(mm)
長さ L(mm)
消費電力（範囲）(W)
消費電力(W)
高さ H（範囲）(mm)
高さ H（伸縮タイプはMAX値）(mm)
LED数
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
青
40.1～60
48
30.1～50
34
1.1～2
1.8
5～15
15
30
10

1個

43,370円( 47,707円 )

17日目

赤
40.1～60
48
30.1～50
34
1.1～2
1.1
5～15
11
36
10

1個

17,303円( 19,033円 )

17日目

白
40.1～60
48
30.1～50
34
1.1～2
1.8
5～15
15
30
10

1個

43,370円( 47,707円 )

17日目

青
40.1～60
48
50.1～80
64
3.1～4
3.6
5～15
15
60
10

1個

81,258円( 89,384円 )

17日目

赤
40.1～60
48
50.1～80
64
2.1～3
2.2
5～15
11
72
10

1個

24,309円( 26,740円 )

17日目

白
40.1～60
48
50.1～80
64
3.1～4
3.6
5～15
15
60
10

1個

81,258円( 89,384円 )

17日目

青
60.1～80
78
50.1～80
64
6.1～8
7.2
5～15
15
120
10

1個

92,572円( 101,829円 )

17日目

赤
60.1～80
78
50.1～80
64
4.1～5
4.4
5～15
11
144
10

1個

40,779円( 44,857円 )

17日目

白
60.1～80
78
50.1～80
64
6.1～8
7.2
5～15
15
120
10

1個

92,572円( 101,829円 )

17日目

青
100.1～150
114
50.1～80
34
5.1～6
5.4
5～15
15
90
10

1個

86,400円( 95,040円 )

17日目

赤
100.1～150
114
30.1～50
34
3.1～4
3.3
5～15
11
108
10

1個

32,762円( 36,038円 )

17日目

白
100.1～150
114
30.1～50
34
5.1～6
5.4
5～15
15
90
10

1個

86,400円( 95,040円 )

17日目

青
100.1～150
114
50.1～80
64
10.1～20
10.8
5～15
15
180
10

1個

132,686円( 145,955円 )

17日目

赤
100.1～150
114
50.1～80
64
6.1～8
6.5
5～15
11
216
10

1個

54,515円( 59,967円 )

17日目

白
100.1～150
114
50.1～80
64
10.1～20
10.8
5～15
15
180
10

1個

132,686円( 145,955円 )

17日目

  1. 1

Loading...

詳細情報

基本情報

薄型高輝度の面発光バックライト。
チップLEDを面実装したバックライト照明です。
チップLEDを高密度に実装していますので、高均一な光が得られ透過照明に最適です。
【特長】
・チップLEDを面実装し拡散版で均一光にした面照射。
・ワークをバックライトで照射し、シルエットで形状判断する等に使用。
【用途】
・電子部品の寸法、形状検査。
・リードフレームの寸法、形状検査。
・液晶パネルの点灯検査。
・ICのリード検査。
・ガラス基板のアライメントマーク、2D認識。

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
