電磁弁 DP-200F/DP-200F-Nシリーズ
- 通常価格(税別)
- 69,093円 ～ 105,957円
- 税込価格
- 76,002円 ～ 116,553円
ウォーターハンマーの衝撃を軽減、かつ閉弁時間短縮を実現しました。弁部は合成ゴム...
-
- 適用流体：
- 空気 / 水 / 油 / ガス
-
- 種類：
- 電磁式
-
- 接続：
- 管フランジ
-
- 保護構造：
- 標準 / ウォーターハンマ対応
-
- 駆動の種類：
- パイロット式
-
- 使用温度(℃)：
- 5::60
-
- 材質：
- 黄銅・青銅
-
- 作動圧力差範囲(MPa)：
- 0::
型番
未確定12件の候補があります。
Loading...
商品情報

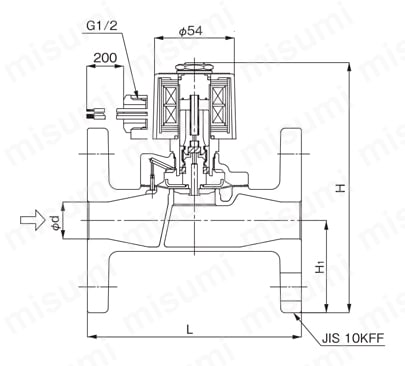

外形図
製品仕様
| 型番 | DP-200F | DP-200F-N | |
|---|---|---|---|
| 作動 | 通電時開形 | ||
| 呼び径 | 15～50A | ||
| 構造 | パイロット式ダイヤフラムタイプ | ||
| 適用流体 | 冷温水・空気・窒素ガス・炭酸ガス（乾燥状態）・アルゴンガス・油（20cSt以下：灯油・軽油程度） | ||
| 適用圧力 | 0～1.0MPa（真空使用不可） | ||
| 最低作動差圧 | 0MPa（コイル横向きの場合は差圧0.1MPa以上必要） | ||
| 弁座漏れ量 | 無し（圧力計目視にて確認） | ||
| 使用温度 | 5～60℃（凍結不可） | ||
| 周囲温度 | 50℃以下（凍結不可） | ||
| 取付姿勢 | 水平配管および垂直配管（コイル上向きに対して90°以内） | ||
| 材 質 | 弁箱 | 青銅 | 青銅（NPb処理） |
| 弁体 | NBR（ダイヤフラム） | ||
| 接続 | JIS 10K FFフランジ | ||
製品仕様
| 定格電圧 | AC110/220V結線方法選択形 |
|---|---|
| 50/60Hz共用 | |
| 呼び径 | 10～50A |
| 電圧変動許容範囲 | 定格電圧-5%～+10% |
| 定格電流 | 0.38/0.19A |
| 起動電流 | 1.48/0.74A |
| 絶縁種別 | H種 |
| 保護等級・構造 | IP64（JIS C0920）耐じん・防まつ形 |
| 絶縁抵抗 | 50MΩ以上/500Vメガー |
| 耐電圧試験 | 1,500V/min |
| リード線取出し | コンジットG1/2（CTG16） |
規格表
選定サポート情報
選定サポート情報
選定サポート情報
型番リスト
- 表示件数:
| 型番 |
管フランジの呼び B呼称(A呼称) |
弁箱材質 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
1/2B(15A)
|
青銅
| 1個 | 69,093円(
76,002円
) | 5日目 | |
3/4B(20A)
|
青銅
| 1個 | 70,743円(
77,817円
) | 5日目 | |
1B(25A)
|
青銅
| 1個 | 77,006円(
84,707円
) | 5日目 | |
1 1/4B(32A)
|
青銅
| 1個 | 89,458円(
98,404円
) | 5日目 | |
1 1/2B(40A)
|
青銅
| 1個 | 91,360円(
100,496円
) | 5日目 | |
2B(50A)
|
青銅
| 1個 | 98,077円(
107,885円
) | 5日目 | |
1/2B(15A)
|
青銅(NPb処理)
| 1個 | 74,020円(
81,422円
) | 5日目 | |
3/4B(20A)
|
青銅(NPb処理)
| 1個 | 76,090円(
83,699円
) | 5日目 | |
1B(25A)
|
青銅(NPb処理)
| 1個 | 82,738円(
91,012円
) | 5日目 | |
1 1/4B(32A)
|
青銅(NPb処理)
| 1個 | 95,845円(
105,430円
) | 5日目 | |
1 1/2B(40A)
|
青銅(NPb処理)
| 1個 | 98,826円(
108,709円
) | 5日目 | |
2B(50A)
|
青銅(NPb処理)
| 1個 | 105,957円(
116,553円
) | 5日目 |
Loading...
詳細情報
基本情報
ウォーターハンマーの衝撃を軽減、かつ閉弁時間短縮を実現しました。弁部は合成ゴムを使用しているため、弁座漏れはありません。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
