タキゲン製造

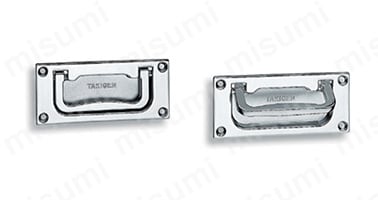

平面取手（A-9・亜鉛合金製）

Name: 平面取手（A-9・亜鉛合金製）
Brand: タキゲン製造
SKU: 221004902820
Rating: 4 (1 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

当日出荷可能

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）

通常価格(税別): 1,095円～ 1,173円

税込価格: 1,205円～ 1,290円

格納式の取手。【特長】・材質 : 亜鉛合金（ZDC）。・表面仕上 : クロムメ...

詳細情報を確認する

本体種類：

埋込形
取付方法：

丸穴
本体材質：

その他
付加機能：

折り畳み形 / 収納形
詳細材質：

亜鉛合金
本体表面処理：

クロムめっき

型番

未確定3件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

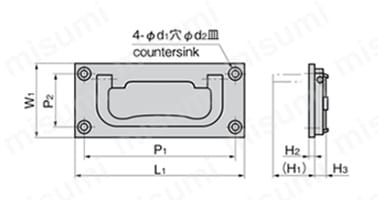

外形図

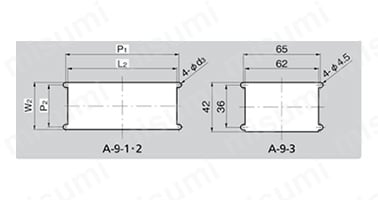

A-9-1・2、 A-9-3の穴明け寸法

製品仕様

A-9-2

規格表

商品番号 Product No.	L₁	L₂	W₁	W₂	(H₁)	H₂	H₃	P₁	P₂	φd₁	φd₂	φd₃	製品質量(g) Mass
A-9-1	92	76	55	47.5	34	3.2	5.8	80	43	4.5	8.2	4.5	125
A-9-2	90	77	40	33.5	22	2.5	6.5	80	30	3.2	6.4	3.5	80
A-9-3	76	62	48	42	31	2.5	5.5	65	36	4.2	8.2	4.5	75

型番リスト

表示件数:

型番	H(mm)	パネル取付寸法 P1(mm)	商品CD	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

A-9-1	34	80	00052	1個	1,173円( 1,290円 )	在庫品1日目当日出荷可能
A-9-2	22	80	00053	1個	1,122円( 1,234円 )	在庫品1日目当日出荷可能
A-9-3	31	65	00054	1個	1,095円( 1,205円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

格納式の取手。
【特長】
・材質 : 亜鉛合金（ZDC）。
・表面仕上 : クロムメッキ（MZCr）。
・使用荷重 : 147N。
・使用しないときの取手は本体に収まり突起しない。
【用途】
・計測機器・通信機器。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品平面取手（A-9・亜鉛合金製）	平面取手（A-109・亜鉛合金製）	角型取手（A-42-A・亜鉛合金製）	取手1型（A-2・亜鉛合金製）	取手2型（A-3・亜鉛合金製）	箱型取手（A-5-A・亜鉛合金製）	回転取手（A-174・亜鉛合金製）	埋込み取手（A-183・亜鉛合金製）	箱型取手（A-5・亜鉛合金製）	大型取手（A-69・亜鉛合金製）	スプリング付取手（A-87・亜鉛合金製）	取手5型（A-66・亜鉛合金製）	折りたたみ取手（A-221・亜鉛合金製）
メーカー	タキゲン製造	タキゲン製造	タキゲン製造	タキゲン製造	タキゲン製造	タキゲン製造	タキゲン製造	タキゲン製造	タキゲン製造	タキゲン製造	タキゲン製造	タキゲン製造	タキゲン製造
通常価格	1,095円～	910円～	650円～	533円	491円～	581円～	851円～	927円～	812円～	1,393円～	2,361円～	737円	1,019円～
通常出荷日	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能
本体種類	埋込形	特殊形	標準形	標準形	標準形	特殊形	特殊形	埋込形	特殊形	標準形	特殊形	標準形	標準形
取付方法	丸穴	めねじ	めねじ	めねじ	めねじ	おねじ	めねじ	めねじ	おねじ	丸穴	丸穴	めねじ	めねじ
本体材質	その他	その他	その他	その他	その他	その他	その他	その他	その他	その他	その他	その他	その他
付加機能	折り畳み形 / 収納形	折り畳み形 / 収納形	-	-	-	-	収納形	-	-	-	折り畳み形 / 収納形	-	折り畳み形
詳細材質	亜鉛合金	亜鉛合金	亜鉛合金	亜鉛合金	亜鉛合金	亜鉛合金	亜鉛合金	亜鉛合金	亜鉛合金	亜鉛合金	亜鉛合金	亜鉛合金	亜鉛合金
