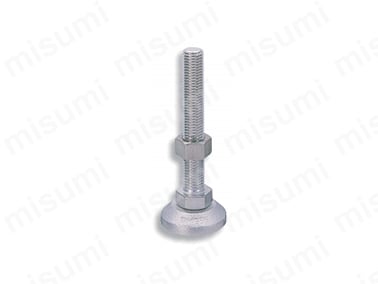

ステンレス レベルアジャスター KC-1275-B
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 2,649円 ～ 25,000円
- 税込価格
- 2,914円 ～ 27,500円
ステンレス製で耐食性に優れた重荷重用のアジャスター。【特長】・受皿とボルトの間...
(i)ご注意
- ミスミでは特注品の対応は行なっておりません。
型番
未確定10件の候補があります。
Loading...
商品情報

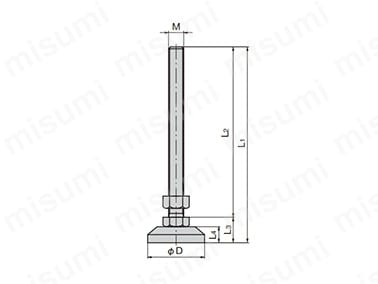

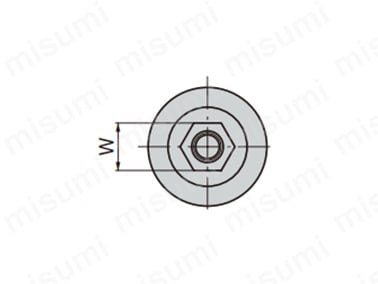

外形図
製品仕様
KC-1275-B-2
規格表
| 商品番号 Product No. | L1 | L2 | L3 | L4 | W | φD | M | 対応押え金具 Applicable brace | 製品質量(g) Mass | 垂直使用荷重kN Vertical load |
|---|---|---|---|---|---|---|---|---|---|---|
| KC-1275-B-1 | 209 | 180 | 29 | 17 | 30 | 60 | M20×2.5 | KC-1275-C-1 | 740 | 39.2 |
| KC-1275-B-11 | 192.5 | 150 | 42.5 | 29.5 | 30 | 80 | M20×2.5 | KC-1275-C-11 | 1,200 | 39.2 |
| KC-1275-B-2 | 159 | 130 | 29 | 17 | 30 | 60 | M20×2.5 | KC-1275-C-1 | 640 | 39.2 |
| KC-1275-B-12 | 196.5 | 150 | 46.5 | 31.5 | 36 | 80 | M24×3.0 | KC-1275-C-12 | 1,550 | 49 |
| KC-1275-B-3 | 129 | 100 | 29 | 17 | 30 | 60 | M20×2.5 | KC-1275-C-1 | 580 | 39.2 |
| KC-1275-B-13 | 255.5 | 200 | 55.5 | 36.5 | 46 | 100 | M30×3.5 | KC-1275-C-13 | 2,950 | 68.6 |
| KC-1275-B-4 | 207 | 180 | 27 | 17 | 24 | 60 | M16×2.0 | KC-1275-C-2 | 540 | 19.6 |
| KC-1275-B-5 | 157 | 130 | 27 | 17 | 24 | 60 | M16×2.0 | KC-1275-C-2 | 480 | 19.6 |
| KC-1275-B-6 | 127 | 100 | 27 | 17 | 24 | 60 | M16×2.0 | KC-1275-C-2 | 440 | 19.6 |
| KC-1275-B-7 | 145 | 120 | 25 | 17 | 19 | 60 | M12×1.75 | KC-1275-C-3 | 360 | 14.7 |
使用例
アジャスター押さえ金具（工作機械の振動による機械の移動を防ぐ）
型番リスト
- 表示件数:
| 型番 |
ねじの呼び M |
許容荷重(kN) |
本体高さ h(mm) |
ねじの長さ(mm) |
ねじ+本体高さ(mm) |
幅 W(mm) |
幅 φD |
商品コード | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
20
|
39.2
|
29
|
180
|
209
|
30
|
60
|
20985
| - | 1個 | 3,397円(
3,737円
) | 在庫品1日目 当日出荷可能 | |
20
|
39.2
|
29
|
130
|
159
|
30
|
60
|
20986
| - | 1個 | 3,298円(
3,628円
) | 在庫品1日目 当日出荷可能 | |
20
|
39.2
|
29
|
100
|
129
|
30
|
60
|
20987
| - | 1個 | 2,897円(
3,187円
) | 在庫品1日目 当日出荷可能 | |
16
|
19.6
|
27
|
180
|
207
|
24
|
60
|
31499
| 10 | 1個 | 2,649円(
2,914円
) | 在庫品1日目 当日出荷可能 | |
16
|
19.6
|
27
|
130
|
157
|
24
|
60
|
31500
| 10 | 1個 | 3,100円(
3,410円
) | 在庫品1日目 当日出荷可能 | |
16
|
19.6
|
27
|
100
|
127
|
24
|
60
|
31501
| 10 | 1個 | 2,880円(
3,168円
) | 在庫品1日目 当日出荷可能 | |
12
|
14.7
|
25
|
120
|
145
|
19
|
60
|
31502
| 10 | 1個 | 2,740円(
3,014円
) | 在庫品1日目 当日出荷可能 | |
20
|
39.2
|
42.5
|
150
|
192.5
|
30
|
80
|
21744
| 10 | 1個 | 13,514円(
14,865円
) | 在庫品1日目 当日出荷可能 | |
24
|
49
|
46.5
|
150
|
196.5
|
36
|
80
|
21745
| - | 1個 | 15,000円(
16,500円
) | 在庫品1日目 当日出荷可能 | |
30
|
68.6
|
55.5
|
200
|
255.5
|
46
|
100
|
21746
| - | 1個 | 25,000円(
27,500円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
ステンレス製で耐食性に優れた重荷重用のアジャスター。
【特長】
・受皿とボルトの間にスラストベアリングを入れてボルトの回転を容易にしている。
・防塵用PPワッシャーでスラストベアリングをカバーしている。
・材質 : シャフト / ステンレス鋼棒（SUS304）底部 / ステンレス鋼（SUS304）。
・表面仕上 : バレル研磨。
・付属品 : 六角ナット（一種）。
【用途】
・工作機械・自動販売機など。
(i)ご注意
- ミスミでは特注品の対応は行なっておりません。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
