仕様・寸法を表示する

追加工・オプション

タキゲン製造

タキゲン製造

ホールド機構付スライドレール K-251-HDS

ホールド機構付スライドレール K-251-HDS

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（2件） この商品のFAQをみる(2件)
通常価格(税別)
1,415円 ～ 1,866円
税込価格
1,557円 ～ 2,053円

引きだした状態でスプリングストッパーが働きホールドする引き出しレール。【特長】...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
  • ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

型番

未確定3件の候補があります。

Loading...

商品情報

引き出しがスムーズ

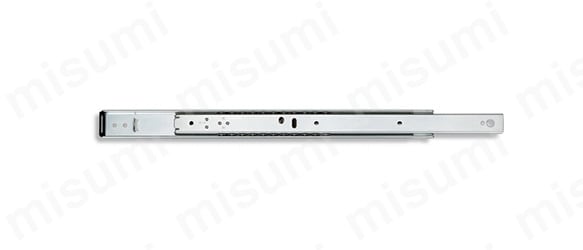

K-251-HDSの外観

K-251-HDSの外観

ロック機構

ロック機構

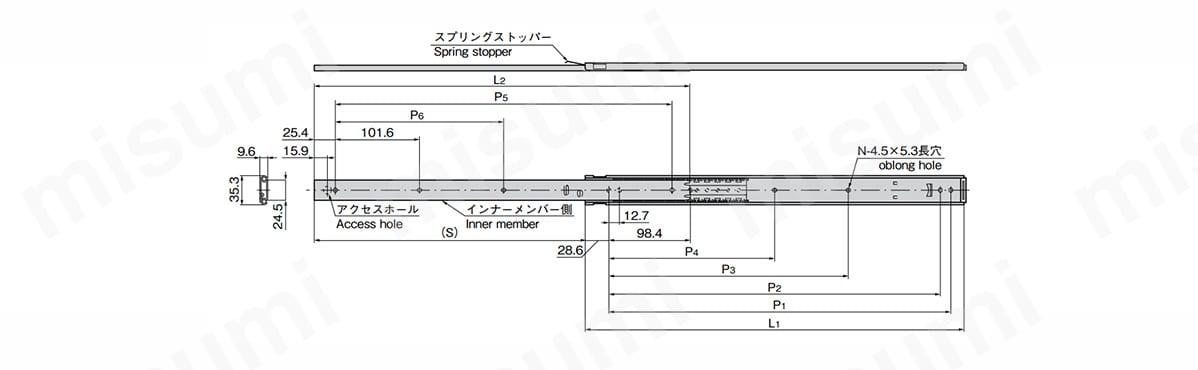

K-251-HDSの寸法図

K-251-HDSの寸法図

商品番号
ProductNo.		L1L2P1P2P3P4P5P6(S)N許容荷重N/pair
Allowableload		製品質量(g)
Mass
K-251-HDS-12304.8300.8-247.6136.5-252-201.38314330
K-251-HDS-14355.6351.6311.1298.4187.3-304.8152.422610284381
K-251-HDS-16406.4402.4361.9349.2238.1-355.6203.2278353431
K-251-HDS-18457.2453.2412.7400288.9200406.4203.232711421487
K-251-HDS-20508504463.5450.8339.7225.4457.2228.6378392544

型番リスト

表示件数:
  1. 1
型番
ストローク（範囲）(mm)
レール長さ（範囲）(mm)
定格荷重［2本使用時］（範囲）(N)
ストローク(mm)
レール長さ(mm)
定格荷重(2本使用時)(N)
商品コード
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
151～350
151～350
201～400
201.3
304.8
314
31437
10

5個

1,415円( 1,557円 )

在庫品1日目

当日出荷可能

151～350
351～550
201～400
278
406.4
353
31439
10

5個

1,608円( 1,769円 )

在庫品1日目

当日出荷可能

151～350
351～550
401～600
327
457.2
421
31440
10

5個

1,595円( 1,755円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

引きだした状態でスプリングストッパーが働きホールドする引き出しレール。
【特長】
・ボールベアリングで引き出しがスムーズ。
・引きだした状態でスプリングストッパーが働きホールド。インナーメンバーに力を加えることで解除できる。
・インナーメンバーは引きだした状態でスプリングストッパーを解除することで抜差し可能。
・収納時、ディテント機構によりホールド。
・材質 : 圧延鋼板（SPCC）。
・表面仕上 : 亜鉛めっきクロメート処理（MFZn-C）。
・スライド部はボールベアリングを使用し動きがスムーズ。
【用途】
・コンピュータ周辺機器・自動販売機・複写機・通信機器。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
  • ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ホールド機構付スライドレール K-251-HDS

ホールド機構付スライドレール K-251-HDS

    ホールド機構付スライドレール K-251-HD

    ホールド機構付スライドレール K-251-HD

      スライドレール KC-251

      スライドレール KC-251

        重量用スライドレール K-350

        重量用スライドレール K-350

          LAMP スライドレール 3670 セルフ&ソフトクロージング機構付

          LAMP スライドレール 3670 セルフ&ソフトクロージング機構付

            スライドレール 4638 プッシュオープン機構付

            スライドレール 4638 プッシュオープン機構付

              ティルトスライドレール K-254

              ティルトスライドレール K-254

                超重量用小型スライドレール K-216

                超重量用小型スライドレール K-216

                  スライドレール 5370 セルフ&ソフトクロージング機構付 重量用

                  スライドレール 5370 セルフ&ソフトクロージング機構付 重量用

                    LAMP スライドレール 3660 プッシュオープン機構付

                    LAMP スライドレール 3660 プッシュオープン機構付

                      Accuride スライドレール C2731SC セルフクローズ機構付

                      Accuride スライドレール C2731SC セルフクローズ機構付

                        スライドレール 3535 手元ロック解除機構付

                        スライドレール 3535 手元ロック解除機構付

                          Accuride スライドレール C3273SC セルフクローズ機構付

                          Accuride スライドレール C3273SC セルフクローズ機構付
                            メーカー タキゲン製造 タキゲン製造 タキゲン製造 タキゲン製造 スガツネ工業 スガツネ工業 タキゲン製造 タキゲン製造 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業
                            通常価格 1,415円～ 1,049円～ 698円～ 3,740円～ 4,277円～ 5,355円～ 3,867円 92,398円～ 9,915円～ 3,801円～ 3,030円～ 2,877円～ 2,231円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 4日目   在庫品1日目～   当日出荷可能 5日目   10日目～   4日目   4日目   4日目   在庫品1日目～   当日出荷可能 4日目
                            用途 直線引き出し用 直線引き出し用 直線引き出し用 直線引き出し用 直線引き出し用 直線引き出し用 傾き引き出し用 直線引き出し用 直線引き出し用 直線引き出し用 直線引き出し用 直線引き出し用 直線引き出し用
                            スライド方式 2段引 2段引 2段引 3段引 3段引 3段引 2段引 3段引 3段引 3段引 3段引 2段引 3段引
                            レール材質 冷間圧延鋼板 冷間圧延鋼板 冷間圧延鋼板 冷間圧延鋼板 鋼 鋼 冷間圧延鋼板 炭素鋼引抜き材 鋼 鋼 鋼 鋼 鋼
                            幅 W(mm) 35.3 35.3 35.3 63 12.5 12.7 35.3 65 19.1 12.5 19.1 9.7 12.7
                            高さ H(mm) 9.6 9.6 9.6 16 36 45.4 9.5 36 53 36 27 35 37.4

                            ホールド機構付スライドレール K-251-HDSのレビュー

                            評価 5.0 平均満足度：5.0 2件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            外販装置付帯部品として使っています
                            評価 5.0満足度：5.02020/02/14
                            当社で受注生産する設備品製作にあたっては、密閉筐体に必須の各種付帯部品に関し先進メーカーとして数多の品種、仕様を取り揃えたタキゲン製造製部材を用途に応じ種々優先利用しています。得意先様からの信頼も厚く指定品としての依頼も多いことから、経年劣化やメンテナンス時の部品置換に対する互換性や規格統一を考慮しています。型番：K-251-HDS-20については、引出し部摺動機構部品に利用し、その性能、使い勝手等期待を裏切らない商品として満足した実績評価に基づき、以降の類似製品にも採用しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            自社製作品（筐体）に使用
                            評価 5.0満足度：5.02018/07/17
                            自社製作品（筐体）に使用しています。ブランドに対する信頼感と価格、納期のバランスが良いため利用しています。類似用途の他商品とは異なり引きだした状態でもホールドができるため引き出し内部の重量がかさんでも安心して使える良い商品だと思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            よくあるご質問（FAQ）

                            Q 荷重はどのくらいですか？
                            A
                            2本ペアで使用する場合の荷重をカタログに記載しています。必ず左右均等になるように使用してください。
                            【カタログURL：https://www.takigen.co.jp/jp/contents/eyesearch/detail.do?name=31437】
                            Q 使用上の注意などはありますか？
                            A
                            末永くご使用いただくために、定期的に摺動部に潤滑剤の塗布をお願いします。(推奨潤滑剤：リチウム石鹸基系極圧グリース)
