ステンレスデッドロックステー B-1467
- SALE 2025/03/31まで
- 当日出荷可能
- 通常価格(税別)
- 3,212円 ～ 3,824円 特別価格
- 税込価格
- 3,533円 ～ 4,206円 特別価格
【特長】・振動衝撃に強い安全構造です。・ステンレス製で耐食性に優れています。・...
-
- 扉の開き方：
- 前開き
-
- 種類：
- 伸縮ステー
-
- ストッパー：
- 全開時ストップ
-
- ストッパー解除方法：
- 解除ストローク
-
- 材質：
- 冷間圧延ステンレス鋼板
-
- 許容荷重(N)：
- 294
-
- 本体 表面処理：
- バフ研磨
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
型番
未確定4件の候補があります。
Loading...
商品情報

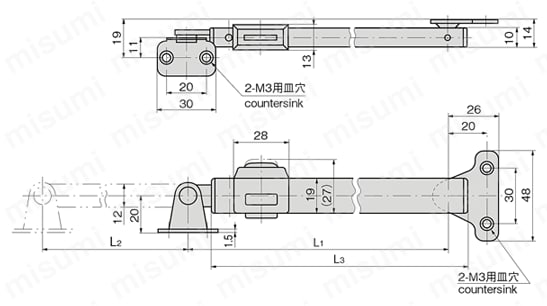

外形図
製品仕様
- 材質：ステンレス鋼板（SUS304）
- 表面仕上：鏡面バフ研磨
- 許容荷重：294N

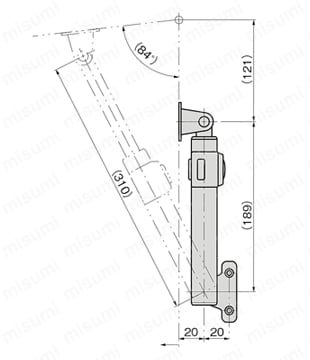

参考作動例［B-1467-1］
扉開閉支点位置により扉の開角度が変ります。
＜右用＞＜左用＞呼称の基本
（1）上蓋開閉用のボックス
（2）ステーのアーム屈折部が奥へ向かって折れる。
（3）開閉する上蓋を前面位置から見る。
上記の3条件を想定して「右側に取付けるステーを＜右用＞」、「左側に取付けるステーを＜左用＞」と呼んでいます。
＜右用＞＜左用＞ステーの基本図
規格表

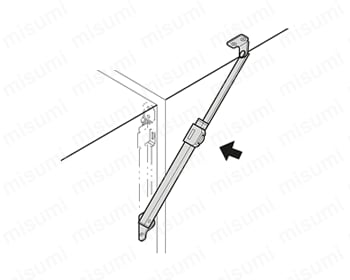

使用例
扉を閉じる時はストッパーを押してください。

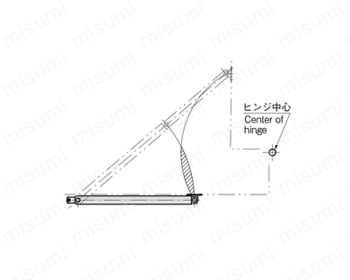

斜線部が最小値よりマイナスします。
ヒンジ中心の位置によって、ステーの軌跡がステー最小値よりマイナスになる場合があります。設計上の検証をお願い致します。
注意・禁止事項
型番リスト
- 表示件数:
| 型番 |
伸長時長さ(mm) |
ストローク S(mm) |
右用・左用 |
商品コード | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
310
|
125
|
左用
|
11391
| 1個 | 3,492円(
3,841円
) | 在庫品1日目 当日出荷可能 | |
310
|
125
|
右用
|
11392
| 1個 | 3,824円(
4,206円
) | 在庫品1日目 当日出荷可能 | |
210
|
75
|
左用
|
11393
| 1個 | 3,212円 2,850円 ( 3,135円 ) | 在庫品1日目 当日出荷可能 | |
210
|
75
|
右用
|
11394
| 1個 | 3,691円 2,850円 ( 3,135円 ) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】
・振動衝撃に強い安全構造です。
・ステンレス製で耐食性に優れています。
・開けると完全固定、ストッパーを押すと閉まります。
・右用左用。
【用途】
・船舶・振動機器
