タキゲン製造

タキゲン製造

コーナーソレノイドロック LE-38

コーナーソレノイドロック LE-38

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
11,834円
税込単価
13,017円

【特長】・遠隔操作で施解錠を制御できます。・正方向または、逆方向のパルス電圧を...

詳細情報を確認する

  • 種類：
    電気錠
  • 電気錠施錠：
    キープタイプ
  • 定格電圧(V)：
    DC24
  • 本体全長(mm)：
    125
  • 本体幅(mm)：
    25
  • 本体高さ(mm)：
    23.5
  • ストローク(mm)：
    6
  • 使用周囲温度：
    -5℃～+40℃
  • 使用周囲湿度：
    85%RH以下
  • 商品コード：
    50131

型番

LE-38 解除

Loading...

指定中 の仕様・寸法情報

商品情報

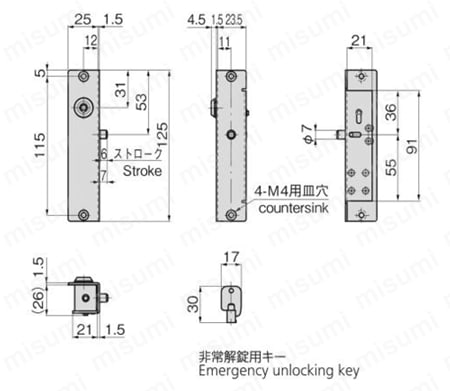

外形図

コーナーソレノイドロック LE-38 外形図

製品仕様

  • 材質：冷間圧延ステンレス鋼板（SUS304）
  • 表面仕上：ヘアライン仕上
  • 定格電圧：DC24V ±5%
  • 消費電流：0.73A
  • 通電率：10%（間欠定格）
  • 最大通電時間：0.5秒以下
  • 休息時間：4.5秒以上（0.5秒通電時）
  • 入力信号：パルス信号（100ms～500ms）
  • 鍵番号：J85
  • 使用温度：-5～+40℃（氷結しないこと）
  • 使用湿度：45～85%RH（結露しないこと）

規格表

コーナーソレノイドロック LE-38 規格表

使用例

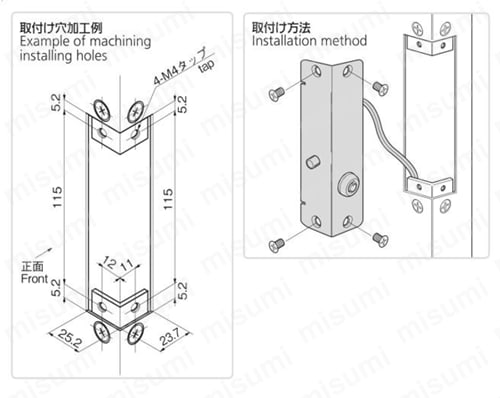

取付け穴加工例／取付け方法

コーナーソレノイドロック LE-38 使用例

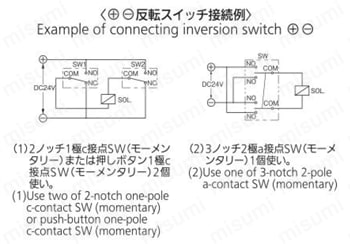

（+）（-）反転スイッチ接続例

コーナーソレノイドロック LE-38 使用例2

（1）2ノッチ1極c接点SW（モーメンタリー）または押しボタン1極c接点SW（モーメンタリー）2個使い。
（2）3ノッチ2極a接点SW（モーメンタリー）1個使い。

コード動作
解錠施錠
赤-+
白+-

注意・禁止事項

  • 通電動作時はロック部の負荷を除いてください。
  • 施解錠時は錠前の構造上、鍵を押しながら回してください。

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

LE-38

1個

11,834円( 13,017円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】
・遠隔操作で施解錠を制御できます。
・正方向または、逆方向のパルス電圧を印加することにより、吸引あるいは復帰の2動作を行い、それぞれの位置で無電力保持します。
・鍵で非常開閉できます。
【用途】
・電気集塵装置・高圧受配電装置・工作機器その他各種プラント。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

LE-38で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

コーナーソレノイドロック LE-38の型番LE-38のページです。
型番LE-38に関する仕様情報を記載しております。
