仕様・寸法を表示する

追加工・オプション

三好キカイ（旧三好パイジョン）

三好キカイ（旧三好パイジョン）

マルパイジョン 同径穴タイプ二ツ割りT字形

マルパイジョン 同径穴タイプ二ツ割りT字形

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 5.0平均満足度5.0 この商品のレビューをみる（1件） この商品のFAQをみる(2件)
通常価格(税別)
1,894円 ～ 3,103円
税込価格
2,083円 ～ 3,413円

ブラケットとパイプを組み合わせて使用する支柱クランプ。 【特長】 ・軽くて強い...

詳細情報を確認する

  • 種類：
    T字
  • 適用支柱形状：
    丸-丸支柱用
  • 組合せ支柱径：
    同径
  • 適応支柱径(φ),(□)：
    13
  • 材質：
    アルミニウム
  • 表面処理：
    白アルマイト
  • カラー：
    ホワイト（標準品）
  • サイズ(取付穴径)：
    φ13

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定2件の候補があります。

Loading...

商品情報

マルパイジョン 二ツ割りT字形の仕様

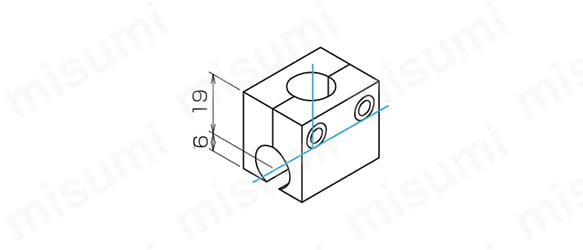

二ツ割T字形 PJ410の寸法図 水平軸が片面とほぼ一定（後付け可）

二ツ割T字形 PJ410の寸法図
水平軸が片面とほぼ一定（後付け可）

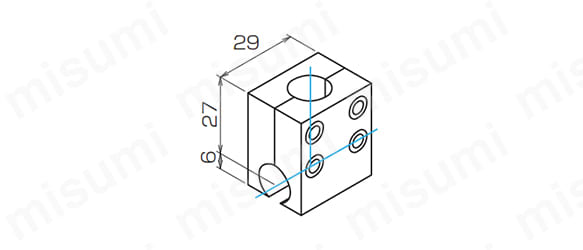

二ツ割T字形 PJ411の寸法図 水平軸が片面とほぼ一定（後付け可）

二ツ割T字形 PJ411の寸法図
水平軸が片面とほぼ一定（後付け可）

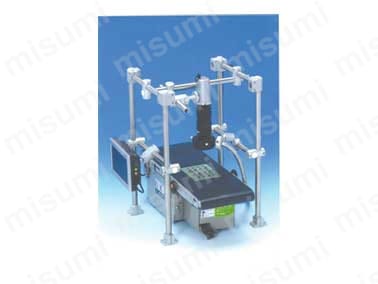

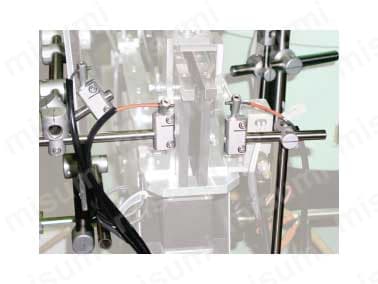

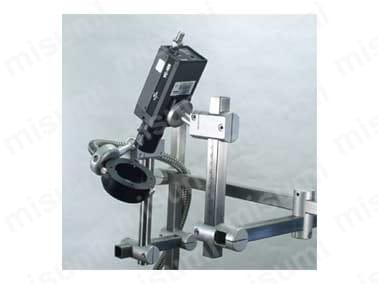

使用例

共通使用例

共通使用例

共通使用例

共通使用例

共通使用例

共通使用例

開発秘話



パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。しかし外注先の減少によりお客様で製作をしなければならなくなりました。その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。

型番リスト

表示件数:
  1. 1
型番
寸法
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
33X29X22

1個

3,103円( 3,413円 )

4日目

25X29X22

1個

1,894円( 2,083円 )

8日目

  1. 1

Loading...

詳細情報

基本情報

ブラケットとパイプを組み合わせて使用する支柱クランプ。
【特長】
・軽くて強いジュラルミン（A2017）製。一部SUS製も準備している。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めている。
・スリット締め付け構造で六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備している。
・5色（ホワイト・ブラック・ゴールド・レッド・ブル）のカラー化に対応している。
【用途】
・フレームを分解せずにはさみ込み（後付け）ができる。
