栗本鐵工所

栗本鐵工所

耐食性スパイラルダクト直管

耐食性スパイラルダクト直管

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,217円 ～ 29,717円
税込価格
1,339円 ～ 32,689円

耐食性の高い塩ビ鋼板製の直管です。【カタログ内の安全のための注意事項をご確認く...

詳細情報を確認する

  • 種類：
    パイプ
  • 材質：
    スチール
  • ダクト管種類：
    スパイラル型(直管)
  • カットサービス対応：
    なし
  • 表面処理：
    塩ビコーティング
  • 内面材料：
    スチール

型番

未確定84件の候補があります。

  • CADデータ未対応

Loading...

商品情報

商品特長詳細

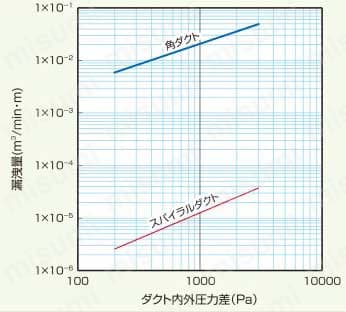

空気漏洩量

スパイラルダクトのハゼ部は強固にロッキングされており空気はほとんど漏れません。
しかし、極めて微小な単位で測定すると右図に示す程度の漏れが確認できることが知られています。
空気調和衛生工学会が定める高圧ダクト2の制限空気漏れ量と比べて1/1,000程度の漏れ量です（図はハゼ1mあたりの漏れ量で示しています）。
耐食性スパイラルダクト直管 技術情報01

【ハゼ部の空気漏洩量】

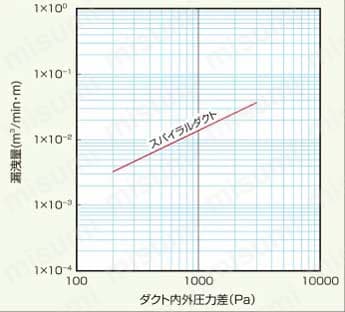

継手部からの漏れ量は施工精度により差がありますが、一般的な事例では右図に示す程度の漏れ量とされています。
（図は周長1mあたりの漏れ量で示しています）
耐食性スパイラルダクト直管 技術情報02

【接続部の空気漏洩量】

注意・禁止事項

耐食性スパイラルダクト直管 注意・禁止事項01
耐食性スパイラルダクト直管 注意・禁止事項02

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
内径d(φ)
長さ（直管）(mm)
呼び径
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
100
1000
100

1個

2,417円( 2,659円 )

4日目

100
1500
100

1個

3,633円( 3,996円 )

4日目

100
2000
100

1個

4,833円( 5,316円 )

4日目

100
500
100

1個

1,217円( 1,339円 )

5日目

125
1000
125

1個

3,033円( 3,336円 )

5日目

125
1500
125

1個

4,550円( 5,005円 )

4日目

125
2000
125

1個

6,067円( 6,674円 )

4日目

125
2500
125

1個

7,583円( 8,341円 )

5日目

125
3000
125

1個

9,100円( 10,010円 )

5日目

125
3500
125

1個

10,617円( 11,679円 )

5日目

125
4000
125

1個

11,000円( 12,100円 )

5日目

125
500
125

1個

1,517円( 1,669円 )

5日目

150
1000
150

1個

3,417円( 3,759円 )

5日目

150
1500
150

1個

5,133円( 5,646円 )

4日目

150
2000
150

1個

6,833円( 7,516円 )

4日目

150
2500
150

1個

8,550円( 9,405円 )

5日目

150
3000
150

1個

10,250円( 11,275円 )

5日目

150
3500
150

1個

11,967円( 13,164円 )

5日目

150
4000
150

1個

12,400円( 13,640円 )

5日目

150
500
150

1個

1,717円( 1,889円 )

5日目

175
1000
175

1個

3,967円( 4,364円 )

5日目

175
1500
175

1個

5,950円( 6,545円 )

4日目

175
2000
175

1個

7,933円( 8,726円 )

4日目

175
2500
175

1個

9,917円( 10,909円 )

5日目

175
3000
175

1個

11,900円( 13,090円 )

5日目

175
3500
175

1個

13,883円( 15,271円 )

5日目

175
4000
175

1個

14,400円( 15,840円 )

5日目

175
500
175

1個

1,983円( 2,181円 )

5日目

200
1000
200

1個

4,533円( 4,986円 )

4日目

200
1500
200

1個

6,800円( 7,480円 )

4日目

200
2000
200

1個

9,067円( 9,974円 )

4日目

200
2500
200

1個

11,333円( 12,466円 )

5日目

200
3000
200

1個

13,600円( 14,960円 )

5日目

200
3500
200

1個

15,867円( 17,454円 )

5日目

200
4000
200

1個

16,483円( 18,131円 )

5日目

200
500
200

1個

2,380円( 2,618円 )

5日目

225
1000
225

1個

5,100円( 5,610円 )

5日目

225
1500
225

1個

7,650円( 8,415円 )

4日目

225
2000
225

1個

10,200円( 11,220円 )

4日目

225
2500
225

1個

12,750円( 14,025円 )

5日目

225
3000
225

1個

15,300円( 16,830円 )

5日目

225
3500
225

1個

17,850円( 19,635円 )

5日目

225
4000
225

1個

18,567円( 20,424円 )

5日目

225
500
225

1個

2,677円( 2,945円 )

5日目

250
1000
250

1個

5,650円( 6,215円 )

5日目

250
1500
250

1個

8,483円( 9,331円 )

4日目

250
2000
250

1個

11,300円( 12,430円 )

4日目

250
2500
250

1個

14,133円( 15,546円 )

5日目

250
3000
250

1個

16,950円( 18,645円 )

5日目

250
3500
250

1個

19,783円( 21,761円 )

5日目

250
4000
250

1個

20,567円( 22,624円 )

5日目

250
500
250

1個

2,833円( 3,116円 )

5日目

275
1000
275

1個

6,233円( 6,856円 )

5日目

275
1500
275

1個

9,350円( 10,285円 )

4日目

275
2000
275

1個

12,467円( 13,714円 )

4日目

275
2500
275

1個

15,583円( 17,141円 )

5日目

275
3000
275

1個

18,700円( 20,570円 )

5日目

275
3500
275

1個

21,817円( 23,999円 )

5日目

275
4000
275

1個

22,633円( 24,896円 )

5日目

275
500
275

1個

3,272円( 3,599円 )

5日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

耐食性の高い塩ビ鋼板製の直管です。【カタログ内の安全のための注意事項をご確認ください】
【特長】
・直管部には耐食性の高い塩ビ鋼板を使用しています。
・住居用（100φ,150φのみ）のベンド・ニップルは塩ビ鋼板での製作が可能です。
・マンションのトイレ・浴室で使用されるベンド・ニップルは直管部と同じ材質の塩ビ鋼板で製作が可能です。
・異型管にはエポキシ粉体塗装を施します。
・耐食性がよく、耐薬品性・耐湿性に優れています。
・母材（スパイラルダクト）との密着性が良く耐衝撃性・耐摩耗性に優れています。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
