栗本鐵工所

栗本鐵工所

F-Ring スパイラルダクト 直管

F-Ring スパイラルダクト 直管

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
568円 ～ 14,583円
税込価格
625円 ～ 16,041円

JIS G 3302による溶融亜鉛めっき鋼板製の直管です。【カタログ内の安全の...

詳細情報を確認する

  • 種類：
    パイプ
  • 材質：
    スチール
  • ダクト管種類：
    スパイラル型(直管)
  • カットサービス対応：
    なし
  • ガスケット：
    特殊軟質塩化ビニル
  • 内面材料：
    スチール

型番

未確定78件の候補があります。

  • CADデータ未対応

Loading...

商品情報

商品特長詳細

空気漏洩量

スパイラルダクトのハゼ部は強固にロッキングされており空気はほとんど漏れません。

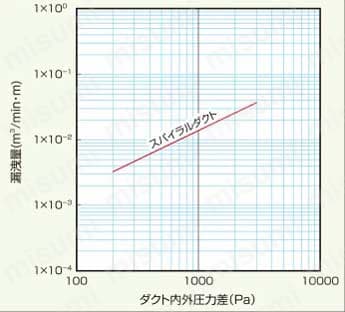

しかし、極めて微小な単位で測定すると右図に示す程度の漏れが確認できることが知られています。
空気調和衛生工学会が定める高圧ダクト2の制限空気漏れ量と比べて1/1,000程度の漏れ量です（図はハゼ1mあたりの漏れ量で示しています）。
F-Ring スパイラルダクト 直管 技術情報01

【ハゼ部の空気漏洩量】


継手部からの漏れ量は施工精度により差がありますが、一般的な事例では右図に示す程度の漏れ量とされています。 （図は周長1mあたりの漏れ量で示しています）
F-Ring スパイラルダクト 直管 技術情報02

【接続部の空気漏洩量】

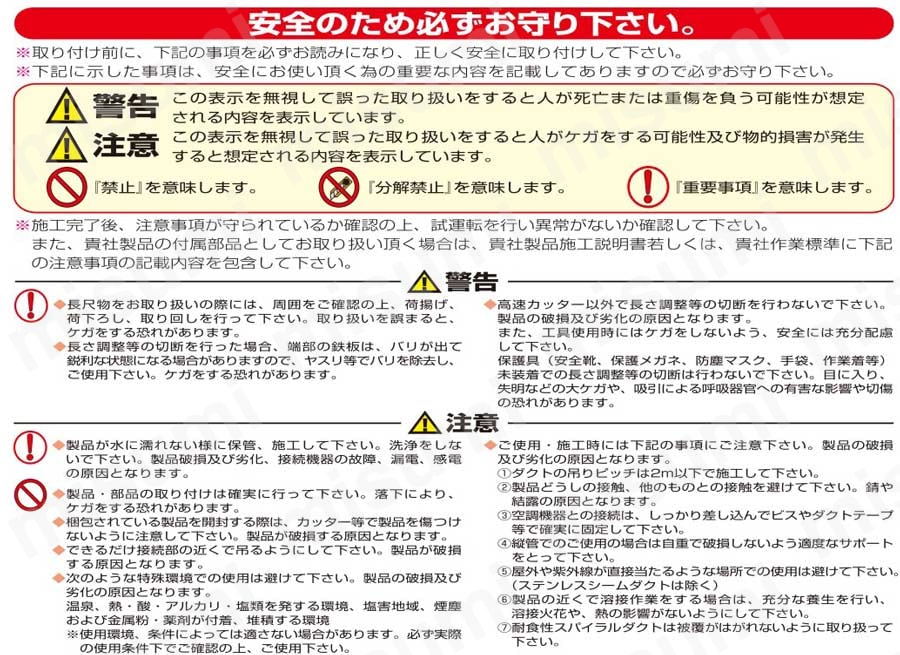

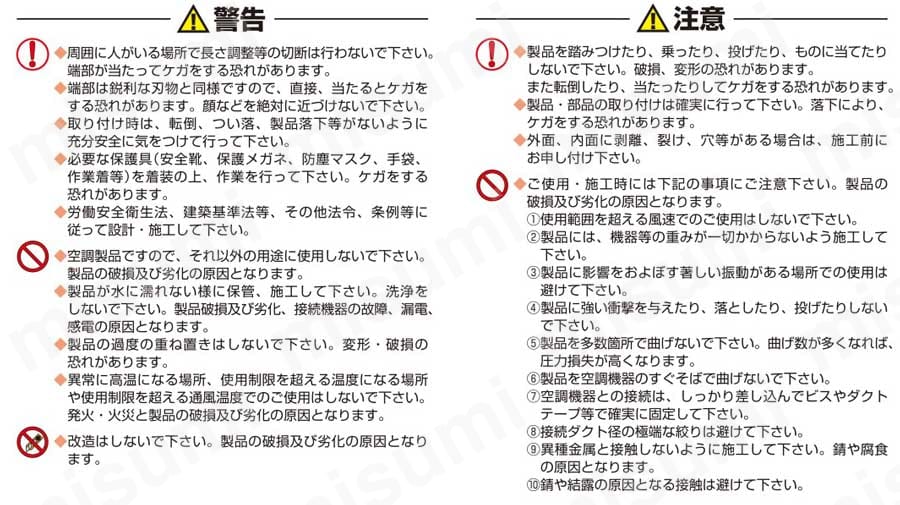

注意・禁止事項

F-Ring スパイラルダクト 直管 注意・禁止事項01
F-Ring スパイラルダクト 直管 注意・禁止事項02

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
内径d(φ)
長さ（直管）(mm)
呼び径
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
100
1000
100

1個

1,084円( 1,192円 )

8日目

100
1500
100

1個

1,550円( 1,705円 )

8日目

100
2000
100

1個

2,170円( 2,387円 )

8日目

100
2500
100

1個

2,583円( 2,841円 )

8日目

100
3000
100

1個

3,100円( 3,410円 )

8日目

100
3500
100

1個

3,617円( 3,979円 )

8日目

100
500
100

1個

568円( 625円 )

8日目

125
1000
125

1個

1,300円( 1,430円 )

8日目

125
1500
125

1個

1,950円( 2,145円 )

8日目

125
2000
125

1個

2,600円( 2,860円 )

8日目

125
2500
125

1個

3,250円( 3,575円 )

8日目

125
3000
125

1個

3,900円( 4,290円 )

8日目

125
3500
125

1個

4,550円( 5,005円 )

8日目

125
4000
125

1個

4,317円( 4,749円 )

8日目

125
500
125

1個

650円( 715円 )

8日目

150
1000
150

1個

1,540円( 1,694円 )

8日目

150
1500
150

1個

2,200円( 2,420円 )

8日目

150
2000
150

1個

2,933円( 3,226円 )

8日目

150
2500
150

1個

3,667円( 4,034円 )

8日目

150
3000
150

1個

4,400円( 4,840円 )

8日目

150
3500
150

1個

5,133円( 5,646円 )

8日目

150
4000
150

1個

4,883円( 5,371円 )

8日目

175
1000
175

1個

1,700円( 1,870円 )

8日目

175
1500
175

1個

2,550円( 2,805円 )

8日目

175
2000
175

1個

3,400円( 3,740円 )

8日目

175
2500
175

1個

4,250円( 4,675円 )

8日目

175
3000
175

1個

5,100円( 5,610円 )

8日目

175
3500
175

1個

5,950円( 6,545円 )

8日目

175
4000
175

1個

5,683円( 6,251円 )

8日目

200
1000
200

1個

1,933円( 2,126円 )

8日目

200
1500
200

1個

2,900円( 3,190円 )

8日目

200
2000
200

1個

3,867円( 4,254円 )

8日目

200
2500
200

1個

4,833円( 5,316円 )

8日目

200
3000
200

1個

5,800円( 6,380円 )

8日目

200
3500
200

1個

6,767円( 7,444円 )

8日目

200
4000
200

1個

6,483円( 7,131円 )

8日目

225
1000
225

1個

2,200円( 2,420円 )

8日目

225
1500
225

1個

3,300円( 3,630円 )

8日目

225
2000
225

1個

4,400円( 4,840円 )

8日目

225
2500
225

1個

5,500円( 6,050円 )

8日目

225
3000
225

1個

6,600円( 7,260円 )

8日目

225
3500
225

1個

7,700円( 8,470円 )

8日目

225
4000
225

1個

7,317円( 8,049円 )

8日目

250
1000
250

1個

2,417円( 2,659円 )

8日目

250
1500
250

1個

3,633円( 3,996円 )

8日目

250
2000
250

1個

4,833円( 5,316円 )

8日目

250
2500
250

1個

6,050円( 6,655円 )

8日目

250
3000
250

1個

7,250円( 7,975円 )

8日目

250
3500
250

1個

8,467円( 9,314円 )

8日目

250
4000
250

1個

8,083円( 8,891円 )

8日目

275
1000
275

1個

2,683円( 2,951円 )

8日目

275
1500
275

1個

4,033円( 4,436円 )

8日目

275
2000
275

1個

5,367円( 5,904円 )

8日目

275
2500
275

1個

6,717円( 7,389円 )

8日目

275
3000
275

1個

8,050円( 8,855円 )

8日目

275
3500
275

1個

9,400円( 10,340円 )

8日目

275
4000
275

1個

8,917円( 9,809円 )

8日目

300
1000
300

1個

2,900円( 3,190円 )

8日目

300
1500
300

1個

4,350円( 4,785円 )

8日目

300
2000
300

1個

5,800円( 6,380円 )

8日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

JIS G 3302による溶融亜鉛めっき鋼板製の直管です。【カタログ内の安全のための注意事項をご確認ください】
【特長】
・接続・施工が簡単です。
・スパイラルダクトの標準的な接続方法はビス+コーキング+テープ巻です。高所で行う作業のため、確実に施工することが困難な場合があります。
・F-Ringスパイラルは継手部分にガスケットが装着されており、差し込んでビスを打つだけで施工が完了するので確かな施工が期待できます。
【用途】
・運搬・揚重作業が軽減できる。
・大径管の直管に小径管を順々に組入れることにより全体の資材容積が小さくなります。
・従って、工場でプレハブ加工したものに比べ揚重量は大幅に減少します。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

F-Ring スパイラルダクト 直管

F-Ring スパイラルダクト 直管

    スパイラルダクト 直管

    スパイラルダクト 直管

      耐食性スパイラルダクト直管

      耐食性スパイラルダクト直管

        コンパクト サイレント Sタイプ

        コンパクト サイレント Sタイプ

          ステンレス フレキ

          ステンレス フレキ

            アルミフレキ（Wタイプ）コンパクト

            アルミフレキ（Wタイプ）コンパクト

              亜鉛めっき鋼板製フレキ（鉄フレキ）コンパクトタイプ

              亜鉛めっき鋼板製フレキ（鉄フレキ）コンパクトタイプ

                ラミックスEx

                ラミックスEx

                  スーパーコンパクトフレキ

                  スーパーコンパクトフレキ

                    アルミ コンパクトフレキ（Sタイプ）

                    アルミ コンパクトフレキ（Sタイプ）

                      ダクトホース TAC耐油ダクト

                      ダクトホース TAC耐油ダクト

                        ダクトホース TACダクトアルミ

                        ダクトホース TACダクトアルミ

                          ダクトホース TACダクトEE

                          ダクトホース TACダクトEE
                            メーカー 栗本鐵工所 栗本鐵工所 栗本鐵工所 栗本鐵工所 栗本鐵工所 栗本鐵工所 栗本鐵工所 栗本鐵工所 栗本鐵工所 栗本鐵工所 東拓工業 東拓工業 東拓工業
                            通常価格 568円～ 733円～ 1,217円～ 25,650円～ 6,431円～ 3,050円～ 2,190円～ 11,225円～ 1,365円～ 1,800円～ - - -
                            通常出荷日 8日目   在庫品1日目～   当日出荷可能 4日目～   3日目   4日目～   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 4日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 6日目～   在庫品1日目～   当日出荷可能 6日目～
                            種類 パイプ パイプ パイプ ホース ホース ホース ホース ホース ホース ホース ホース ホース ホース
                            材質 スチール スチール スチール アルミ ステンレス アルミ スチール アルミ アルミ アルミ 樹脂 アルミ 樹脂
                            ダクト管種類 スパイラル型(直管) スパイラル型(直管) スパイラル型(直管) - - - - - - - - - -
                            カットサービス対応 なし なし なし なし なし なし なし なし なし なし - - -
                            ガスケット 特殊軟質塩化ビニル - - - - - - - - - - - -
