Panasonic

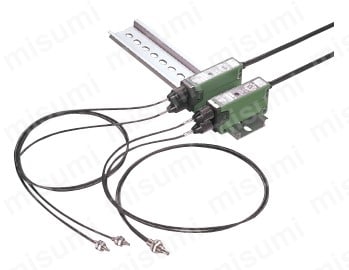

超高速応答/LED検出用ファイバセンサ（FX2）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 7,185円

税込単価: 7,904円

【特長】・高速応答&nbsp応答時間15μs（入光時）の超高速。小物体や高速...

種類：

ファイバーセンサ
検出物体：

不透明体
光軸の配置種類：

投光・受光一体単体使用
検出光の種類：

標準
使用湿度範囲(%)：

35～85

(i)ご注意

【販売終了情報】2025年9月30日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

型番

FD-G500 解除

CADデータダウンロード

My部品表保存

数量：
価格を確認

指定中の仕様・寸法情報

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

超高速15μs応答（FX2-A3R）、LED検出用（FX2-A3R-LED）もラインアップ

UL を取得しています。
UL : レコグニション認定（FX2-A3Rのみ）

高速応答

応答時間15μs（入光時）の超高速。
小物体や高速移動物体の検出に最適です。
（注1）：FX2-A3R-LEDの応答時間は50msです。

LED検出用

LEDのような微弱な光でも検出できる、「LED検出用」を用意しています。

多回転ボリウム

微小差の検出にも適切な感度調整を実現する多回転ボリウムを装備。しかも回し過ぎても破損しないエンドレス機構です。

高性能を発揮するレンズ

<FX-MR1（微小スポットレンズ）>

φ0.5mmのスポット光で微小物体や小マークの検出に威力を発揮。

使用例

コンデンサの足ピン検出

印刷機の紙送りチェック

コードレス電話機のLED点灯チェック

（FX2-A3R）

（FX2-A3R）

（FX2-A3R-LED）

製品仕様

単位mm

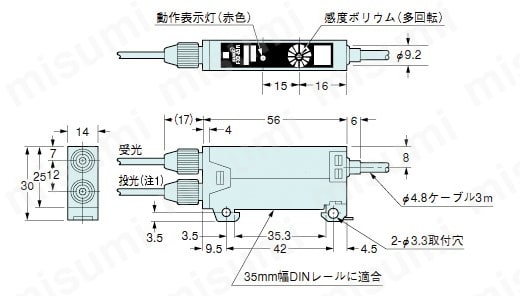

FX2-A3R
FX2-A3R-LED

（注1）：FX2-A3R-LEDの投光部には、ファイバを装着しません。

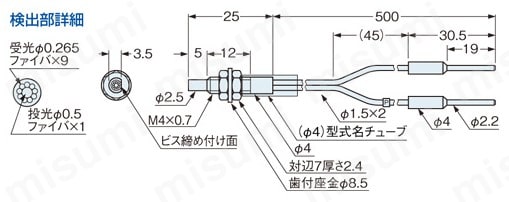

FD-G500

反射型ファイバ

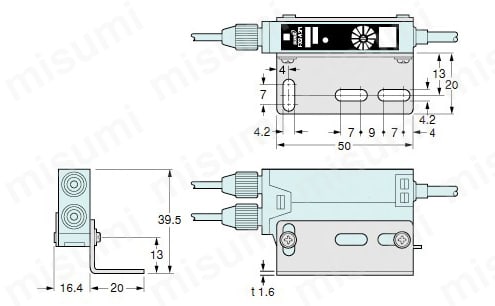

MS-FX-1

アンプ取付金具（アンプに付属）
材質：SPCC（ユニクロメッキ）
M3（長さ20mm）セムスビス2本

装着図

規格表

アンプ

種類		高速検出用	LED検出用
型式名		FX2-A3R	FX2-A3R-LED
電源電圧		12V DC±10% リップルP-P10%以下	12～24V DC±10% リップルP-P10%以下
消費電流		55mA以下	20mA以下
出力		NPNトランジスタ・ユニバーサル・最大流入電流：100mA ・残留電圧：1.0V以下（流入電流100mAにて） 0.4V以下（流入電流16mAにて）
-	出力動作	入光時ON/非入光時ON コントロール入力の処理にて選択
-	短絡保護	装備
応答時間		入光時：15μs以下、非入光時：35μs以下	入光時：50ms以下、非入光時：100ms以下
動作表示灯		赤色LED（出力ON時点灯）
感度ボリウム		3回転エンドレスボリウム装備
耐環境性	保護構造	IP66（IEC）、耐水形（JIS）（注2）	IP62（IEC）、防滴形（JIS）
	使用周囲温度	-10～+50℃（FX2-A3R-LEDは0～+50℃）（但し、結露および氷結しないこと）、保存時：-30～+70℃
	使用周囲湿度	35～85%RH、保存時：35～95%RH
	使用周囲照度	500lx以下	-
	耐電圧	AC1,500V 1分間充電部一括・ケース間（注3）
	絶縁抵抗	DC500Vメガにて20MΩ以上充電部一括・ケース間（注3）
	耐振動	耐久10～55Hz 複振幅1.5mm XYZ各方向2時間
	耐衝撃	耐久500m/s²（約50G） XYZ各方向3回
投・受光素子		投光素子：赤色LED （発光ピーク波長：660nm、非変調式）	受光素子：フォトダイオード（ピーク波長：590nm）
材質		ポリカーボネート
ケーブル		0.2mm² 4芯キャブタイヤケーブル3m付
ケーブル延長		0.3mm²以上のケーブルにて全長10mまで延長可能
質量		本体質量：約120g
付属品		MS-FX-1（アンプ取付金具）：1式、調整ドライバ：1本、ボリウムツマミ：1個

（注1）：指定のない測定条件は、使用周囲温度=+23℃です。
（注2）：組み合わせファイバ装着状態における値です。但し、フリーカットタイプのファイバとの組み合わせにおいてはIP65（防噴流形）となります。
（注3）：耐電圧および絶縁抵抗は、アンプ単体における値です。

ファイバヘッド

種類	高速検出用
種類	反射型
型式名	FD-G500
検出距離	4mm（中心1.5mm）（注2）
最小検出物体（注3）	φ0.05mm銅素線
応差（ヒステリシス）	動作距離の10%以下（注2）
ファイバ長	500mm
許容曲げ半径	R25mm以上
使用周囲温度	-40～+70℃（但し、結露および氷結しないこと）、保存時：-40～+70℃
使用周囲湿度	35～85%RH、保存時：35～85%RH
材質	ファイバ：アクリル、外被：ポリエチレン
付属品	M4ナット：2個歯付座金：1枚

（注1）：指定のない測定条件は、使用周囲温度=+23℃です。
（注2）：検出距離および応差は、白色無光沢紙（15×15mm）に対する値です。
（注3）：最小検出物体は、感度MAX.に対する値です。またこのときの設定距離は、定格検出距離とは異なりますのでご注意ください。

型番リスト

表示件数:

型番	検出方式	検出距離【区分】	アンプ種類	最小検出物体（ファイバーセンサ選択時）(mm)	商品タイプ	光源投光素子	保護構造	ヘッド形状	検出光放射方向	ヘッド材質	アンプ機能	ファイバタイプ	接続方式	ケーブル長(m)	芯数	出力	電源電圧	出力動作	応差	ファイバ長(mm)	検出距離詳細(mm)	使用温度範囲(℃)	アンプ最大サイズ(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

FD-G500

1個

7,185円( 7,904円 )

6日目

詳細情報

基本情報

基本情報

【特長】
・高速応答
応答時間15μs（入光時）の超高速。小物体や高速移動物体の検出に最適です。（注1）：FX2-A3R-LEDの応答時間は50msです。
・LED検出用
LEDのような微弱な光でも検出できる、「LED検出用」を用意しています。
・多回転ボリウム
微小差の検出にも適切な感度調整を実現する多回転ボリウムを装備。しかも回し過ぎても破損しないエンドレス機構です。
【用途】
・コンデンサの足ピン検出（FX2-A3R）。
・印刷機の紙送りチェック（FX2-A3R）。
・コードレス電話機のLED点灯チェック（FX2-A3R-LED）

(i)ご注意

【販売終了情報】2025年9月30日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

商品TOP

類似品

この商品に近い類似品がありませんでした。

閉じる

FD-G500で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超高速応答/LED検出用ファイバセンサ（FX2）の型番FD-G500のページです。
型番FD-G500に関する仕様情報を記載しております。
