ミニ平行ハンド HMAシリーズ

ミニ平行ハンド HMAシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
通常価格(税別)
18,318円 ~ 39,880円
税込価格
20,150円 ~ 43,868円

軽量小型なコンパクトサイズ。【特長】・一体型でコンパクトなボディ。・シリンダ一...

詳細情報を確認する

  • フィンガの数:
    2本
  • 種類:
    本体
  • 本体形状:
    角形
  • 環境・用途:
    標準
  • 付加機能:
    なし
  • ストローク調節機構:
    なし

型番

未確定87件の候補があります。

Loading...

商品情報

外形図

HMA-01AS (最適把持力 5N~15N)

HMA-01AS 標準・NO・NC

ミニ平行ハンド HMAシリーズ 外形図1-1

※( )内はNC(ノーマル・クローズ)仕様寸法です。

HMA-01AS-E□S□

ミニ平行ハンド HMAシリーズ 外形図1-2

HMA-02AS (最適把持力 12N~25N)

HMA-02AS 標準・NO・NC

ミニ平行ハンド HMAシリーズ 外形図2-1

※( )内はNC(ノーマル・クローズ)仕様寸法です。

HMA-02AS-E□S□

ミニ平行ハンド HMAシリーズ 外形図2-2

HMA-03AS (最適把持力 20N~50N)

HMA-03AS 標準・NO・NC

ミニ平行ハンド HMAシリーズ 外形図3-1

※( )内はNC(ノーマル・クローズ)仕様寸法です。

HMA-03AS-E□S□

ミニ平行ハンド HMAシリーズ 外形図3-2

HMA-04AS (最適把持力 50N~80N)

HMA-04AS 標準・NO・NC

ミニ平行ハンド HMAシリーズ 外形図4-1

※( )内はNC(ノーマル・クローズ)仕様寸法です。

HMA-04AS-E□S□

ミニ平行ハンド HMAシリーズ 外形図4-2

HMA-05AS (最適把持力 60N~140N)

HMA-05AS 標準・NO・NC

ミニ平行ハンド HMAシリーズ 外形図5-1

※( )内はNC(ノーマル・クローズ)仕様寸法です。

HMA-05AS-E□S□

ミニ平行ハンド HMAシリーズ 外形図5-2

製品仕様

製品仕様

型番HMA-01ASHMA-02ASHMA-03ASHMA-04ASHMA-05AS
駆動源エアー 0.3~0.7MPa
潤滑無給油またはタービン油1種(ISOVG32)
周囲温度(℃)5~60
動作ストローク(mm)5791115
シリンダ径(mm)φ10φ12φ16φ20φ25
ロッド径(mm)φ5φ6φ8φ10φ12
内部容積[往復](cm3/回)0.320.691.582.896.32
繰り返し精度(mm)±0.03
本体質量(g)75100140175300


■センサ仕様

型式ET3・ET3LET2・ET2L
種類無接点
用途プログラマブルコントローラ、
リレー用
プログラマブルコントローラ専用
電源電圧DC10~28V-
負荷電圧・電流DC30V以下、100mA以下DC10~30V、5~20mA
消費電流DC24Vにて10mA以下(ON時)-
内部降下電圧100mAにて0.5V以下4V以下
ランプ発光ダイオード(ON時点灯)
漏れ電流10μA以下1mA以下
リード線長さ3m(耐油性ビニールキャブ
タイヤコード3芯 0.15mm2
3m(耐油性ビニールキャブ
タイヤコード2芯 0.15mm2
最大衝撃100G
絶縁抵抗DC500Vメガ-にて、20MΩ以上
絶縁耐圧AC1000V 1分間印加にて、異常なきこと
周囲温度-10~+60℃
保護構造IEC規格IP67.JIS C0920(防浸形)、耐油

商品特長詳細

内部構造図、パーツ・パッキンリスト

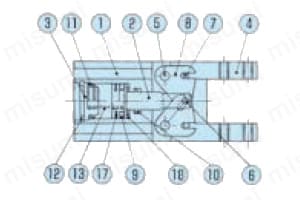

ミニ平行ハンド HMAシリーズ 内部構造図1

標準(複動)NOタイプ

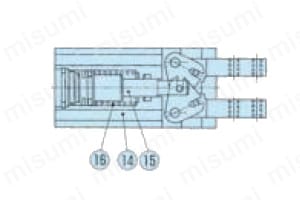

ミニ平行ハンド HMAシリーズ 内部構造図2

NCタイプ

■パーツリスト

No.名称材質
1ボディアルミ
2ピストンステンレス
3シリンダカバー樹脂
4マスタージョウステンレス
5支点軸炭素鋼
6作動軸 A炭素鋼
7作動軸 B炭素鋼
8アームステンレス
9ピストンシール-
No.名称材質
10ロッドシール-
11シリンダシール-
12止め輪-
13NOスプリングステンレス線
14NCボディアルミ
15NCピストンステンレス
16NCスプリングステンレス線
17磁石-
18クッション-

■パッキンリスト

No.HMA-01ASHMA-02ASHMA-03ASHMA-04ASHMA-05AS
9PSD-10PSD-12PSD-16PSD-20PSD-25
10MYA-5MYA-6MYA-8MYA-10MYA-12
11φ8×φ1φ10×φ1φ14×φ1φ18×φ1φ22.33×φ1.02

性能・試験情報

性能データ

■把持力

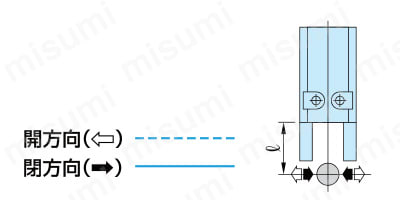

ミニ平行ハンド HMAシリーズ 把持力

供給圧力別(MPa)時においてハンドの爪の長さlにおける開方向、閉方向に作用する把持力を表します。


ミニ平行ハンド HMAシリーズ 性能データ

型番リスト

型番
把持方法
作動方式
シリンダ径(φ)
ロッド径(φ)
動作ストローク(mm)
オプション
センサ・個数
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
挟むパラレルタイプ / 開くパラレルタイプ
複動形
10
5
5
なし
なし
10

1個

18,318( 20,150円 )

14日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
10
5
5
なし
無接点2芯L字・1個
10

1個

19,690( 21,659円 )

14日目

開くパラレルタイプ
ノーマルクローズ
10
5
5
ノーマルクローズ
無接点2芯L字・1個
10

1個

29,637( 32,601円 )

19日目

挟むパラレルタイプ
ノーマルオープン
10
5
5
ノーマルオープン
無接点2芯L字・1個
10

1個

24,491( 26,940円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
10
5
5
なし
無接点2芯L字・2個
10

1個

21,890( 24,079円 )

14日目

開くパラレルタイプ
ノーマルクローズ
10
5
5
ノーマルクローズ
無接点2芯L字・2個
10

1個

31,865( 35,052円 )

19日目

挟むパラレルタイプ
ノーマルオープン
10
5
5
ノーマルオープン
無接点2芯L字・2個
10

1個

27,579( 30,337円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
10
5
5
なし
無接点2芯ストレート・1個
10

1個

19,690( 21,659円 )

14日目

開くパラレルタイプ
ノーマルクローズ
10
5
5
ノーマルクローズ
無接点2芯ストレート・1個
10

1個

29,637( 32,601円 )

19日目

挟むパラレルタイプ
ノーマルオープン
10
5
5
ノーマルオープン
無接点2芯ストレート・1個
10

1個

24,491( 26,940円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
10
5
5
なし
無接点2芯ストレート・2個
10

1個

21,890( 24,079円 )

14日目

開くパラレルタイプ
ノーマルクローズ
10
5
5
ノーマルクローズ
無接点2芯ストレート・2個
10

1個

31,865( 35,052円 )

19日目

挟むパラレルタイプ
ノーマルオープン
10
5
5
ノーマルオープン
無接点2芯ストレート・2個
10

1個

27,579( 30,337円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
10
5
5
なし
無接点3芯L字・1個
10

1個

19,690( 21,659円 )

14日目

開くパラレルタイプ
ノーマルクローズ
10
5
5
ノーマルクローズ
無接点3芯L字・1個
10

1個

29,637( 32,601円 )

19日目

挟むパラレルタイプ
ノーマルオープン
10
5
5
ノーマルオープン
無接点3芯L字・1個
10

1個

24,491( 26,940円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
10
5
5
なし
無接点3芯L字・2個
10

1個

21,890( 24,079円 )

14日目

開くパラレルタイプ
ノーマルクローズ
10
5
5
ノーマルクローズ
無接点3芯L字・2個
10

1個

31,865( 35,052円 )

19日目

挟むパラレルタイプ
ノーマルオープン
10
5
5
ノーマルオープン
無接点3芯L字・2個
10

1個

27,579( 30,337円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
10
5
5
なし
無接点3芯ストレート・1個
10

1個

19,690( 21,659円 )

14日目

開くパラレルタイプ
ノーマルクローズ
10
5
5
ノーマルクローズ
無接点3芯ストレート・1個
10

1個

29,637( 32,601円 )

19日目

挟むパラレルタイプ
ノーマルオープン
10
5
5
ノーマルオープン
無接点3芯ストレート・1個
10

1個

24,491( 26,940円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
10
5
5
なし
無接点3芯ストレート・2個
10

1個

21,890( 24,079円 )

14日目

開くパラレルタイプ
ノーマルクローズ
10
5
5
ノーマルクローズ
無接点3芯ストレート・2個
10

1個

31,865( 35,052円 )

19日目

挟むパラレルタイプ
ノーマルオープン
10
5
5
ノーマルオープン
無接点3芯ストレート・2個
10

1個

27,579( 30,337円 )

19日目

開くパラレルタイプ
ノーマルクローズ
10
5
5
ノーマルクローズ
なし
10

1個

26,290( 28,919円 )

14日目

挟むパラレルタイプ
ノーマルオープン
10
5
5
ノーマルオープン
なし
10

1個

20,790( 22,869円 )

14日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
12
6
7
なし
なし
10

1個

18,590( 20,449円 )

14日目

開くパラレルタイプ
ノーマルクローズ
12
6
7
ノーマルクローズ
なし
10

1個

27,390( 30,129円 )

14日目

挟むパラレルタイプ
ノーマルオープン
12
6
7
ノーマルオープン
なし
10

1個

21,890( 24,079円 )

14日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
16
8
9
なし
なし
10

1個

18,590( 20,449円 )

14日目

開くパラレルタイプ
ノーマルクローズ
16
8
9
ノーマルクローズ
なし
10

1個

27,390( 30,129円 )

14日目

挟むパラレルタイプ
ノーマルオープン
16
8
9
ノーマルオープン
なし
10

1個

21,890( 24,079円 )

14日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
20
10
11
なし
なし
10

1個

21,890( 24,079円 )

14日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
20
10
11
なし
無接点2芯L字・1個
10

1個

21,890( 24,079円 )

14日目

開くパラレルタイプ
ノーマルクローズ
20
10
11
ノーマルクローズ
無接点2芯L字・1個
10

1個

32,867( 36,154円 )

19日目

挟むパラレルタイプ
ノーマルオープン
20
10
11
ノーマルオープン
無接点2芯L字・1個
10

1個

28,607( 31,468円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
20
10
11
なし
無接点2芯L字・2個
10

1個

26,290( 28,919円 )

14日目

開くパラレルタイプ
ノーマルクローズ
20
10
11
ノーマルクローズ
無接点2芯L字・2個
10

1個

35,873( 39,460円 )

19日目

挟むパラレルタイプ
ノーマルオープン
20
10
11
ノーマルオープン
無接点2芯L字・2個
10

1個

30,863( 33,949円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
20
10
11
なし
無接点2芯ストレート・1個
10

1個

21,890( 24,079円 )

14日目

開くパラレルタイプ
ノーマルクローズ
20
10
11
ノーマルクローズ
無接点2芯ストレート・1個
10

1個

32,867( 36,154円 )

19日目

挟むパラレルタイプ
ノーマルオープン
20
10
11
ノーマルオープン
無接点2芯ストレート・1個
10

1個

28,607( 31,468円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
20
10
11
なし
無接点2芯ストレート・2個
10

1個

27,390( 30,129円 )

14日目

開くパラレルタイプ
ノーマルクローズ
20
10
11
ノーマルクローズ
無接点2芯ストレート・2個
10

1個

35,873( 39,460円 )

19日目

挟むパラレルタイプ
ノーマルオープン
20
10
11
ノーマルオープン
無接点2芯ストレート・2個
10

1個

30,863( 33,949円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
20
10
11
なし
無接点3芯L字・1個
10

1個

21,890( 24,079円 )

14日目

開くパラレルタイプ
ノーマルクローズ
20
10
11
ノーマルクローズ
無接点3芯L字・1個
10

1個

32,867( 36,154円 )

19日目

挟むパラレルタイプ
ノーマルオープン
20
10
11
ノーマルオープン
無接点3芯L字・1個
10

1個

28,607( 31,468円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
20
10
11
なし
無接点3芯L字・2個
10

1個

26,290( 28,919円 )

14日目

開くパラレルタイプ
ノーマルクローズ
20
10
11
ノーマルクローズ
無接点3芯L字・2個
10

1個

35,873( 39,460円 )

19日目

挟むパラレルタイプ
ノーマルオープン
20
10
11
ノーマルオープン
無接点3芯L字・2個
10

1個

30,863( 33,949円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
20
10
11
なし
無接点3芯ストレート・1個
10

1個

21,890( 24,079円 )

14日目

開くパラレルタイプ
ノーマルクローズ
20
10
11
ノーマルクローズ
無接点3芯ストレート・1個
10

1個

32,867( 36,154円 )

19日目

挟むパラレルタイプ
ノーマルオープン
20
10
11
ノーマルオープン
無接点3芯ストレート・1個
10

1個

28,607( 31,468円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
20
10
11
なし
無接点3芯ストレート・2個
10

1個

26,290( 28,919円 )

14日目

開くパラレルタイプ
ノーマルクローズ
20
10
11
ノーマルクローズ
無接点3芯ストレート・2個
10

1個

35,873( 39,460円 )

19日目

挟むパラレルタイプ
ノーマルオープン
20
10
11
ノーマルオープン
無接点3芯ストレート・2個
10

1個

30,863( 33,949円 )

19日目

開くパラレルタイプ
ノーマルクローズ
20
10
11
ノーマルクローズ
なし
10

1個

29,590( 32,549円 )

14日目

挟むパラレルタイプ
ノーマルオープン
20
10
11
ノーマルオープン
なし
10

1個

25,190( 27,709円 )

14日目

Loading...

詳細情報

基本情報

軽量小型なコンパクトサイズ。
【特長】
・一体型でコンパクトなボディ。
・シリンダ一体構造を採用して、シンプル化に成功。
・さらに低価格を実現しています。
・ワイドなバリエーション。
・HMA5機種(φ10,φ12,φ16,φ20,φ25)が加わり、他シリーズと合わせて、シリンダ径φ10~φ100まで全24機種がラインナップ。
・どんなワークにも対応可能です。
・豊富なオプション。
・開閉確認スイッチの取付けが可能です。

カタログ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
