近藤製作所

近藤製作所

超小型クロスローラ平行ハンド BSAシリーズ

超小型クロスローラ平行ハンド BSAシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
19,689円 ～ 32,065円
税込価格
21,658円 ～ 35,272円

複数個取り付け可能な超小型タイプ。【特長】・超小型平行ハンド。全長50mm。幅...

詳細情報を確認する

  • フィンガの数：
    2本
  • 種類：
    本体
  • 本体形状：
    角形
  • 環境・用途：
    標準
  • 付加機能：
    高精度
  • ストローク調節機構：
    なし
  • シリンダ径(φ)：
    6
  • ロッド径(φ)：
    3
  • 動作ストローク(mm)：
    4

型番

未確定27件の候補があります。

Loading...

商品情報

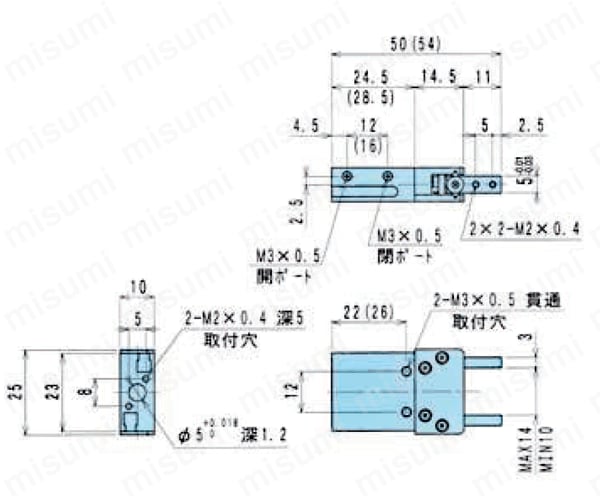

外形図

■BSA-006BS （最適把持力 4N～8N）

BSA-006BS 標準・NO・NC
超小型クロスローラ平行ハンド BSAシリーズ 外形図1

※（ ）内はNO（ノーマル・オープン）とNC（ノーマル・クローズ）仕様寸法です。

BSA-006BS-E□S□
超小型クロスローラ平行ハンド BSAシリーズ 外形図2

製品仕様

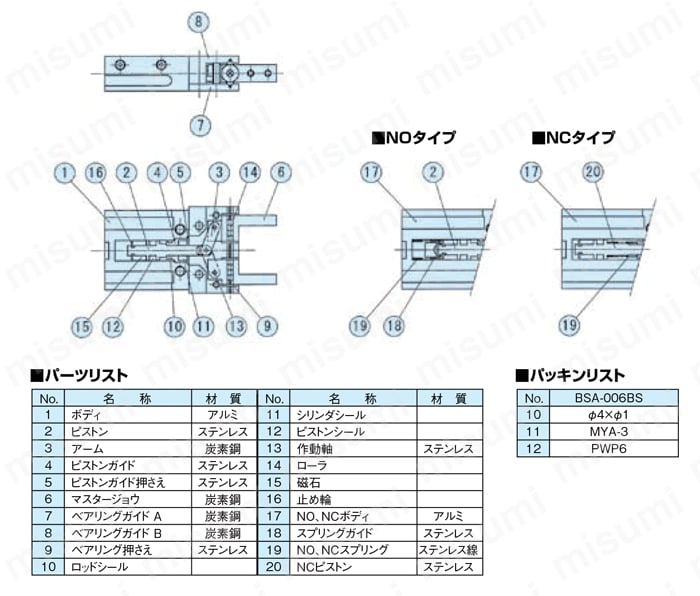

■内部構造図、パーツ・パッキンリスト

超小型クロスローラ平行ハンド BSAシリーズ 内部構造図、パーツ・パッキンリスト

製品仕様

型番BSA-006BS
駆動源エアー 0.15～0.7MPa
潤滑無給油またはタービン油1種（ISOVG32）
周囲温度 （℃）5～60
動作ストローク （mm）4
シリンダ径 （mm）φ6
ロッド径 （mm）φ3
内部容積［往復］ （cm3／回）0.10
繰り返し精度 （mm）±0.01
本体質量 （g）34

製品仕様

超小型クロスローラ平行ハンド BSAシリーズ センサ仕様

※耐屈曲センサ

商品特長詳細

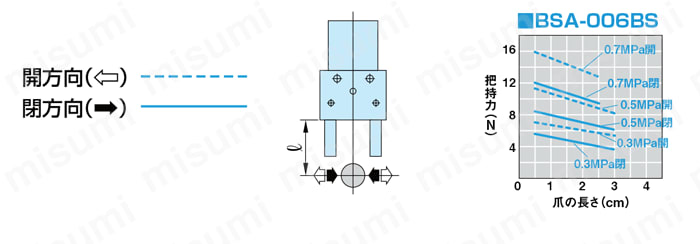

■把持力

供給圧力別（MPa）時においてハンドの爪の長さ L における開方向、閉方向に作用する把持力を表します。

超小型クロスローラ平行ハンド BSAシリーズ 把持力

型番リスト

表示件数:
  1. 1
型番
把持方法
作動方式
オプション
センサ・個数
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
挟むパラレルタイプ / 開くパラレルタイプ
複動形
なし
なし
10

1個

19,689円( 21,658円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
なし
無接点3芯L字・1個
10

1個

21,609円( 23,770円 )

19日目

開くパラレルタイプ
ノーマルクローズ
ノーマルクローズ
無接点3芯L字・1個
10

1個

29,840円( 32,824円 )

19日目

挟むパラレルタイプ
ノーマルオープン
ノーマルオープン
無接点3芯L字・1個
10

1個

24,697円( 27,167円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
なし
無接点3芯L字・2個
10

1個

24,697円( 27,167円 )

19日目

開くパラレルタイプ
ノーマルクローズ
ノーマルクローズ
無接点3芯L字・2個
10

1個

32,065円( 35,272円 )

19日目

挟むパラレルタイプ
ノーマルオープン
ノーマルオープン
無接点3芯L字・2個
10

1個

27,783円( 30,561円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
なし
無接点3芯ｽﾄﾚｰﾄ・1個
10

1個

21,609円( 23,770円 )

19日目

開くパラレルタイプ
ノーマルクローズ
ノーマルクローズ
無接点3芯ｽﾄﾚｰﾄ・1個
10

1個

29,840円( 32,824円 )

19日目

挟むパラレルタイプ
ノーマルオープン
ノーマルオープン
無接点3芯ｽﾄﾚｰﾄ・1個
10

1個

24,697円( 27,167円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
なし
無接点3芯ｽﾄﾚｰﾄ・2個
10

1個

24,697円( 27,167円 )

19日目

開くパラレルタイプ
ノーマルクローズ
ノーマルクローズ
無接点3芯ｽﾄﾚｰﾄ・2個
10

1個

32,065円( 35,272円 )

19日目

挟むパラレルタイプ
ノーマルオープン
ノーマルオープン
無接点3芯ｽﾄﾚｰﾄ・2個
10

1個

27,783円( 30,561円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
なし
無接点2芯L字・1個
10

1個

21,609円( 23,770円 )

19日目

開くパラレルタイプ
ノーマルクローズ
ノーマルクローズ
無接点2芯L字・1個
10

1個

29,840円( 32,824円 )

19日目

挟むパラレルタイプ
ノーマルオープン
ノーマルオープン
無接点2芯L字・1個
10

1個

24,697円( 27,167円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
なし
無接点2芯L字・2個
10

1個

24,697円( 27,167円 )

19日目

開くパラレルタイプ
ノーマルクローズ
ノーマルクローズ
無接点2芯L字・2個
10

1個

32,065円( 35,272円 )

19日目

挟むパラレルタイプ
ノーマルオープン
ノーマルオープン
無接点2芯L字・2個
10

1個

27,783円( 30,561円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
なし
無接点2芯ｽﾄﾚｰﾄ・1個
10

1個

21,609円( 23,770円 )

19日目

開くパラレルタイプ
ノーマルクローズ
ノーマルクローズ
無接点2芯ｽﾄﾚｰﾄ・1個
10

1個

29,840円( 32,824円 )

19日目

挟むパラレルタイプ
ノーマルオープン
ノーマルオープン
無接点2芯ｽﾄﾚｰﾄ・1個
10

1個

24,697円( 27,167円 )

19日目

挟むパラレルタイプ / 開くパラレルタイプ
複動形
なし
無接点2芯ｽﾄﾚｰﾄ・2個
10

1個

24,697円( 27,167円 )

19日目

開くパラレルタイプ
ノーマルクローズ
ノーマルクローズ
無接点2芯ｽﾄﾚｰﾄ・2個
10

1個

32,065円( 35,272円 )

19日目

挟むパラレルタイプ
ノーマルオープン
ノーマルオープン
無接点2芯ｽﾄﾚｰﾄ・2個
10

1個

27,783円( 30,561円 )

19日目

開くパラレルタイプ
ノーマルクローズ
ノーマルクローズ
なし
10

1個

27,389円( 30,128円 )

19日目

挟むパラレルタイプ
ノーマルオープン
ノーマルオープン
なし
10

1個

21,609円( 23,770円 )

19日目

  1. 1

Loading...

詳細情報

基本情報

複数個取り付け可能な超小型タイプ。
【特長】
・超小型平行ハンド。全長50mm。幅25mm。薄さわずか10mmの超小型タイプです。小物ワークの搬送・組み付けに最適です。
・取付が容易。側面取付（タップ・通し穴）、上面取付（タップ）が可能。複数ワークを同時にクランプする複数個取付が出来ます。
・クロスローラガイドで高精度・滑らか作動。スライド部にクロスローラガイドを採用。予圧をかけてガタの無い、高精度で滑らかな動きを実現しました。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
