ダイベスト 鍔付ブシュ DBS02シリーズ

ダイベスト 鍔付ブシュ DBS02シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 当日出荷可能
評価 4.1平均満足度4.1 この商品のレビューをみる（6件）
通常価格(税別)
52円 ～ 381円  特別価格
税込価格
57円 ～ 419円  特別価格

軸受特性が優れているプラスチック系軸受材料の一つであるポリアセタール樹脂中に、...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

未確定55件の候補があります。

Loading...

商品情報

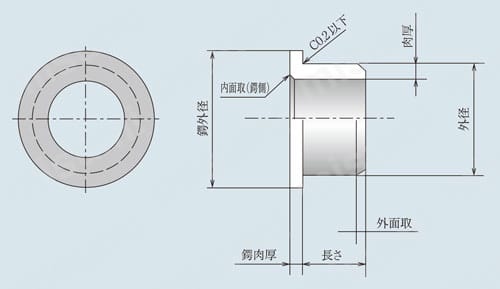

外形図

ダイベスト 鍔付ブシュ DBS02シリーズ 外形図

製品仕様

  • RoHS2対応

規格表

（単位：mm）
ブシュ
内径		推奨相手寸法ブシュ寸法
ハウジング内径軸 径鍔外径鍔肉厚外 径肉 厚
3φ5H7+0.012
0		φ3h70
-0.010		φ8±0.251.0 0
-0.1		φ5+0.210
+0.072		1.0 -0.015
-0.070
4φ6H7+0.012
0		φ4h70
-0.012		φ9±0.251.0 0
-0.1		φ6+0.210
+0.072		1.0 -0.023
-0.078
5φ7H7+0.015
0		φ5h70
-0.012		φ10±0.251.0 0
-0.1		φ7+0.270
+0.095		1.0 -0.025
-0.085
6φ8H7+0.015
0		φ6h70
-0.012		φ12±0.251.0 0
-0.1		φ8+0.270
+0.095		1.0 -0.025
-0.085
7φ9H7+0.015
0		φ7h70
-0.015		φ13±0.251.0 0
-0.1		φ9+0.270
+0.095		1.0 -0.025
-0.085
8φ10H7+0.015
0		φ8h70
-0.015		φ15±0.251.0 0
-0.1		φ10+0.270
+0.095		1.0 -0.025
-0.085
10φ12H7+0.018
0		φ10h70
-0.015		φ18±0.251.0 0
-0.1		φ12+0.340
+0.108		1.0 -0.025
-0.085
12φ14H7+0.018
0		φ12h70
-0.018		φ20±0.251.0 0
-0.1		φ14+0.340
+0.108		1.0 -0.025
-0.085
14φ16H7+0.018
0		φ14h70
-0.018		φ22±0.251.0 0
-0.1		φ16+0.340
+0.108		1.0 -0.025
-0.085
15φ17H7+0.018
0		φ15h70
-0.018		φ23±0.251.0 0
-0.1		φ17+0.340
+0.108		1.0 -0.025
-0.085
16φ18H7+0.018
0		φ16h70
-0.018		φ24±0.251.0 0
-0.1		φ18+0.340
+0.108		1.0 -0.025
-0.085
18φ20H7+0.021
0		φ18h70
-0.018		φ26±0.251.0 0
-0.1		φ20+0.450
+0.121		1.0 -0.025
-0.085
20φ23H7+0.021
0		φ20h70
-0.021		φ31±0.251.5 0
-0.15		φ23+0.450
+0.121		1.5 -0.027
-0.087
22φ25H7+0.021
0		φ22h70
-0.021		φ33±0.251.5 0
-0.15		φ25+0.450
+0.121		1.5 -0.027
-0.087
25φ28H7+0.021
0		φ25h70
-0.021		φ36±0.251.5 0
-0.15		φ28+0.450
+0.121		1.5 -0.027
-0.087
30φ34H7+0.025
0		φ30h70
-0.021		φ42±0.252.0 0
-0.15		φ34+0.550
+0.131		2.0 -0.030
-0.090
35φ39H7+0.025
0		φ35h70
-0.025		φ49±0.252.0 0
-0.15		φ39+0.550
+0.131		2.0 -0.030
-0.090
（単位：mm）
ブシュ
内径		ブシュ寸法
部品番号およびブッシュの長さ 公差 -0.3～0
34567810121520253040
30303-8F------------
4-0404-9F-0406-9F---------
5-0504-10F0505-10F-0507-10F--------
6--0605-12F0606-12F-0608-12F-------
7--0705-13F-0707-13F--------
8---0806-15F-0808-15F0810-15F------
10---1006-18F-1008-18F1010-18F1012-18F1015-18F----
12---1206-20F-1208-20F1210-20F1212-20F1215-20F----
14------1420-22F1412-22F1415-22F1420-22F---
15------1510-23F1512-23F1515-23F1520-23F---
16------1610-24F-1615-24F1620-24F---
18------1810-26F1812-26F1815-26F1820-26F---
20------2010-31F-2015-31F2020-31F2025-31F--
22------2210-33F-2215-33F2220-33F2225-33F--
25------2510-36F-2515-36F2520-36F2525-36F2530-36F-
30---------3020-42F-3030-42F3040-42F
35---------3520-49F-3530-49F3540-49F

商品特長詳細

材質 DBS02

POM+特殊充填剤+親油性繊維+油（含油率4％以上）



材料特性（代表値）

比重引張強度
（MPa）		伸び
（%）		硬度
（HRM）		線膨張係数
（×10-5/℃）
1.4760.860809～13

摺動特性（代表値）

材質摩擦係数（μ）許容最高荷重
（MPa）		許容最高速度
（m/min）		使用温度範囲
（℃）
DBS020.01～0.159.660-40～80

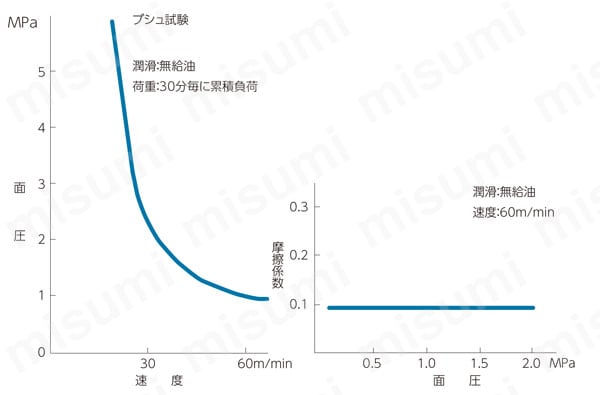

軸受特性と試験データ

●DBS02ドライベアリング

ダイベスト 鍔付ブシュ DBS02シリーズ 軸受特性と試験データグラフ
潤滑条件無給油
許容最高荷重
MPa		9.6
許容最高速度
m/min		60
許容最高PV値
MPa・m/min		30
使用限界温度
℃		-40～
+80

潤滑下での使用ではその条件により軸受性能が数倍向上します。

選定サポート情報

ダイベスト 鍔付ブシュ DBS02シリーズ 選定サポート情報

型番リスト

表示件数:
  1. 1
型番
内径(φ)
外径(φ)
全長(mm)
肉厚(mm)
鍔外径(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3
5
3
1
8
10

1個

130円

78円

( 86円 )

在庫品1日目

当日出荷可能

4
6
4
1
9
10

1個

130円( 143円 )

在庫品1日目

当日出荷可能

4
6
6
1
9
10

1個

130円( 143円 )

在庫品1日目

当日出荷可能

5
7
4
1
10
10

1個

70円( 77円 )

在庫品1日目

当日出荷可能

5
7
5
1
10
10

1個

75円( 83円 )

在庫品1日目

当日出荷可能

5
7
7
1
10
10

1個

52円( 57円 )

在庫品1日目

当日出荷可能

6
8
5
1
12
10

1個

75円( 83円 )

在庫品1日目

当日出荷可能

6
8
6
1
12
10

1個

75円( 83円 )

在庫品1日目

当日出荷可能

6
8
8
1
12
10

1個

75円( 83円 )

在庫品1日目

当日出荷可能

7
9
5
1
13
10

1個

75円( 83円 )

在庫品1日目

当日出荷可能

7
9
7
1
13
10

1個

75円

52円

( 57円 )

在庫品1日目

当日出荷可能

8
10
6
1
15
10

1個

78円( 86円 )

在庫品1日目

当日出荷可能

8
10
8
1
15
10

1個

75円( 83円 )

在庫品1日目

当日出荷可能

8
10
10
1
15
10

1個

75円( 83円 )

在庫品1日目

当日出荷可能

10
12
6
1
18
10

1個

78円

46円

( 51円 )

在庫品1日目

当日出荷可能

10
12
8
1
18
10

1個

78円( 86円 )

在庫品1日目

当日出荷可能

10
12
10
1
18
10

1個

56円( 62円 )

在庫品1日目

当日出荷可能

10
12
12
1
18
10

1個

56円

33円

( 36円 )

在庫品1日目

当日出荷可能

10
12
15
1
18
10

1個

78円( 86円 )

在庫品1日目

当日出荷可能

12
14
6
1
20
10

1個

78円( 86円 )

在庫品1日目

当日出荷可能

12
14
10
1
20
10

1個

78円( 86円 )

在庫品1日目

当日出荷可能

12
14
12
1
20
10

1個

78円( 86円 )

在庫品1日目

当日出荷可能

12
14
15
1
20
10

1個

71円( 78円 )

在庫品1日目

当日出荷可能

14
16
10
1
22
10

1個

56円( 62円 )

在庫品1日目

当日出荷可能

14
16
12
1
22
10

1個

72円

43円

( 47円 )

在庫品1日目

当日出荷可能

14
16
15
1
22
10

1個

71円( 78円 )

在庫品1日目

当日出荷可能

14
16
20
1
22
10

1個

72円( 79円 )

在庫品1日目

当日出荷可能

15
17
10
1
23
10

1個

78円( 86円 )

在庫品1日目

当日出荷可能

15
17
15
1
23
10

1個

99円( 109円 )

在庫品1日目

当日出荷可能

15
17
20
1
23
10

1個

111円

66円

( 73円 )

在庫品1日目

当日出荷可能

16
18
10
1
24
10

1個

111円( 122円 )

在庫品1日目

当日出荷可能

16
18
15
1
24
10

1個

111円

77円

( 85円 )

在庫品1日目

当日出荷可能

16
18
20
1
24
10

1個

115円

69円

( 76円 )

在庫品1日目

当日出荷可能

18
20
10
1
26
10

1個

115円

69円

( 76円 )

在庫品1日目

当日出荷可能

18
20
12
1
26
10

1個

107円

64円

( 70円 )

在庫品1日目

当日出荷可能

18
20
15
1
26
10

1個

115円

69円

( 76円 )

在庫品1日目

当日出荷可能

18
20
20
1
26
10

1個

100円( 110円 )

在庫品1日目

当日出荷可能

20
23
10
1.5
31
10

1個

125円( 138円 )

在庫品1日目

当日出荷可能

20
23
15
1.5
31
10

1個

125円( 138円 )

在庫品1日目

当日出荷可能

20
23
20
1.5
31
10

1個

139円( 153円 )

在庫品1日目

当日出荷可能

20
23
25
1.5
31
10

1個

163円( 179円 )

在庫品1日目

当日出荷可能

22
25
10
1.5
33
10

1個

156円

93円

( 102円 )

在庫品1日目

当日出荷可能

  • 注文停止中

DBS2215-33F

22
25
15
1.5
33
10

1個

108円( 119円 )

-

22
25
25
1.5
33
10

1個

118円

70円

( 77円 )

在庫品1日目

当日出荷可能

25
28
10
1.5
36
10

1個

163円( 179円 )

在庫品1日目

当日出荷可能

25
28
15
1.5
36
10

1個

163円( 179円 )

在庫品1日目

当日出荷可能

25
28
20
1.5
36
10

1個

163円( 179円 )

在庫品1日目

当日出荷可能

25
28
25
1.5
36
10

1個

179円

125円

( 138円 )

在庫品1日目

当日出荷可能

25
28
30
1.5
36
10

1個

190円

114円

( 125円 )

在庫品1日目

当日出荷可能

30
34
20
2
42
10

1個

257円( 283円 )

在庫品1日目

当日出荷可能

30
34
30
2
42
10

1個

298円

119円

( 131円 )

在庫品1日目

当日出荷可能

30
34
40
2
42
10

1個

381円

228円

( 251円 )

在庫品1日目

当日出荷可能

35
39
20
2
49
10

1個

321円

192円

( 211円 )

在庫品1日目

当日出荷可能

35
39
30
2
49
10

1個

310円

93円

( 102円 )

在庫品1日目

当日出荷可能

35
39
40
2
49
10

1個

344円

240円

( 264円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

軸受特性が優れているプラスチック系軸受材料の一つであるポリアセタール樹脂中に、親油性繊維および特殊充填剤を均一に分散含有させた自己潤滑特性を有する含油軸受です。
【特長】
・無給油で使用できます
・耐荷重特性、耐摩耗特性にすぐれています
・摩擦係数が低く（μ=0.01～0.15）速度特性にすぐれています
・静かな運転が出来、スティックスリップ現象が生じません
・相手面に傷をつけません
・軸のミスアライメントに対する許容性が高い

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ダイベスト 鍔付ブシュ DBS02シリーズ

ダイベスト 鍔付ブシュ DBS02シリーズ

    ダイベスト ブシュDBS02シリーズ

    ダイベスト ブシュDBS02シリーズ

      ダイベスト ブシュ DBB01シリーズ

      ダイベスト ブシュ DBB01シリーズ

        無給油ブッシュ　ポリアセタール樹脂タイプ　ツバ付

        無給油ブッシュ　ポリアセタール樹脂タイプ　ツバ付

          無給油ブッシュ　ＰＴＦＥ樹脂タイプ　ツバ付

          無給油ブッシュ　ＰＴＦＥ樹脂タイプ　ツバ付

            無給油ブッシュ　ポリフェニレンサルファイド樹脂　ツバ付　推奨相手軸h7

            無給油ブッシュ　ポリフェニレンサルファイド樹脂　ツバ付　推奨相手軸h7

              無給油ブッシュ　ポリフェニレンサルファイド樹脂　ツバ付　推奨相手軸g6

              無給油ブッシュ　ポリフェニレンサルファイド樹脂　ツバ付　推奨相手軸g6

                グライトロンF ブッシュ（77B）

                グライトロンF ブッシュ（77B）

                  イグリデュールJ スリーブ型軸受（無給油ブッシュ）

                  イグリデュールJ スリーブ型軸受（無給油ブッシュ）

                    ARF形 フランジ付きスリーブベアリング

                    ARF形 フランジ付きスリーブベアリング

                      イグリデュールG フランジ型軸受（無給油ブッシュ）

                      イグリデュールG フランジ型軸受（無給油ブッシュ）

                        イグリデュールX フランジ型軸受（無給油ブッシュ）

                        イグリデュールX フランジ型軸受（無給油ブッシュ）

                          イグリデュールX スリーブ型軸受（無給油ブッシュ）

                          イグリデュールX スリーブ型軸受（無給油ブッシュ）
                            メーカー 大同メタル工業 大同メタル工業 大同メタル工業 ミスミ ミスミ ミスミ ミスミ オイレス工業 イグス ＮＴＮ イグス イグス イグス
                            通常価格 52円～ 52円～ 118円～ 300円～ 400円～ 300円～ 340円～ 134円～ 118円～ 124円～ 84円～ 198円～ 214円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能
                            種類 フランジ ストレートタイプ ストレートタイプ ツバ付 ツバ付 フランジ一体型 フランジ一体型 ストレートタイプ スリーブ型 ツバ付タイプ フランジ型 フランジ型 スリーブ型
                            樹脂系 含油POM(含油ポリアセタール) 含油POM(含油ポリアセタール) 含油POM(含油ポリアセタール) 樹脂タイプ(ポリアセタール) 樹脂タイプ(四ふっ化エチレン樹脂) ポリフェニレンサルファイド ポリフェニレンサルファイド 充填材入りPTFE(四フッ化エチレン) 高性能ポリマー系 PTFE(四フッ化エチレン) 高性能ポリマー系 高性能ポリマー系 高性能ポリマー系
                            環境 標準 標準 耐振動 食品 食品 標準 / 水中 / 海水中 / 薬液中 標準 / 水中 / 海水中 / 薬液中 標準 / 耐熱 / 水中 / 海水中 / 薬液中 標準 / 耐異物 / 耐振動 / 油中 / 水中 / 海水中 標準 / 耐熱 / 油中 / 水中 / 海水中 / 薬液中 標準 / 耐異物 / 耐振動 / 油中 標準 / 耐熱 / 耐異物 / 耐振動 / 油中 / 水中 / 海水中 / 薬液中 標準 / 耐熱 / 耐異物 / 耐振動 / 油中 / 水中 / 海水中 / 薬液中
                            許容最高PV値範囲(N/mm2・m/s) 2.1～5.0 2.1～5.0 2.1～5.0 2.1～5.0 0.3～1.0 0.3～1.0 0.3～1.0 0.3～1.0 0.3～1.0 0.3～1.0 0.3～1.0 1.1～2.0 1.1～2.0
                            許容最高PV値(N/mm2・m/s) 2.45 2.45 2.62 2.45 1 0.65 0.65 1 0.34 1 0.42 1.32 1.32

                            ダイベスト 鍔付ブシュ DBS02シリーズのレビュー

                            評価 4.1 平均満足度：4.1 6件のレビュー
                            1. 星５
                              17%
                            2. 星４
                              83%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%

                            高評価レビュー

                            軸受け
                            評価 4.0満足度：4.02022/02/08
                            軸受けのブッシュで使用しました。
                            価格も安価で、軽荷重の際によく使います。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            軸受け
                            評価 4.0満足度：4.02022/02/08
                            軸受けのブッシュで使用しました。
                            価格も安価で、軽荷重の際によく使います。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            回転物の軸受
                            評価 4.0満足度：4.02022/01/27
                            回転する部品を自作するとき、軸受穴をいくら正確に開けてもその部品に最適な素材は大抵軸受には適していない。
                            少し大きめの穴を開けて、このブッシュをはめれば手軽に軸受が組み込める。
                            フランジがついてるのでズレ防止効果も期待できる

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            シュミレータの試作品に
                            評価 4.0満足度：4.02020/02/14
                            当社で設計して製作しているオリジナル製品、シュミレータの試作品に使用しています。試作するうえでストレートタイプも購入して比較試験に使いました。ミスミですとイメージしている部品をネットで探しやすいですし、スペックがきちんと記載されていて、わかりやすいです。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            試験用冶具に使用しました
                            評価 4.0満足度：4.02019/11/26
                            顧客より設計込みで受注し、製作を依頼された試作品の試験用冶工具に使用しました。試作品なのでコストをできるだけ安くするため、試しにこの商品を購入して使用しました。使ってみてイメージ通りの結果を出せました。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            リンクのオイルレス化
                            評価 5.0満足度：5.02019/07/12
                            同サイズでオイルレス、イグスも含めて比較したが、はめあいが微妙に異なるので、比較して選定した方が良いと思った。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            6件全て見る

                            無給油ブッシュカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
