イハラサイエンス

イハラサイエンス

高圧管継手 差込み溶接形管継手 WUAユニオンA形

高圧管継手 差込み溶接形管継手 WUAユニオンA形

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 2.0平均満足度2.0 この商品のレビューをみる（1件） この商品のFAQをみる(2件)
通常単価(税別)
3,651円
税込単価
4,016円

差し込み溶接型継手のユニオンA型。【特長】・一般油圧用の中高圧配管用の継手。・...

詳細情報を確認する

(i)ご注意

  • ※カタログは商品情報をご参照下さい。

型番

WUA06-000J 解除

  • CADデータ未対応

Loading...

指定中 の仕様・寸法情報

商品情報

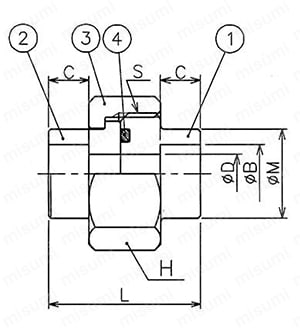

外形図

高圧管継手 差込み溶接形管継手 WUAユニオンA形 外形図_01

製品仕様

材質

1.本体:A105/S25C
2.ツバ:A105/S25C
3.ナット:A105/S25C
4.Oリング:NBR（JIS B2401 1B）

規格表

型番呼び径BCDML（八角）
H		SOリング重量
（Kg）
WUA02-000J1/414.3109.4224036M30 × 2P180.18
WUA03-000J3/817.81012.7274141M36 × 2P200.24
WUA04-000J1/222.21016.1324746M39 × 2G250.34
WUA06-000J3/427.71321.4385355M48 × 2G300.56
WUA08-000J134.51327.2475965M56 × 2G350.82
WUA10-000J1 1/443.21335.5586480M68 × 2G451.36
WUA12-000J1 1/249.11341.2637685M72 × 2G501.77
WUA16-000J261.11652.78176104M90 × 2G652.6

型番リスト

表示件数:
  1. 1
型番
径の呼び １
適用管外径(φ)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

WUA06-000J

3/4
27.7

1個

3,651円( 4,016円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

差し込み溶接型継手のユニオンA型。
【特長】
・一般油圧用の中高圧配管用の継手。
・スケジュール管に対応。
【用途】
・油圧関連産業はもとより、パワープラン卜、石油、LNG、化学、製鉄プラント等。
・国内及び海外のあらゆる産業分野で高いシェアを持ち、好評。

(i)ご注意

  • ※カタログは商品情報をご参照下さい。

カタログ



Loading...

類似品

類似品をすべて見る

前へ 次へ

閉じる

WUA06-000Jで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

高圧管継手 差込み溶接形管継手 WUAユニオンA形の型番WUA06-000Jのページです。
型番WUA06-000Jに関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

高圧管継手 差込み溶接形管継手 WUAユニオンA形

高圧管継手 差込み溶接形管継手 WUAユニオンA形

    CKむえん 溶接サドル継手 枝部ねじ込み形

    CKむえん 溶接サドル継手 枝部ねじ込み形

      ステンレス鋼製管継手45°エルボ

      ステンレス鋼製管継手45°エルボ

        炭素鋼鍛鋼製差込溶接型 ユニオン

        炭素鋼鍛鋼製差込溶接型 ユニオン

          高純度ガス系継手 CVC ユニオンクロス

          高純度ガス系継手 CVC ユニオンクロス

            ステンレス製突合せ溶接式管継手 キャップ SUS304 10S

            ステンレス製突合せ溶接式管継手 キャップ SUS304 10S

              ステンレス製突合せ溶接式管継手 90°エルボ（ロング） SUS304 10S

              ステンレス製突合せ溶接式管継手 90°エルボ（ロング） SUS304 10S

                ステンレス製突合せ溶接式管継手 90°エルボ（ショート） SUS304 10S

                ステンレス製突合せ溶接式管継手 90°エルボ（ショート） SUS304 10S

                  ステンレス製突合せ溶接式管継手 90°エルボ（ロング） SUS304 20S

                  ステンレス製突合せ溶接式管継手 90°エルボ（ロング） SUS304 20S

                    ステンレス製突合せ溶接式管継手 45°エルボ（ロング） SUS304 20S

                    ステンレス製突合せ溶接式管継手 45°エルボ（ロング） SUS304 20S

                      ステンレス製突合せ溶接式管継手 90°エルボ（ロング） SUS304 S40

                      ステンレス製突合せ溶接式管継手 90°エルボ（ロング） SUS304 S40

                        ステンレス製突合せ溶接式管継手 90°エルボ（ショート） SUS304 20S

                        ステンレス製突合せ溶接式管継手 90°エルボ（ショート） SUS304 20S

                          ステンレス製突合せ溶接式管継手 コンセントリック・レジューサ SUS304 10S

                          ステンレス製突合せ溶接式管継手 コンセントリック・レジューサ SUS304 10S
                            メーカー イハラサイエンス シーケー金属 ベンカン機工 エス・ブイ・エフ キッツＳＣＴ イノック イノック イノック イノック イノック イノック イノック イノック
                            通常価格 3,651円 1,397円～ 10,508円 2,151円～ 20,266円 1,212円～ 777円～ 824円～ 1,040円～ 702円～ 1,467円～ 1,209円～ 998円～
                            通常出荷日 在庫品1日目   当日出荷可能 4日目   10日目   3日目   9日目   4日目～   在庫品1日目～   当日出荷可能 4日目～   5日目   5日目   5日目   5日目   4日目～
                            種類 差込型 分岐配管（接続サドル） 突合型 差込型 - 関連部品 突合型 突合型 突合型 突合型 突合型 突合型 突合型
                            継手 形状 ユニオンストレート - 45°エルボ ユニオン - - 90°エルボ 90°エルボ 90°エルボ 45°エルボ 90°エルボ 90°エルボ レデューサ
                            材質 炭素鋼 スチール SUS304W S25C SUS316L SUS304 SUS304 SUS304 SUS304 SUS304 SUS304 SUS304 SUS304
                            同径・異径 同径 - 同径 同径 - - 同径 同径 同径 同径 同径 同径 異径
                            使用流体 水 / 空気 / 油 水 / 空気 / 蒸気 / ガス / 油 水 / 空気 / 蒸気 / ガス / 油 メーカー規定なし 空気 / ガス 水 水 水 水 水 水 水 水

                            高圧管継手 差込み溶接形管継手 WUAユニオンA形のレビュー

                            評価 2.0 平均満足度：2.0 1件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              100%
                            5. 星１
                              0%
                            配管継手として
                            評価 2.0満足度：2.02022/05/10
                            丸フランジが入らない狭い箇所で使用でき良かったです。
                            価格がもう少し安ければなお良かったと思います。

                            もっと読む 閉じる

                            ミスミからのコメント

                            貴重なご意見を頂きありがとうございます。
                            低価格の商品をご提供できるよう尽力してまいります。
                            今後ともご利用のほどよろしくお願いいたします。

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            よくあるご質問（FAQ）

                            Q ステンレスで製造可能ですか
                            A
                            SUS304は製造可能です、製造にあたり寸法が変更になる可能性がございます。
                            Q 使用温度範囲を教えて下さい。
                            A
                            範囲は-20℃～100℃です、パッキン類を使用の継手はパッキンの仕様によります。
