型番：CSPPNHNDBP3-STC-TPT4-12
サンコータイト Bタイプ ナベ P=3（SW+JIS平W）【900～3,500個入り】 ﾀｯﾋﾟﾝｸﾞﾈｼﾞ･ﾀｯﾌﾟﾀｲﾄ･ﾊｲﾃｸﾈｼﾞ
CSPPNHNDBP3-STC-TPT4-12 の仕様・寸法情報
Loading...
詳細情報
基本情報
【ねじ山種類】 タップタイト
【詳細形状】 なべ
【取付穴形状】 十字穴
【基本形状】 標準（丸）
【材質】 スチール
【先端形状】 平先
【追加形状】 座金組込み
【販売単位】 箱・パック
【ねじの呼び（M）】 2 2.6 3 4
【長さL（mm）】 5 6 8 10 12
【表面処理】ノンクロム黒 三価クロメートノンクロムメッキ白 三価ブラック 三価ホワイト ユニクロメッキ クロメートメッキ
・・・等がございます。
(i)ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
商品概要

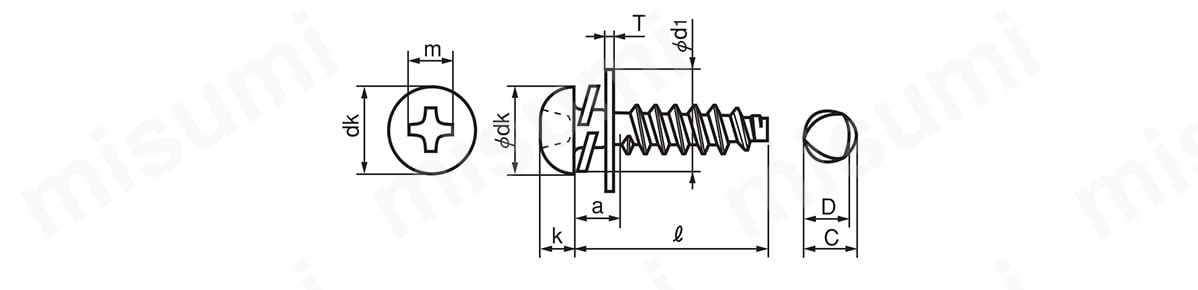

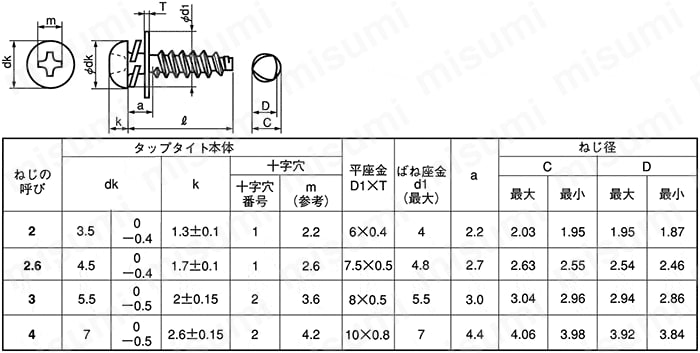

外形図
| ねじの 呼び | タップタイト本体 | 平座金 D1×T | ばね座金 d1 (最大) | a | ねじ径 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dk | k | 十字穴 | C | D | ||||||||
| 十字穴 番号 | m (参考) | 最大 | 最小 | 最大 | 最小 | |||||||
| 2 | 3.5 | 0 -0.4 | 1.3±0.1 | 1 | 2.2 | 6×0.4 | 4 | 2.2 | 2.03 | 1.95 | 1.95 | 1.87 |
| 2.6 | 4.5 | 0 -0.4 | 1.7±0.1 | 1 | 2.6 | 7.5×0.5 | 4.8 | 2.7 | 2.63 | 2.55 | 2.54 | 2.46 |
| 3 | 5.5 | 0 -0.5 | 2±0.15 | 2 | 3.6 | 8×0.5 | 5.5 | 3.0 | 3.04 | 2.96 | 2.94 | 2.86 |
| 4 | 7 | 0 -0.5 | 2.6±0.15 | 2 | 4.2 | 10×0.8 | 7 | 4.4 | 4.06 | 3.98 | 3.92 | 3.84 |
カタログ
CSPPNHNDBP3-STC-TPT4-12で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
サンコータイト Bタイプ ナベ P=3（SW+JIS平W）の型番CSPPNHNDBP3-STC-TPT4-12のページです。
型番CSPPNHNDBP3-STC-TPT4-12に関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
サンコータイト Bタイプ ナベ P=3（SW+JIS平W）のレビュー
この商品のバリエーション
| 型番 |
|---|
| CSPPNHNDBP3-ST3B-TPT2.6-10 |
| CSPPNHNDBP3-ST3B-TPT2.6-12 |
| CSPPNHNDBP3-ST3B-TPT2.6-8 |
| CSPPNHNDBP3-STCB-TPT2-5 |
| CSPPNHNDBP3-STCB-TPT2-6 |
| CSPPNHNDBP3-STCB-TPT2-8 |
| 型番 | 通常単価(税別)(税込単価) | 最小発注数量 | スライド値引 | 通常 出荷日 | RoHS ? | ねじの呼び(M) | 長さL(mm) | 表面処理 | ねじM径 | サイズ（X表記） | サイズ（-表記） |
|---|---|---|---|---|---|---|---|---|---|---|---|
11,803円 ( 12,983円 )1,500個入り | 1パック | - | 10日目 | 10 | 2.6 | 10 | [三価クロメート] 三価ブラック | M2.6 | M2.6X10 | M2.6-10 | |
12,601円 ( 13,861円 )1,400個入り | 1パック | - | 10日目 | 10 | 2.6 | 12 | [三価クロメート] 三価ブラック | M2.6 | M2.6X12 | M2.6-12 | |
14,163円 ( 15,579円 )1,800個入り | 1パック | - | 10日目 | 10 | 2.6 | 8 | [三価クロメート] 三価ブラック | M2.6 | M2.6X8 | M2.6-8 | |
19,329円 ( 21,262円 )3,500個入り | 1パック | - | 10日目 | - | 2 | 5 | [クロメートメッキ] 黒色クロメート | M2 | M2X5 | M2-5 | |
19,329円 ( 21,262円 )3,500個入り | 1パック | - | 10日目 | - | 2 | 6 | [クロメートメッキ] 黒色クロメート | M2 | M2X6 | M2-6 | |
16,568円 ( 18,225円 )3,000個入り | 1パック | - | 10日目 | - | 2 | 8 | [クロメートメッキ] 黒色クロメート | M2 | M2X8 | M2-8 |
