ミヤガワ

ミヤガワ

ASL503MRX HEX（No.5）【100～250個入り】

ASL503MRX HEX（No.5）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
11,155円 ～ 22,000円
税込価格
12,271円 ～ 24,200円

【ねじの呼び（M）】 5.5 【詳細形状】 標準 【取付穴形状】 な...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

商品情報

ASL503MRX HEX（No.5）の外形図と寸法

ASL503MRX HEX（No.5）:関連画像

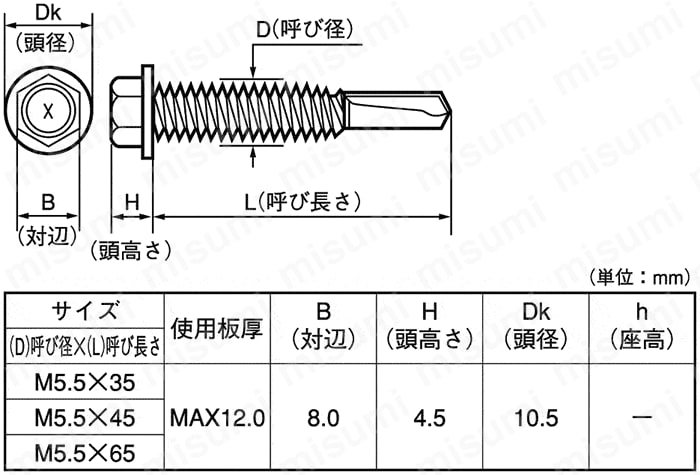

ASL503MRX HEX（No.5）の寸法図

サイズ 使用板厚 B
(対辺)		 H
(頭高さ)		 Dk
(頭径)		 h
(座高)
(D)呼び径×(L)呼び長さ
M5.5×35 MAX×12.0 8.0 4.5 10.5 -
M5.5×45
M5.5×65

型番リスト

表示件数:
  1. 1
型番
長さL(mm)
販売単位
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
45
箱・パック
10

1パック

250個入り

22,000円( 24,200円 )

1日目

65
箱・パック
10

1パック

100個入り

11,155円( 12,271円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

【ねじの呼び（M）】 5.5
【詳細形状】 標準
【取付穴形状】 なし
【基本形状】 六角
【材質】 ステンレス
【表面処理】 なし
【ねじ山種類】 ドリルねじ
【先端形状】 とがり先
【追加形状】 座金組込み
【用途】 標準
【長さL（mm）】 35 45 65
【販売単位】 バラ(1個から購入可能) 箱・パック

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
