照明モニタリング・点灯確認センサ MDFシリーズ

照明モニタリング・点灯確認センサ MDFシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
25,258円 ～ 33,942円
税込価格
27,784円 ～ 37,336円

【特長】・照明の明るさ変動を数値で管理。照明のメンテナンスタイミングが一目瞭然...

詳細情報を確認する

型番

未確定4件の候補があります。

Loading...

商品情報

外形図

照明モニタリング・点灯確認センサ MDFシリーズ 外形図1

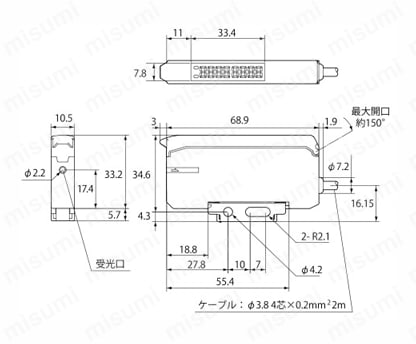

単独型 MDF-TN／MDF-HTN

照明モニタリング・点灯確認センサ MDFシリーズ 外形図2

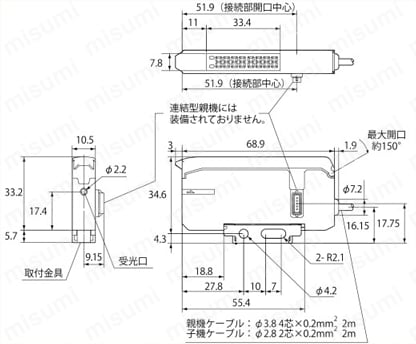

連結型 MDF-TMN／MDF-TSN

製品仕様

照明のメンテナンスタイミングが一目瞭然

特長

適応光源

  • 白、青、緑、赤、赤外のLED光源に対応（受光可能波長範囲：400～1,000nm）
  • 目視で確認できない赤外光検知に有効
  • 蛍光灯やハロゲン照明にも対応
照明モニタリング・点灯確認センサ MDFシリーズ 特長1

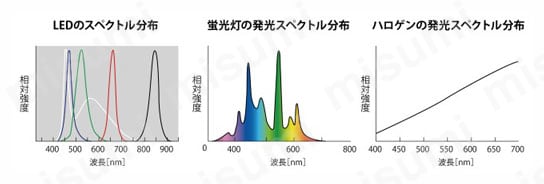

LEDのスペクトル分布／蛍光灯の発光スペクトル分布／ハロゲンの発光スペクトル分布

各種発光モードに対応

  • 連続点灯、パルス点灯（PWM）、ON／OFF点灯制御のいずれも内部トリガーにて自動測定
  • 外部入力線から同期入力にて、突然の不点灯にもNG判定

3 つのティーチングモード

照明モニタリング・点灯確認センサ MDFシリーズ 特長2
（1） ゾーンティーチング
現在受光量をティーチングすることで、内部設定（初期値10%）の上下限値を自動設定
照明モニタリング・点灯確認センサ MDFシリーズ 特長3

（2） 下限値ティーチング
照明光量をデフォルト値／下限値の順に調光し、それぞれの値を各設定値としてティーチング

（3） 上下限値ティーチング
照明光量をデフォルト値／上限値／下限値の順に調光し、それぞれの値を各設定値としてティーチング
照明モニタリング・点灯確認センサ MDFシリーズ 特長4

照明の明るさに合わせた設定が可能

  • マニュアルゲイン（5段階切替）
照明モニタリング・点灯確認センサ MDFシリーズ 特長5

上下限値をマニュアル設定可能

  • ティーチング後にも、上下限値を微調整可能
照明モニタリング・点灯確認センサ MDFシリーズ 特長6

外部ティーチング入力

  • 外部入力への信号入力により、外部ティーチングが可能
  • 装置組込等で操作パネルより再ティーチング実行可能（同期モード： Auto／Off時のみ）

耐屈曲ファイバ採用

  • ファイバの曲げに対しても測定値に変動なし

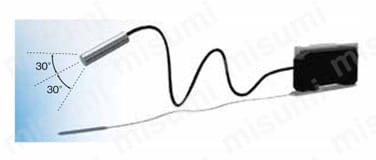

  • 曲げ半径2mm  受光角：±30°
照明モニタリング・点灯確認センサ MDFシリーズ 特長7

最大8台まで連結可能で省配線

  • 連結型の親機・子機なら最大で8台まで連結ができます。
  • 子機の配線が出力線のみになるので、配線工数が1/2以下に削減できます。
照明モニタリング・点灯確認センサ MDFシリーズ 特長9

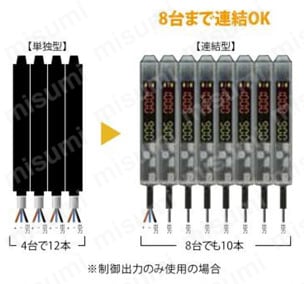

8台まで連結OK／※制御出力のみ使用の場合

タイマ機能搭載

  • 1～9,999msまで1ms毎に設定できる

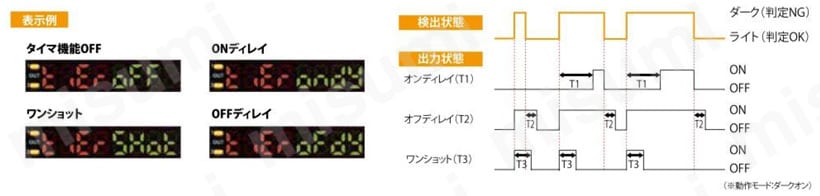

  • タイマ時間を設定可能。オフディレイ、オンディレイ、ワンショットの3種類から選べます。
照明モニタリング・点灯確認センサ MDFシリーズ 特長10

製品仕様

種類標準高感度型
単独型連結型親機連結型子機単独型
型番MDF-TNMDF-TMNMDF-TSNMDF-HTN
測定範囲（White光源時）300～50,000lx（参考値）10～1,500lx（参考値）
電源電圧DC12～24V±10% リップル含む
消費電流45mA以下／24V
応答時間38.4ms （min）※パルス点灯時は、最短の積算時間
入力設定外部入力設定（モニタリング同期入力、外部ティーチング入力）
表示灯／デジタル表示出力表示灯：橙色／7セグメント8桁表示
制御出力1出力  NPNオープンコレクタ
100mA／30V以下  負荷電流：100mA以下  残留電圧：1.8V以下
出力方式ライトオン／ダークオン 切替式
短絡保護装備
感度設定マニュアル設定
タイマ機能OFF、オンディレイタイマ、オフディレイタイマ、ワンショットタイマ
タイマ時間1～9,999ms
使用周囲温度／湿度-25～+55℃、35～85%RH（氷結・結露しないこと）
保管周囲温度／湿度-40～+70℃、35～85%RH（氷結・結露しないこと）
耐振動10～55Hz 振幅1.5mm X、Y、Z各方向2時間
保護等級IP50（IEC 60529：1989／A1：1999+A2：2013）
適用法令EMC指令（2014/30/EU）
適用規格EN61000-6-2：2005／AC：2005、EN61000-6-4：2007／A1：2011
材質ケース：PPE、カバー：PC
質量約65g

型番リスト

表示件数:
  1. 1
型番
仕様
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
単独型（高感度型）
10

1個

33,942円( 37,336円 )

3日目

連結型親機（標準）
10

1個

26,742円( 29,416円 )

3日目

単独型（標準）
10

1個

25,258円( 27,784円 )

在庫品1日目

当日出荷可能

連結型子機（標準）
10

1個

26,742円( 29,416円 )

19日目

  1. 1

Loading...

詳細情報

基本情報

【特長】・照明の明るさ変動を数値で管理。照明のメンテナンスタイミングが一目瞭然。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
